Examen - curs specializare - electrician navalist

VARIANTA 5

examen - curs specializare

Profil: TEHNIC

Specializare: electrician navalist

Toate subiectele sunt obligatorii. Se acorda 10 puncte din oficiu.

Timpul efectiv de lucru este de 3 ore.

Subiectul. I. TOTAL: 30 puncte

I.1. Scrieti pe foaia de concurs litera corespunzatoare raspunsului corect:

Intreruptoarele de lumina se monteaza :

a)      pe conductorul de faza;

b)      pe conductorul de nul de lucru;

c)      pe conductorul de nul de protectie;

d)      nu are importanta unde se monteaza.

Releul termic actioneaza la:

a)      curenti de scurtcircuit;

b)      curenti nominali;

c)      curenti de suprasarcina;

d)      tensiuni nominale.

Generatorul electric realizeaza conversia :

a)      energiei electrice in energie mecanica ;

b)      energiei mecanice in energie electrica ;

c)      energiei electrice in energie termica;

d)      energiei mecanice in energie termica;

Inversarea sensului de rotatie la un motor electric asincron trifazat se realizeaza prin:

a)      inversarea a doua faze intre ele;

b)      realizarea unei conexiuni stea-triunghi;

c)      introducerea unei rezistente in serie cu indusul;

d)      introducerea unei bobine in circuitul statoric.

Transformatoarele electrice sunt utilizate:

a)      numai pentru modificarea tensiunii la bornele receptoarelor;

b)      numai pentru modificarea curentului absorbit de receptor ;

c)      pentru modificarea tensiunii si a curentului, pastrand frecventa constanta;

d)      pentru producerea energiei electrice in curent continuu.

Rolul functional al tablourilor electrice de distributie este:

a)      de a fixa si proteja aparatele de manevra ;

b)      de a primi si distribui energia electrica;

c)      de a mari randamentul instalatiei electrice;

d)      de a ameliora factorul de putere al instalatiei electrice.

Ameliorarea factorului de putere se realizeaza cu ajutorul :

a)      unui motor de c.c. ;

b)      unor baterii de condensatoare;

c)      unor baterii de bobine;

d)      unor baterii mixte de bobine si condensatoare.

Legaturile dintre conductoarele electrice ale unei instalatii electrice interioare sunt permise:

a)      numai in interiorul tuburilor de protectie;

b)      numai in intrerupatoare ;

c)      atat in tuburi cat si in doze;

d)      numai in doze.

La transformatoarele trifazate infasurarile secundare se pot realiza in conexiune:

a)      numai stea;

b)      numai triunghi;

c)      stea, triunghi sau zig-zag ;

d)      numai zig-zag.

Pornirea stea-triunghi se utilizeaza la :

Analiza: Straturi rutiere din agregate naturale nestabilizate - conditii tehnice pentru straturi rutiere de fundatie Referat: Le Tour Eiffel - le projet d'une tour de 300 mètres

a)      motorul asincron trifazat cu rotor in scurtcircuit;

b)      motorul de curent continuu;

c)      motorul asincron trifazat cu rotor bobinat;

d)      motorul sincron.

I.2. Transcrieti pe foaia de concurs litera corespunzatoare fiecarui enunt si notati in dreptul ei litera A daca apreciati ca enuntul este adevarat si litera F daca apreciati ca enuntul este fals.

1. Priza de pamant asigura contactul electric al instalatiei de legare la pamant cu solul.

2. Termobimetalele sunt alcatuite din doua metale cu acelasi coeficient de dilatare.

3. Dozele de derivatie se folosesc pentru fixarea aparatelor de conectare (intreruptoare, comutatoare, prize).

4. Spatiul de aer dintre statorul si rotorul unei masini electrice rotative se numeste intrefier.

5. Comutatoarele cruce permit conectarea unui circuit din mai multe locuri.

I.3. In coloana A sunt enumerate diferite tipuri de aparate electrice, iar in coloana B rolul acestora . Scrieti pe foaia de concurs, asocierile dintre cifrele din coloana A si literele corespunzatoare din coloana:

Subiectul II 30 puncte

II. 1. Completati spatiile libere astfel incat informatia sa fie corecta:

Lampa de citit si lampa de birou vor fi a. prevazute cu un b.. si vor fi controlate de .c.. de langa usa.

O ..d. cu bec de 24V va fi e.. in cel putin una din lampi si va servi drept lumina de ..f

Cablurile de tip s1 cu mai multi ..g pot fi legate in manunchiuri de cate .h. 6.

Tensionarea i.trebuie efectuata cu un dispozitiv special.

5. Cablul de j. trebuie sa fie cat mai scurt posibil.

6. Daca cablul ..k. trebuie sa fie impamantat, aceasta se va face dupa intrarea in ..l si va fi conectat la .m.. .

Tensiunea ..n.. a unui cablu nu va fi mai mica decat tensiunea de o. a circuitului relevant.

II.2 Transcrieti pe foaia de concurs numarul corespunzator fiecarui enunt si notati in dreptul lui litera A, daca apreciati ca enuntul este adevarat si litera F, daca apreciati ca enuntul este fals.

Cablurile trebuie sa urmeze un traseu care sa nu se intersecteze cu alte obiecte astfel evitandu-se fenomenul de frecare si respectiv deteriorarea acestora.

2. Montarea paralel a conductoarelor pe aceeasi faza, este permisa pentru sectiuni de peste 10 mm².

3. Puterea in curent continuu in sistem international se masoara in   Watti.

4. Suruburile de fixare a echipamentelor pot fi folosite si ca suruburi de impamantare.

5. Colierele provizorii din material plastic (de culoare alba), se folosesc pentru fixarea temporara a cablurilor, iar colierele permanente se folosesc pentru fixarea definitiva a cablurilor.

6. Intensitatea curentului in sistem international se masoara in ohm.

7. Electromagnetul este format din armatura fixa, armatura mobila  si bobina.

8. Mai intai se introduc in trecerile tabloului, cablurile cu diametru mai mic apoi cele cu diametre mai mari, iar razele de curbura ale acestora vor respecta razele de curbura ale celor cu diametre mai mici.

9. Nu se instaleaza cabluri peste margini ascutite, fara a se lua masuri de protectie a capetelor prin garnituri de cauciuc sau plastic.

10. La derularea cablurilor pe trasaeele de cabluri unde nu se pot respecta razele de curbura si este pusa in pericol izolatia cablului, nu se mai intervine asupra modificarilor necesare la trasee, datorita timpului suplimentar alocat modificarilor ce trebuie efectuate.

11. Prin trecerile neetanse (ringuri, bordurari) practicate in coastele navei, cablurile nu trebuie sa stea pe bordurarea respectiva.

Contactele electrice sunt de doua tipuri: contacte principale si contacte auxiliare

13. Elementele constructive principale ale unui contactor sunt electromagnetul si contactele.

14. Cablurile multifilare ale caror conductoare de rezerva nu se conecteaza in circuit, se vor conecta la pamant si se vor marca.

15. Rolul reductoarelor (transformatoarelor) de curent este de a miscsora valoarea curentului in circuitele de masura.

Subiectul. iii. TOTAL: 30 puncte

Pentru pornirea stea - triunghi a motorului asincron trifazat cu rotorul in scurtcircuit se cere:

a)      sa se deseneze circuitul de comanda si forta;

b)      sa se explice functionarea schemei;

c)      sa se enumere aparatele folosite in schema;

d)      sa se explice rolul acestor aparate.

Barem de corectare si notare

Toate subiectele sunt obligatorii. Se acorda 10 puncte din oficiu.

Subiectul. I. TOTAL: 30 puncte

I.1.

1-a; 2-c; 3-b; 4-a; 5 –c; 6-b; 7 –b; 8–d; 9–c; 10 –a;

Pentru fiecare raspuns corect se acorda 1 punct. Pentru raspuns incorect sau lipsa acestuia, se acorda 0 puncte.

I.2.

1- A; 2-F; 3 –F; 4 –A; 5 –A;

Pentru fiecare raspuns corect se acorda 2 puncte. Pentru raspuns incorect sau lipsa acestuia, se acorda 0 puncte.

I.3.

1 – c; 2 – e; 3 – b; 4 – a; 5 –d;

Pentru fiecare asociere corecta se acorda 2 puncte. Pentru raspuns incorect sau lipsa acestuia, se acorda 0 puncte.

Subiectul II 30 puncte

II. 1. Se acorda cate 1 p pentru fiecare raspuns corect. Pentru raspuns gresit sau lipsa acestuia se acorda 0 p.

1. a ambele

b- intreruptor

c- intreruptoarele

2. d- armatura

e - integrata

f - avarie.

g conductori

h - maxim

i - colierelor

j - impamantare

k - ecranat

l - tablou

m - masa.

7. n nominala

o - operare

II.2. Se acorda cate 1 p pentru fiecare raspuns corect. Pentru raspuns gresit sau lipsa acestuia se acorda 0 p.

Subiectul. III. TOTAL: 30 puncte

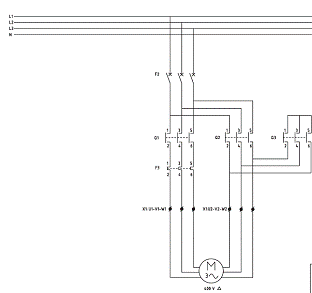

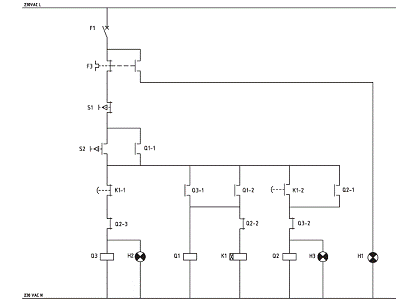

a)      se acorda 5p pentru circuitul de forta si 5p pentru circuitul de comanda

b)Pentru explicarea functionarii schemei se acorda 10p

c) Enumerarea aparatelor folosite in schema                       5p

d) Explicarea rolului acestor aparate                         5p
