Comenzi, semnalizari si conectori -seria DT-TX

Conectorii de pe spatele modulelor de emisie intra in cei ai sertarului.Cablajul este prins de sertar, nu de modul.

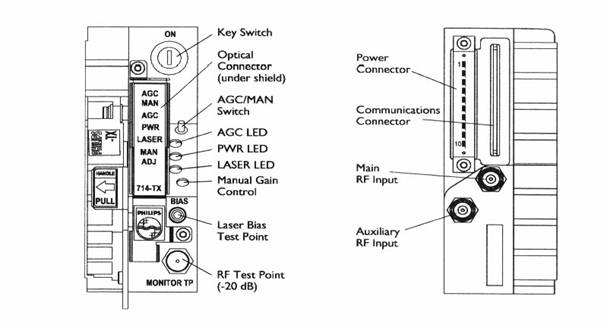

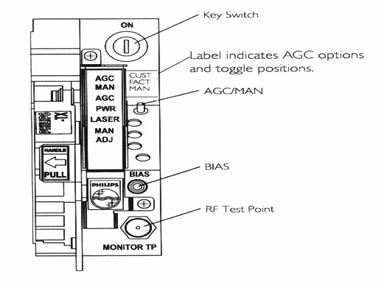

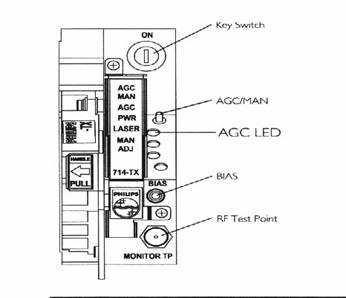

Fig.36 Comenzi, semnalizari si conectori standard

Pentru simplificarea instalarii, acestea sunt dispuse standard.

Atentie!

Peretele separator si conectorul optic sunt acoperite cu un capac protector.

Pentru curatenie sau conectari se scot suruburile care tin capacul acesta si apoi se ridica capacul. Interzis sa se puna suruburile la loc fara capac! – ar defecra securitatea laserului.

Lista comenzilor, semnalizarilor si conectorilor

Panoul frontal

Comutatorul cheie Comutator de siguranta – v.pag.100

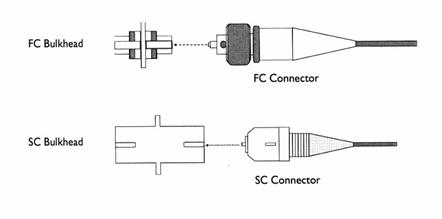

Conectorul optic Conector cu ferula sau cu agrafa. Scoate din emitator

semnalul optic

Comutatorul AGC/MAN Aplica sau scoate reglajul automat de nivel. Are doua

pozitii sau trei

(trei la 200 A, 800 E si 800 G) v.pag.101

LED de AGC                           verde/rosu v.pag.99

LED de putere                         verde v.pag.99

LED-ul laserului galben v.pag.99

MAN ADJ Reglajul manual al nivelului de r.f. apliat laserului cu ± 3

dB. V.pag.100. La 200A, 800E si 800G cu el se regleaza

200A, 800E si 800G cu el se regleaza si nivelul de

referinta al reglajului automat.

automat.

BIAS                                 Punct de masura pentru curentul de polarizare al laseru-

lui: 10 mV/mA

MONITOR TIP                         Punct de masura al nivelului de radiofrecventa. Se

foloseste cand se regleaza manual nivelul. V.pag.100

Panoul din spate

Intrare de c.c.(alimentare) Reglata cu 10 contacte:

1 si 2 - 5 V c.c. 3,6,7,8 masa

4 si 5 + 3 V c.c.

9 si 10 +24 V c.c.

Comunicatii Conector de muchie. Poarta informatii si comenzi intre

module prin cablajul sertarului

Intrarea de r.f. principala Prin intermediul mufei de pe sertar

Intrarea de r.f. auxiliara Prin intermediul mufei de pe sertar

Benzi de r.f.:

200-TX si 200A – TX 5…200 MHz

700 – TX 550…750 MHz

800 C – TX 550…862 MHz

800 E – TX si 800 G – TX 43…862 MHz

Panou lateral

SW3 si SW2 Comutarea cu 10 pozitii folosite la configurarea

emitatorului pentru iesire din functie automata.Primesc

semnale logice de la un receptor 2 RRx sau FRX.

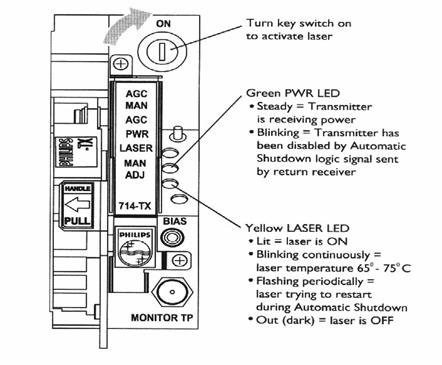

Indicatori de stare LED

AGC verde Modul de lucru este AGC (automat) si nivelul a fost

reglat automat pe referinta din fabrica.

Rosu Modul de lucru este AGC, dar nivelul r.f. intrat iese din

plaja de reglaj a AGS si nu poate fi adus la referinta

din fabrica.

Stins Modul de lucru este reglaj manual. Se va folosi la

reglare MAN ADJ

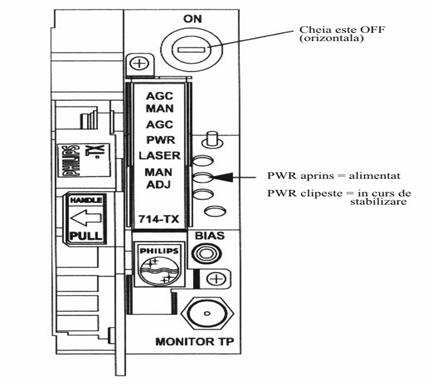

PWR verde Modulul este alimentat electric

verde in- Modulul este in curs de stabilizare dupa pornire sau a

termitent fost scos din functie de automatica

stins Modulul nu are alimentare electrica.

LASER galben Laserul functioneaza

galben in- Temperatura a depasit 65sC!

termitent

galben scli- Laserul a fost oprit de automatica; receptorul asociat

piri rare incearca periodic repornirea

stins -la pornire: ecranul nu este la locul lui sau un surub nu

este strans

-in cursul functionarii: laserul a depasit 75sC!

Puncte de masura si comenzi (panou frontal

ON Comutatorul cheie: vertical porneste laserul, orizontal il opreste. Scotand

cheia se evita pornirea din greseala.

A nu se trece pe ON daca nu este pus la locul lui capacul de peste

conectorul optic!

AGC/MAN Eticheta indica ce optiuni exista si pe ce pozitii ale butonului

(v.pag.101)

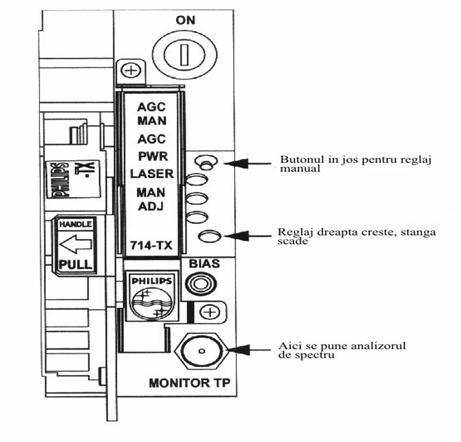

MAN ADJ Reglajul manual de acord, cand comutatorul AGC/MAN este pe manual.

La 200 A, 800 E si 800G, cand comutatorul este pe pozitia mijlocie CUST,

de aici se regleaza nivelul de referinta care va fi urmarit in pozitia AGC.

BIAS Punct de masura pentru voltmetru 10 mV/mA

MONITOR Punct de masura al nivelului de intrare (-20 dB fata de nivelul de

TP intrare;Cand se regleaza nivelul, aici trebuie sa se aduca, prin reglaj ,

La nivelul necesar minus 20 dB.

Inscriptionarea si pozitia comutatorului- cheie telefonica al reglajului de nivel r.f.

La 200-Tx, 700 Tx si 800 Tx pe eticheta serie AGC (cheia in sus) pentru pastrarea automata la nivelul de fabrica si MAN (cheia in jos) pentru reglaj manual.

La 200A-Tx, 800E-TX si 800G-Tx pe eticheta sunt scrise 3 pozitii: CUST (cheia in sus) pentru pastrarea automata a nivelului stabilit manual de catre utilizator, FACT (cheia la mijloc) pentru pastrarea automata a nivelului ales din fabrica, MAN (cheia in jos) pentru reglaj manual.

DT-QTX nu au reglaj automat de nivel.

Seria DT – QTX

(Indicatii identice cu cele din pag.97)

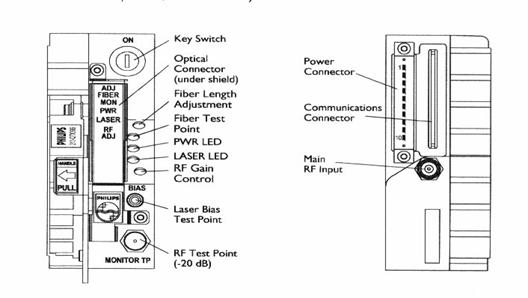

Fig.37 Comenzi si conectori DT-QTX

( identica cu fig.36, fara comutatorul AGC/MAN; in locul lui este un reglaj manual dupa lungimea liniei optice)

Panoul frontal

Comutatorul cheie Comutator de siguranta – v.pag.100

Conectorul optic Conector cu agrafa (sub capac)

Reglaj fin cu lungimea fibrei Numai la seria 800 – v.pag.152

Punct de masura al fibrei Numai la seria 800. 1 V/10 km fibra

LED de putere                                  verde

LED-ul laserului galben

RF ADJ                                            Reglajul nivelului de radiofrecventa

Punct de masura al polarizarii In curent continuu 10 mV/mA.Masoara curentul de

polarizare

Laserului

Punct de masura de radio- Monitor al nivelului de atac de r.f.

Frecventa                                 (Citirile sunt cu 20 dB sub cele reale).

Panoul din spate

Intrarea de c.c.(alimentare) Regleta cu 10 contacte

Comunicatii    Conector de muchie. Poarta informatii si comenzi

intre module prin cablajul sertarului

Intrare de r.f.principala Prin intermediul mufet de pe sertar

Panou lateral

SW3 si SW2                     Comutatoare cu 10 pozitii. Pentru iesirea din functie

automata

Descriere functionala

Emitatoarele transfera semnalele din radiofrecventa in domeniul optic si prelucreaza semnale de r.f.,optice, de semnalizare si de comanda, precum si putere electrica in c.c.

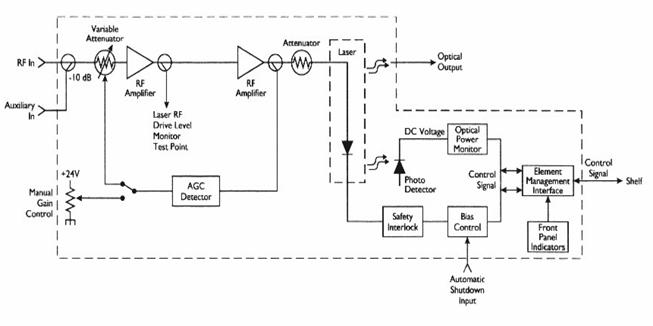

Fig.38 Functiile DT 200-Tx, 700-Tx si 800C –Tx

Emitatoarele 200A-Tx, 800E-Tx si 800G-Tx au reglaj automat de nivel ajustabil de catre utilizator si intrare auxiliara de r.f. foarte izolata pentru insertie de programe adresate.

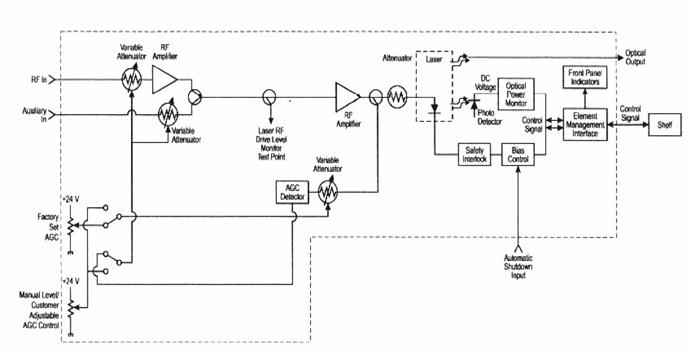

Fig.39 Functiile DT 200A-Tx, 800E-Tx si 800G –Tx

DT-QTX folosesc DWDM pentru servicii numerice (Internet, telefonie, TV la cerere.Laserul este acordat pe un canal de λ specificat de UIT si configurat pentru una din 3 lungimi de fibra, cu reglaj fin manual numai la 800-QTX.

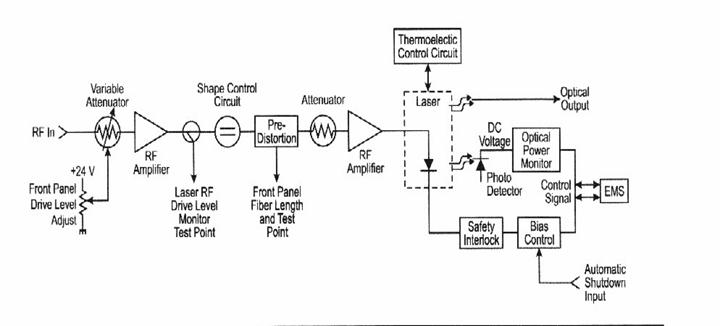

Fig.40 Functiile DT-QTX

Semnale de radiofrecventa

Porti de intrare: mufe ale sertarului corespunzand cu ale modulului.

Nivelele depinzand de incarcarea cu canale.

-Intrarea principala – pentru semnalul r.f. principal

-Intrarea auxiliara (nu exista la DT-QTX) – pentru semnale locale;izolata de cea dintai; prin cuplor directiv, iar la 200A, 800E si 800G, pentru izolare mai buna, intra dupa primul amplificator al semnalului r.f. principal.

Combinor: cuplor directiv; semnalele auxiliare sunt atenuate mai mult decat semnalul r.f. principal

Atenuator variabil: Dioda Pin comandata de reglaj automat sau cel manual al nivelului, care pot varia nivelul in plaja de ± 3 dB.

Preamplificator hibrid: dupa atenuator.

Punct de masura de radiofrecventa (pentru supraveghierea nivelului de r.f. care ataca laserul): Printr-un cuplor directiv este luat un semnal cu 20 dB mai slab. Se foloseste reglajul nivelului de atac. Punctul este accesibil pe panoul frontal.

Amplificator hibrid: Ultimul inainte de laser.

Circuitele de comanda a amplificarii: Actioneaza totdeauna asupra unui atenuator PIN, nu asupra amplificatorului insusi.

Atentie! Nu se foloseste reglajul automat de nivel (AGC) cand se probeaza emitatorul cu o purtatoare nemodulata. Daca ar functiona AGC, amplificarea s-ar reduce cu cca. 2dB si raportul purtatoare-zgomot iese cu 2 dB mai prost daca purtatoarea ar fi modulata.

In functionarea automata se ia printr-un cuplor de dupa ultimul amplificator si se detecteaza un nivel pentru AGC care se aplica diodei PIN. Cei 2 dB provin din faptul ca semnalul video in detector este cu 2 dB mai mare cand nu este modulatie decat cand este (macar sincro).

Laser: converteste din r.f. in semnal optic. Puterea depinde de tipul comandat. O parte din semnalul optic este detectata de o fotodioda si intra intr-un circuit inchis care supraveghiaza puterea si temperatura laserului.

Fotodetector: tensiunea continua obtinuta prin detectie este dusa la:

-un monitor de putere optic care o compara cu un nivel de referinta reglat din fabrica si genereaza un semnal de comanda;

-un circuit de comanda a polarizarii laserului care primeste informatia de la minitor si o foloseste sa regleze fin puterea de iesire a laserului ca sa o mentina constanta. Acest circuit de comanda primeste si semnalul de la automatica de oprire (daca este o defectiune pe fibra) – resp. de la punctul de receptie sau de la centrul de telesupraveghiere. Acest semnal, daca apare, rupe circuitul inchis si taie electroalimentarea laserului.

-acelasi circuit primeste semnal si de la blocarea de siguranta; daca capacul protector al conectorului optic este desfacut, cade electroalimentarea laserului.

Conectorul de comunicatii: Informatia de la circuitul de comanda inchis si alte informatii din modulul de emisie se transmit prin conectorul de muchie la sertar. Daca este instalata interfata de retea NIC (optionala) se poate supraveghia prin ea local si la distanta comportarea emitatorului.

Circuitul de comanda termoelectric: creeaza un al doilea circuit inchis care tine constanta temperatura de laser.

Electroalimentarea: intra in c.c., prin regleta cu 10 contacte din spatele modulului.

Automatica de securitate (v.si cap.pag.277-299)

Aceasta automatica impiedica emisia de lumina pe fibra cand fibra este defecta.

Atentie! Din fabrica automatica de oprire pe motive de securitate este

pusa pe OFF (dezactivata). Nu se pune modulul emitator in sertar pana

nu se asigura conditiile ca automatica sa functioneze.

Automatica de securitate scoate laserul din functie cand primeste un anumit semnal logic de pe traseu. Asadar ea nu actioneaza la ruperea fibrei daca receptorul nu a fost instalat si conectat la fibra sau daca automatica este pe OFF (deci atunci lucratorii sunt in periocol pe traseu daca pornirea manuala a laserului nu este impiedicata)

Automatica actioneaza numai daca:

-emitatorul apartine unei legaturi bilaterale

-receptorul de intoarcere si emitatorul sunt dispusi asa ca sa comunice pe aceeasi linie de comunicatii

-receptorul de intoarcere simte disparitia semnalului optic pe calea de intoarcere si transmite semnalul logic cuvenit catre emitator, ca acestuia sa i se taie electroalimentarea.

Receptorii de intoarcere pot opri emitatori din acelasi sertar sau din sertare diferite.

Daca sunt in acelasi sertar nu este nevoie de echipament in plus, legaturile facandu-se prin cablajul din spate in sertar.

Daca sunt sertare diferite, semnalul de la receptor este condus la conectorul de oprire manuala al sertarului si de aici, prin cablu panglica, la panoul din spate al sertarului cu emitatorul corespunzator.

Cablul panglica are la ambele capete conectori cu 16 contacte.

Daca s-a rupt legatura in sensul principal (centrifug):

-NOR la nodul opus constata disparitia luminii si se opreste emitatorul de pe sensul de intoarcere (centripet)

-receptorul 2 RRX din nodul de plecare comanda oprirea emitatorului de pe sensul principal. Acest receptor are un ciclu de incercare a repornirii care incearca periodic sa reactiveze linia (reusesc cand linia este reparata).

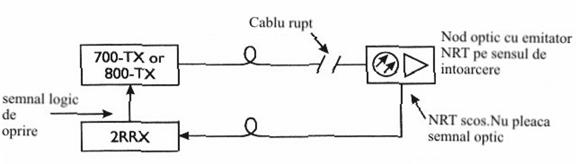

Fig.41 Rupere pe sensul principal

Daca s-a rupt legatura in sensul de intoarcere:

-2 RRx constata lipsa de semnal si comnada oprirea emitatorului de pe sensul principal

-la nodul opus FRX constata lipsa de semnal si comanda oprirea emitatorului de pe fibra stricata.

Ambele receptoare implicate au cicluri de incercare periodica a repornirii (reusesc cand linia s-a reparat)

Montarea automaticii

Pentru ca un emitator de pe sensul principal si un receptor de pe intoarcere (sau viceversa) de pe aceeasi legatura bidirectionala sa foloseasca o linie de comunicatie specifica pentru oprirea automata, comutatorii (din fig.43) trebuie pusi pe aceeasi adresa.

1.Se identifica (din tabelul de la pag.113) pozitiile comutatoarelor SW2 si SW3 care corespund liniei de comunicatie dintre emitator si receptorul de pe sensul celalalt.

2.Se foloseste o surubelnita nemetalica pentru a aduce pe SW2 si SW3 pe acele pozitii. Procedeul este valabil pentru 200-Tx, 700-Tx si 800 Tx. SW2 si SW3 se aranjeaza inainte de introducerea montajului in sertar. Daca nu se foloseste automatica, se pun ambele pe zero.

Tabel pozitii pentru automatica de securitate

*)Linia 17 nu se foloseste; este masa exterioara a sertarului si nu este legata la conectorii automaticii de oprire.

**)Liniile 9 si 18 se folosesc numai daca emitatorul si receptorul care se leaga in acelasi sertar.

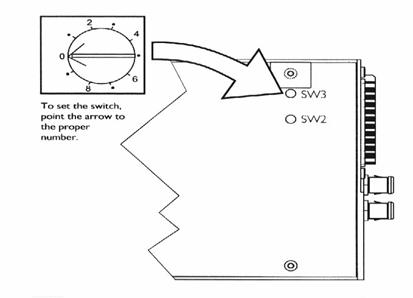

Fig.43 Aranjarea pe pozitie a comutatorului

Comutatorii sunt din fabrica pe 0. Trebuie pusi pe pozitiile corespunzatoare liniei de comunicatie emitator-receptor.

Pentru aducere pe pozitie sageata se aduce in dreptul cifrei rotind cu surubelnita nemetalica.

Daca emitatorul si receptorul sunt in acelasi sertar, protectia este montata. Daca sunt in sertare diferite, sertarele se leaga prin cablul panglica.

v.si cap.omolog ref. Receptori

Instalare

Instalarea consta din:

-introducerea in sertar

-incercarea laserului pe un masurator de putere optica (optional)

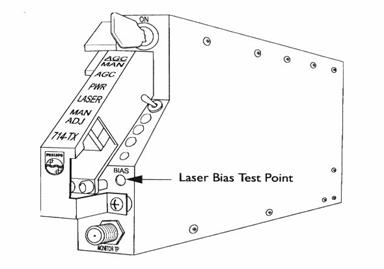

-verificarea curentului de polarizare al laserului

-conectarea fibrei optice

Atentie - inainte de a incepe

A nu se perturba modulele deja instalate si mai ales fibrele optice

A nu se indoi, rasuci sau agata vreo fibra

Daca se va folosi automatica de securitate, comutatoarele SW2 si SW3 se

Aranjeaza pe pozitiile cuvenite inainte de introducerea modului in sertar.

Atentie!

Pentru peretele separator si conectorul optic de pe emitator DT sunt

acoprite cu un capac protector. Ca sa se faca o corectare sau sa se

curete un conector, trebuiesc scoase cele doua suruburi care tin ca-

pacul si apoi scos capacul. A nu se pune suruburile la loc fara capac!

Acestea ar avaria comutatorul de securitate al laserului.

Deschiderea modulului expune pe utilizator la orbire sau electrocutare si

Automat anuleaza garantia. Nu se indeparteaza carcasa modulului.

Orice reglaje se pot face prin gaurile ei (v.si pag.120 si urm.)

Scule si echipamente

Modul TX sau QTX

Sertar montat pe rama

Modul de electroalimentare montat in sertar

Surubelnita lamelara nemetalica pentru reglaj

Surubelnita Philips

Masurator de putere optica

Voltmetru

Analizor de spectru sau masurator de camp

-Adresa numerica a liniei de comunicatii intre emitator de receptorul de intoarcere corespunzator

-Aer comprimat, cu tub si duza

-Curatator de fibra pe bobina

-Carpa fara scame

-Capisoane curate pentru conectori

-Fibra optica saritoare cu conector corespunzator

-Cablu de r.f. de la sursa de r.f. la emitator

-Sarcina 75 ohmi cu mufa F

Introducerea modulului emitator in sertar

Valabil pentru toate tipurile

Atentie!

Cand este impins in lacas, modulul este alimentat instantaneu. Comutatorul cheie trebuie sa fie pe OFF (orizontal) sau scos.

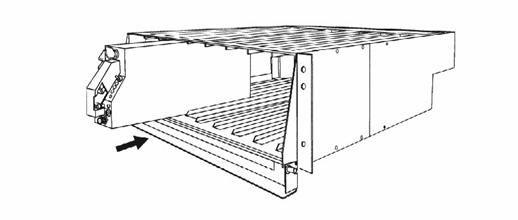

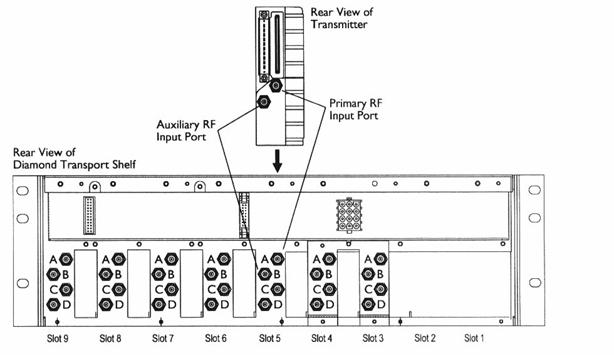

Fig.44 Conexiuni in sertar

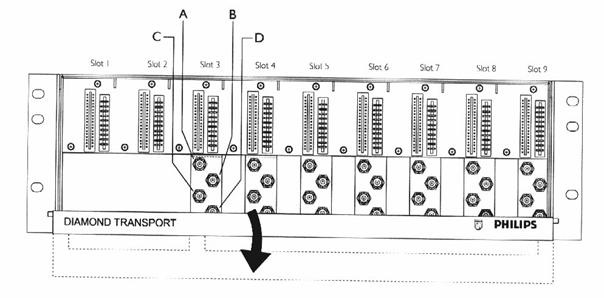

Pentru a instala un modul in sertar, jghiabul cu fibre se trage cu putere in jos.

1.Se trage in jos de marginea din fata a jghiabului, cu grija sa nu se deranjeze fibrele din el (daca sunt).

2.Se alege un lacas liber (nu 1 sau 2, unde vine alimentatorul, iar, daca este si al doilea alimentator, nici 3 si 4).

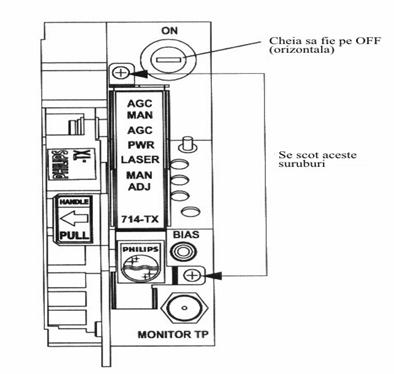

3.Se verifica sa fie cheia pe OFF.Se ia modulul, cu aripioarele pe stanga, si se impinge pe sine in lacas. Se verifica sa vina conectorii modulului drept cei ai sertarului.

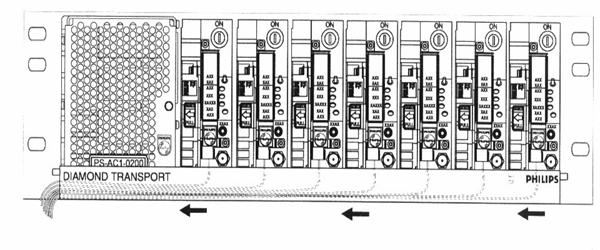

Fig.45 Instalarea modulului

Atentie! A nu se tine, trage sau impinge folosind capacul protector al conectorului drept maner!

Manerul (v.fig.46) trebuie sa fie in pozitia “liber” ca modulul sa lunece pana la fund.

Se trage manerul spre stanga (sa se elibereze dintisorii de blocare), apoi in fata (spre operator).

5.Se impinge modulul in sertar pana ce baza manerului atinge sertarul, apoi se impinge manerul spre inlauntru ca sa se asigure contactele corecte in reglete.

Jghiabul cu fibre rama tras in jos.

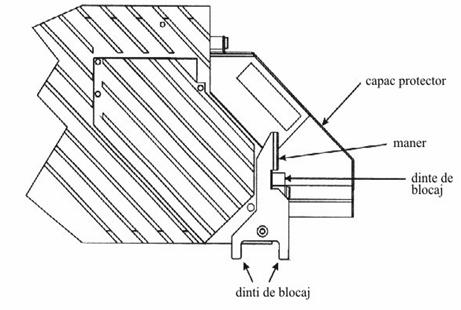

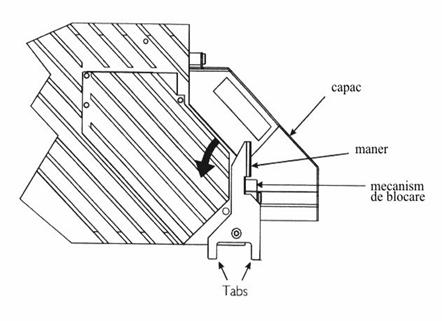

Fig.46 Mecanism de blocare-eliberare

Verificarea puterii optice

Inainte de a monta sau demonta conectorul fibrei sau masuratorul de putere optica se opreste laserul.

Conectorul wattmetrului optic trebuie sa se potriveasca la cel de sub capacul protector.

Atentie! Peretele separator si conectorul optic de pe un emitator DT sunt acoperite cu un capac protector. Ca sa se faca o conectare sau sa se curete un conector, trebuiesc scoase cele doua suruburi care tin capacul si apoi scos capacul. A nu se pune suruburile la loc fara capac! Aceasta ar avaria comutatorul de securitate al laserului.

Puterea optica se verifica astfel:

1.Se opreste laserul rotind cheia spre stanga pana la orizontala. Lumina LED-ului pentru laser, galbena, se stinge.

2.Se scot suruburile care tin capacul protector si se scoate capacul.

3.Se introduce conectorul wattmetrului optic in peretele separator.

Fig.47 Conectarea unui masurator de putere optic

Atentie! Peretele separator si conectorul optic de pe un emitator DT sunt acoprite cu un capac protector. Ca sa se faca o conectare sau sa se curete un conector, trebuiesc scoase cele doua suruburi care tin capacul si apoi scos capacul. A nu se pune suruburile la loc fara capac! Aceasta ar avaria comutatorul de securitate al laserului.

4.Se pune la loc capacul protector (scos la 2) si se strang bine ambele suruburi (altfel nu functioneaza laserul)

5.Se pune laserul in functie rotind cheia spre dreapta, pana ce devine verticala. LED-urile LASER lumineaza galben.

6.Se masoara puterea de iesire optica. Valoarea trebuie sa concorde cu cea nominala (pag.122)

Tabel de puteri nominale*

Tipul Puterea nominala**

210-TX&210A-TX 6 dBm

212-TX&212A-TX 8 dBm

214-TX&214A-TX 10 dBm

705-TX&805C/E/G-TX 3 dBm

706-TX&806C/E/G-TX 4 dBm

707-TX&807C/E/G-TX 5 dBm

709-TX&809C/E/G-TX 6 dBm

710-TX&810C/E/G-TX 7 dBm

711-TX&811C/E/G-TX 8 dBm

712-TX&812C/E/G-TX 9 dBm

713-TX&813C/E/G-TX 10 dBm

714-TX&814C/E/G-TX 11 dBm

715-TX&815C/E/G-TX 12 dBm

210-QTX 10 dBm

810-QTX 10 dBm

*)Valori valabile in 2000 (dupa 1.12.1997)

**) Se scad 0,2 dB pentru conexiunea emitator-aparat de masura. Daca este intercalat un fir saritor, deci sunt 2 perechi de conectori, se scad 0,4 dB.

7.Se opreste laserul rotind cheia spre stanga. LED-ul se stinge.

8.Se scoate capacul si se deconecteaza aparatul de masura.

9.Se conecteaza fibra la emitator.

10.Se reaseaza capacul protector si se strang bine suruburile.

Verificarea curentului de polarizare al laserului

Curentul de polarizare creste incet in timp, cu imbatranirea laserului. El difera de la exemplar, la exemplar, asa ca nu se poate prescrie o valoare. Se va citi si nota valoarea curentului la instalarea initiala, apoi periodic pentru a cunoaste variatia normala pentru exemplarul respectiv (de ex.de 0,1…0,2 mA pe luna). Se evidentiaza orice schimbare mai mare decat variatia normala.

Mod de lucru:

1.Daca laserul nu este in functie, se porneste rotind cheia spre dreapta LED-ul laserului lumineaza galben.

2.Se introduce firul de la + al voltmetrului de c.c. in punctul de masura polarizare laser (v.fig.48) si cel de la – se leaga la masa.

3.Se citeste o tensiune in mV si se transforma dupa 10 mV = 1 mA (ex.0,35 – 35 mA)

Fig.48 Punctul de masura al polarizarii laserului

(pe panou scrie BIAS deasupra lui)

Conectarea fibrei optice

Se va folosi conectorul de tip corespunzator cu al emitatorului.

Atentie!

Inainte de a incepe trebuie verificat ca cheia de pornire a laserului este pe OFF (orizontala).

Chiar cand emitatorul nu este in functie, pe fibre pot fi fascicule de laser, invizibile si totusi putand provoca orbire ireversibila. Oricand cablul si emitatorul nu sunt conectate unul la altul, se va evita contactul cu capatul cablului sau iesirea optica.

Fig.49 Pregatirea pentru conectarea optica

A nu se pune suruburile la loc in gaurile lor fara capac: se risca sa se strice blocarea de securitate.

1.Cheia pe OFF

Atentie!

Peretele separator si conectorul optic de pe un emitator DT sunt acoperite cu un capac protector. Ca sa se faca o conectare sau sa se curete un conector, trebuiesc scoase cele doua suruburi care tin capacul si apoi scos capacul.A nu se pune suruburile la loc fara capac! Aceasta ar avaria comutatorul de securitate al laserului.

2.Se desfac suruburile si se scoate capacul protector.

3.Se curata conectorii optici (plasati in peretele separator in spatele ecranului). V.pag.31 – 34 pentru curatare.

4.Se ia capisonul de pe partea catre fibra a peretelui separator.

5.Se aliniaza ridicatura de pe conectorul fibrei cu santul de pe peretele separator si se impinge conectorul pana se prinde. Daca tipul este FC, se rasuceste spre dreapta ca sa se fixeze (v.fig.50). Daca tipul de conector este FC sau E2000 si nu se aude sau nu se simte ca s-a prins in jackul din perete, se apuca delicat mansonul de trecere al conectorului si se impinge spre jack; daca a fost montat bine, conectorul scoate un zgomot (tac) cand ajunge in pozitia buna.

Fig.50 Conectori optici

Perete separator cu jack FC               Conector FC

Perete separator cu jack SC                    “ SC

6.Se reaseaza capacul, se strang bine suruburile lui si dupa aceasta laserul este apt sa transmita in retea.

NOTA: Este bine ca fibrele care se leaga la modulele 3…5 sa fie indreptate spre stanga, iar cele de la modulele 6…9 spre dreapta.

7.Fibra se aseaza in jghiab.

Fibrele pot iesi prin oricare capat al jghiabului, numai sa nu se incruciseze, deci fie ca in fig.51, fie 3 spre stanga si 4 spre dreapta. Se inmanuchiaza impreuna cu clemele de plastic din jghiab si se lasa lejere, ca sa nu intinda cand se lasa jghiabul in jos.

8.Se ridica jghiabul la loc in sus. Atentie sa nu se agate vreo fibra.

Fig.51 Indrumarea fibrelor

Aplicarea semnalului de radiofrecventa

1.Se masoara cu un analizor de spectru ca semnalul de r.f. primit sa corespunda ca nivel cu cel necesar din proiectare.

Daca este prea mare sau prea mic, calitatea este alterata.

2.Cablul de r.f. se conecteaza la modulul emitatorului astfel:

-daca nivelul de r.f. este cel specificat, se conecteaza cablul RG-59 la mufa A (v. fig.52)

-daca este nevoie si de intrarea r.f. auxiliara, I se verifica nivelul si cablul este conectat la mufa B. Daca nu, la B se monteaza o rezistenta terminala de 75 ohmi.

Emitatorii DT-QTX au numai o intrare de r.f.

Fig.52 Conectorii de intrare de r.f. Vedere din spate

Reglajul emitatorului

Pentru a-si prelua functia, emitatorul trebuie sa:

-I se activeze laserul

-fie trecut in modul manual sau cel automat de reglaj de nivel

-fie aranjat ca nivel dupa lungimea liniei (numai tipul 810-QTX)

Atentie! Inainte de a incepe trebuie verificat ca cheia de pornire a

Laserului este pe OFF (orizontala).

Chiar cand emitatorul nu este in functie, pe fibre pot fi fascicule de laser, invizibile si totusi putand provoca orbire ireversibila. Oricand cablul si emitatorul nu sunt conectate unul la altul, se va evita contactul cu capatul cablului sau iesirea optica.

Scule si echipamente

Modul emitator montat in sertar alimentat si pus intr-o rama

Surubelnite Philips

Analizor de spectru sau masurator de camp

Multimetru

Surubelnita nemetalica pentru reglaje

Activarea

1.     Se verifica pozitia cheii: Off (orizontal)

2.     Daca nu s-a facut, se alimenteaza sertarul de la sursa electrica.

3.     Se verifica functionarea LED-ului de alimentare (POWER)

-Prima data LED-ul de alimentare clipeste cateva secunde, apoi intra in regim stabil (verde)

-Daca LED-ul de alimentare este stins, se verifica imbinarea regletelor si contactelor de putere si semnalizare in spatele modulelor.

Fig.53 LED-ul de putere

4.Se porneste laserul rotind cheia la dreapta pe ON. LED-ul de putere lumineaza verde constant si cel al laserului se aprinde galben. Daca nu se aprinde sau nu ramane aprins galben, se verifica: - daca este pus bine capacul

-daca suruburile lui sunt bine stranse (cel de jos indeosebi)

-daca cheia sta pe ON

Stare LED                                          Explicatie

Stins clipeste Emitatorul a fost scos de automatica de protectie.Verificati

Starea liniei!

Se aprinde Ca mai sus; receptorul incearca repornirea

Periodic

Clipeste aprins Laserul are 65°….75° C!

Stins aprins La pornire: capacul sau suruburile nelalocul lor

Dupa o functionare : laserul a depasit 75°C!

Fig.54 Starea laserului

Aceleasi informatii ca in tabelul de mai sus.

Reglajul pentru modul manual (tipurile – TX)

In modul manual nivelul de r.f. pe laser se regleaza din butonul de reglaj MAN ADJ

1.Se comuta cheia AGC/MAN in jos (pozitia MAN)

2.Se cauta nivelul de intrare optim in specificatii, dupa incarcarea in numar de canale TV .

3.Se conecteaza un analizor de spectru in punctul de masura al nivelului de r.f. (MONITOR TP pe panoul frontal al modulului).

4.Cu o surubelnita de reglaj nemetalica se regleaza nivelul manual pana ce nivelele masurate la analizor sunt cu 20 dB sub nivelul de intrare specificat.

Spre dreapta: nivelul creste; spre stanga: nivelul descreste.

Plaja de variatie este ±3 dB.Pentru mai mult, se modifica nivelul de r.f. inainte de a intra in modul (resp. in sertar).

Nota! La 200-TX sau 200A-TX, pe calea de intoarcere, se opteaza pentru modul manual, deoarece numarul de canale active se schimba mereu si AGC ar schimba de fiecare data nivelul furnizat de receptor retelei exterioare (publice, etc.)

Fig.55 Nivel de atac r.f.

Reglajul pentru modulul automat

AGC asigura cel mai bun raport purtatoare/zgomot si pastreaza distorsiunile in limitele prestabilite.

Totusi (v.pag.134) pe calea de intoarcere AGC ar schimba mereu nivelul de r.f. furnizat de receptori in exterior, ceea ce nu ar fi permis, deci trebuie mers pe manual.

200-TX, 700-TX si 800 TX au AGC centrat pe valori de referinta puse in fabrica. 200A-TX, 800E-TX si 800G-TX au si referinte din fabrica, si posibilitatea de ajustare de catre utilizator.

In modul AGC un detector de banda larga supravegheaza nivelul de atac in r.f. inainte de laser si comanda un atenuator PIN sa-l regleze in limite de ± 3 dB ca sa se pastreze fix la valoarea de referinta; aceasta este aleasa pentru adancime de modulatie optima.

Detectorul, fiind de banda larga, evalueaza toata puterea de r.f. aplicata, care depinde de numarul de canale active, cate modulate si cate nu. Daca incarcarea reala difera de cea din specificatii, punctul central al AGC se deplaseaza, iar plaja de ± 3 dB odata cu el.

Determinarea nivelului de intrare r.f. pentru AGC

De regula nivelul necesar de r.f. la intrare si marginile plajii variaza cu numarul de canale active dupa formula:

Nivel intrare = - 10 log (nr.canale/nr.canale normat)

Tabel

Folosirea functiei de reglare a referintei de AGC.

Cand emitatorul este folosit in conditii de sarcina simtitor diferite de cele pentru care a fost facut, se poate ameliora calitatea semnalului, la 200 A-TX, 800E-TX si 800G-TX.

Se lucreaza dupa cum urmeaza:

1.Se verifica daca la intrarea emitatorului exista canalele TV dorite si nivelele lor.

2.Se trece cheia AGC/MAN pe pozitia CUST (in sus).

3.Se regleaza de la MAN ADJ (reglajul manual de nivel) pentru compromis optim intre zgomot si distorsiuni.

(Cand cheia este pe CUST, reglajul manual devine reglaj al referintei; cand se trece pe MAN isi reia functia obisnuita).

Nota:

Cand se schimba referinta se schimba si nivelele la care AGC iese din functie.

Referinta AGC din fabrica ramane nealterata.

Fig.56 Comutarea AGC/MAN

Folosirea functiei AGC din fabrica

A nu se folosi AGC cand se masoara emitatori care au in unele canale unde

Nemodulate.

Emitatorul se trece pe reglaj automat de nivel (AGC) astfel:

1.Cheia AGC/MAN se trece pe AGC ( in sus la 200TX, 700 TX…, la mijloc 200A-TX, 800 E-TX etc.)

2.Daca LED-ul de AGC este verde, nivelul de referinta din fabrica este respectat; daca este rosu, nivelul este in afara intervalului de ±3 dB; in acest caz se opreste laserul si se revine la pag.128 pentru a se reverifica nivelul de r.f. primit inainte de intrarea in mufa de pe sertar.

Adaptarea DT-QTX la lungimea fibrei (numai 810-QTX) 810-QTX permite utilizatorului sa optimizeze regimul emitatorului functie de lungimea fibrei (intre 40 si 180 km).

Se lucreaza astfel:

1.Se instaleaza 810-QTX si se alimenteaza de la sertar.

2.Se citeste tensiunea in punctul de masura al fibrei (v.fig.37, pag.102, Fiber test point)

3.Se transforma tensiunea in km: 1 V = 10 km

4.Se regleaza potentiometrul din butonul de reglat aflat ceva mai sus de punctul de masura (fig.37, pag.102 Fiber length adjustment) pana ce tensiunea corespunde cu lungimea reala (rotind spre dreapta daca fibra reala este mai lunga, spre stanga daca dibra este mai scurta).

Obs. Precizia din fabrica este de ± 5 km (0,5 V)

Scoaterea modulului din sertar

1.Se opreste laserul rotind cheia spre stanga pana la orizontala. LED-ul laser se stinge.

2.Se coboara jghiabul tragand in jos cu putere de panoul frontal.

3.Se scoate fibra cu conectorul ei.

4.Se pune un capison pe lacasul din peretele separator.

5.Daca lacasul unde este acum emitatorul ramane gol, se desface cablul din spate de la mufa de pe sertar; cablul se inchide pe o rezistenta de 75 ohmi. Daca lacasul va fi refolosit, nu se scoate cablul.

6.Se desparte modulul de sertar tragand de manerul usor spre stanga, in jurul mecanismului de blocare si apoi tragandu-l spre in fata. Manerul se folosesca ca sa se traga de el modulul afara.

Fig.57 Mecanism de blocare-deblocare

7.Se pune jghiabul la loc.

Specificatii

200-TX si 200A-TX Note 200-TX 200A-TX Unitati

Largime de banda 5-200 5-200 MHz

Lungime de unda optica                                       1310±10 nm

Putere optica la iesire

210-TX 6 ± 0,25 dBm

212-TX 8 ± 0,25 dBm

214 TX 10 ± 0,25 dBm

Oprire automata de securitate a Da

Puterii optice

Nivel r.f. intrare, principal(20 can.)                18± 0,1 22±0,2 dBm

Nivel r.f. intrare, auxiliar -10±0,5 -18±0,5 dBm

Izolarea intre intrari                                           -10 -32 dBc

Banda auxiliara                                                          5-200 MHz

AGC – plaja ±3 dB

Note 200-TX 200A-TX Unitati

Linaritate in banda folosit cu 2RRX ±0,75 dB

Panta car.ampl./frecv.                                                     0…±0,5 dB

Impedanta de intrare                                                           75 ohmi

Atenuare de reflexie la in-                                                   16 dB

trare in 5…200MHz

Punct de masura 20dB±1                                       v.pag.143

C/N, comp. De batai   v.pag.143

Conector optic                                                       FC/APC, SC/APC

Conector de r.f.                                                                    F

Dimensiuni incl.capacul pro- 12,1x4,6x41,3 cm

Tector

Greutate                                                                             1,6 kg

Consum electric max. 25 W

Tensiuni folosite                                                       +24,+5,-5 V

Temperatura ambianta                                               v.pag.29

Oprire automata la supra- 75 °C

incalzire

700-TX si 800 C/E/G Note 700 800C 800E 800G Unitati

Largime de banda 45-750 45 – 862 MHz

Din care analogic 45-550 45-862 45-650 45-862 MHz

Lungime de unda optica                                                      1310±10 nm

Putere optica la iesire (±0,25 dB)

705 sau 805 3 3 dBm

706 806 4 4 dBm

707 807 5 5 dBm

709 809 6 6 dBm

710 810 7 7 dBm

711 811 8 8 dBm

712 812 9 9 dBm

713 813 10 10 dBm

714 814 11 11 dBm

715 815 12 12 dBm

Oprire automata de securitate da

Nivel r.f. intrare, principal

42 canale TV, norma CCIR 18 18 - - dBm

(alte valori numai canale americane)

Nivel r.f.intrare,auxiliar (peste

550 MHz                         -10 sub principal

(alte valori numai americane)

Izolarea intre intrari                                    - - -32 -32 dBc

[Plaja AGC, linearitate, panta, impedanta intrare, atenuare de reflexie, C/N,

componente de batai – ca mai sus, cu exceptia aten.de reflexie peste 550 MHz

15 dB]

Punct de masura                     - ca mai sus

[Conector optic, conectori r.f., dimensiuni, greutate, consum, tensiuni folosite -

ca mai sus]

Obs. Pentru QTX specificatiile sunt la PAG.142-152

Performantele legaturii optice in modulatie de amplitudine

Obs. Performantele sunt date pentru canale americane. Pentru restul lumii se obtin la cerere prin reprezentanta Philips.

a)legatura in 5-200 MHz 200-TX (200A-TX) 2 RRX

210 212 214

Putere de iesire optica  6 8 10 dB

Lungimea fibrei                                               15 20 35 km

Atenuare optica (dB)                                     Raport purtatoare-zgomot in dB pentru

Incarcare totala 5-200 MHz

Componente de batai: ord.3 -67 dB

Ord 2 -63 dB

Obs.Distorsiunile sunt masurate cu purtatoare nemodulate, dupa o recomandare americana.

Zgomotul este masurat la 4 MHz largime de banda

Puterea de intrare in receptor tipica este -4 dBm

Temperatura de lucru: 21°C. La 50°C raportul purtatoare-zgomot scade cu 1 dB fata de tabel.

b)legatura la 750 MHz 700-TX 801 FRX etc.

Tabel omolog cu cel de la pag.143

(Atentie! Lungimi de fibra intre 6 si 20 km)

Raportul purtatoare-zgomot este pentru o incarcare maxima in canale americane analogice si numerice; in canale internationale incarcarea poate fi mai mica, dar nu este specificata.

Valorile C/N in aldine sunt garantate; celelalte sunt tipice.

Aceleasi observatii ca mai sus. In plus:

Distorsiunile sunt tipiuce (valabile pentru 85 % din productia fabricii, dar cele minime garantate sunt cu 2 dB mai mici.

Performantele sunt intre intrare r.f. in emitator si iesire r.f. din receptor; aceasta este modulul receptiv NOR. Pentru performanta legaturii statie-statie se mai adauga contributiile la zgomot si distorsiuni ale amplificatorilor care mai exista in statii.

c)legatura la 862 MHz 800 C – TX (800G – TX) 800 FRX etc.

Tabel omolog cu cele precedente; aceleasi observatii

d)legatura la 862 MHz, incarcare 42 canale CCIR, 45-862 MHz

Obs.Numai in u.dm. 470-862 sunt 49 canale CCIR, iar intre 45 si 470 MHz mai incap 21 canale de 8 MHz si peste 28 de 7 MHz.

Putere de iesire optica (dBm)

Lungimea fibrei (km)

Atenuare optica(dB) Raport purtatoare-zgomot pentru legaturi cu 42

Canale CCIR pe o fibra

-68 dB componente de batai de ord.3 (tipice)

-62 dB “ “ “ “ 2 “

Nota; Valorile C/N in aldine sunt garantate, celelalte sunt tipice.

Distorsiunile sunt masurate in r.f. conform standardului CEI-CENELEC si sunt valabile pentru ≥ 85% din productie; cele minime sunt 1 dB mai mici.

Intrarile in receptor tipice sunt de –3 dB de la emitatorii 809…815 si de –2 dB de la 805…807.

Performantele sunt intre intrare emitator si iesire receptor.

Pentru performanta legaturii statie-statie se adauga si contributiile la zgomot si distorsiuni ale amplificatorilor.

Temperatura de lucru: 21°C.La 50°C se scade 1 dB din C/N.

Tabele omoloage pentru alte incercari exprimate in canale americane.Aceleasi observatii ca la pag.144-146.

Specificatii

Seria QTX Note 210QTX 210 QTX Unitati

Lungime de unda optica                                  1549-1561 1530-1561 nm

Precizia de putere optica                                               ± 0,25 dB

Oprire automata de securitate a da

Deviatie de λ – lunecare (max)                           0,15 nm

Ecart (max) 0,01 nm

Caracteristica de frecventa 5-200 400-870 MHz

- linearitate b ± 0,75 dB

-panta c 0…0,5 ohmi

Impedanta de intrare 75 ohmi

Atenuare de reflexie 5-200MHz -16 dB

400-650 MHz -16 dB

650-870 MHz -15 dB

Punct de masura r.f. d -20±1 -20±1 dB

Putere de intrare r.f. 20 canale e 24 dBmV

30 canale f 22 dBmV

Putere de intrare maxima 27 26 dBmV

Dimensiuni                                                              12,1x4,6x41,3 cm

Conectori RF intrare                                                          F

Conector optic SC/APC

Conector RF in punctul de masura F

Specificatii                                            Note 210-QTX 210-QTX Unitati

Seria QTX

Conector in punctul de masura lungime                 banana de multimetru

fibra

Tensiuni folosite +24, +5,5, -5,5(±0,5) V c.c.

Interfata de date:

Detectare oprire laser                              Da/Nu

Starea comutatorului cheie (ON/OFF)                            Da/Nu

Oprire de securitate (intrare logica) +5 V

Temperatura ambianta g 0…75 °C

Curent de polarizare laser 5-110 mA

Limita curent de polarizare laser                                        110 mA

Alarma curent de polarizare laser Da/Nu

Putere de iesire laser                                                    2…10 mW

Temperatura interna laser                                             15…35 °C

Alarma temperatura interna                                           Da/Nu

Oprire laser din supraincalzire                                           75 °C

Note

A Laserul se opreste cand un semnal logic TTL este +. Contactul de iesire din modulul emitator se alege cu comutatorii SW1 si SW2. A nu se folosi pozitia 17!.

B Maxim – minim, fata de orizontala cea mai concordanta in banda

C Diferenta de amplitudini

D Atenuator variabil pus la 3 dB sub atenuarea minima

E si f Pentru incarcare cu canale numerice. Aproximare cu o metoda americana

-canale americane nemodulate

g Performantele la 25°C ; temperaturi de lucru 0°…40°C. Temperaturi mai mari

provoaca lunecari incompatibile cu DWDM.

Parametri calitativi functie de lungimea liniei

210-QTX 810-QTX

Domeniu de lungimi de legaturi: 75±5 km 75±5 km 100±5 km 150±5 km

Raport purtatoare-zgomot (tipic)                46 46 45 43,5

Batai de ord.2                                             30 30 30 25

Batai de ord.3                                             45 45 45 45

BER (23 Q PSK) ≤10^-8

BER (QAM 16) ≤10^-8

BER (QAM 64)                                                                               ≤10^-8a

BER (QAM 256)                                                                             ≤10^-8 b

Raport putere/zgomot a se contacta reprezentanta

Instalatie de incercare                                  b c d e

Instalatiile de incercare comporta amplificatori (EDFA):

B: 50 km – EDFA - 25 km

C: 50 km – EDFA – 50 km

D: 50 km – EDFA – 50 km - EDFA – 50 km

DT – 210-QTX : diagrame de NPR ( de fapt s/z)

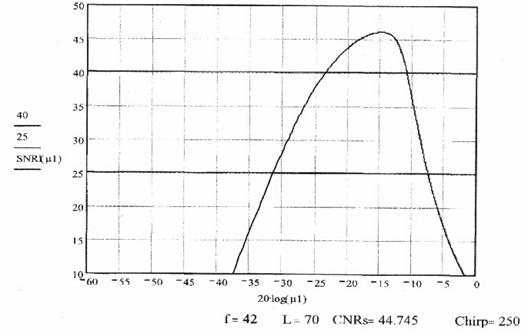

Fig.58 Raport semnal-zgomot. Fara amplificator optic s/z pentru un emitator pe calea de intoarcere, intrarea in receptor fiind – 12 dBm, fara EDFA, incarcare 42 MHz, linie de 70 km.

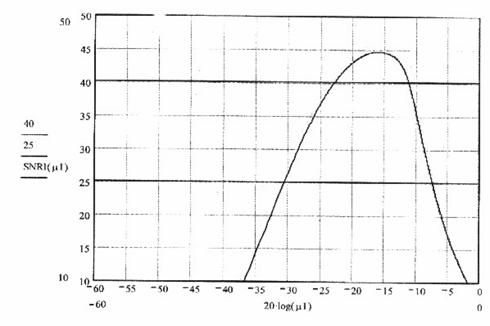

Fig.59 Idem, cu amplificator optic

Acelasi date. Se observa ca s/z este cu cca. 3 dB mai mic.
