BOBINE - bobine de current, bobine de tensiune

BOBINE

In sensul cel mai larg,bobinele sunt elemente ale cailor de current,la care conductoarele sunt dispuse sub forma de spira.

1.Bobine de current

In categoria bobinelor de current,denumite si bobine serie,un loc aparte il ocupa bobinele parcurse de curenti de intensitati de zici sau de sute de ampere.

Asemenea bobine pot fi intalnite la :

-singerea arcului electric prin suflaj

-electromagneti de actionare

-contoare de inductie

-sunturi de curet ale declansatoarelor intreruptoarelor automate

-declansatoare electromagnetice de curet primar de mare intensitate

-unele parti ale cailor de current ale intreruptoarelor de putere.

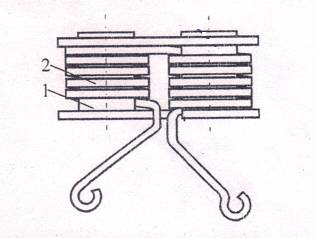

Figura9:

Bobina din bare infasurata pe carcasa:

1-carcasa din polietilina;2-infasurare.

2.Bobine de tensiune

Bobinele de tensiune mai sunt denumite si bobine derivatie si sunt realizate din conductoare de bobinaj infasurate sub forma de straturi de spire.Spirele si straturile sunt separate intre ele prin izolatie.

~Bobinele de tensiune se utilizeaza pentru:

-comanda contactelor principale si secundare la contactoare si relee

-comanda mecanismelor de actionare

~Carcasele se confectioneaza din materiale termorigide(bachelite,melamine,termoplaste,polietilena,poliesteri,poliamide,policarbonati).

Bobinele se impregneaza cu lacuri electroizolante pentru umplerea golurilor de aer cu lac solidificat,ceea ce conduce marirea rezistentei mecanice,a calitatilor izolatoare si a stabilitatii la umezeala.

Prin inglobarea bobinelor in rasini epoxidice sau poliesterice se amplifica toate proprietatile enumerate mai sus.

Dintre lacurile de impregnare,cele mai folosite sunt:

-lacuri oleobituminoase(C41-C42)-pentru bobine din conductor izolat cubumbac sau matase

-lacuri oleogliptalice(C51)-pentru bobine care nu lucreaza in ulei

-lacuri gliptalice(ALM)-pentru bobine din conductoare emailate

-lacuri epoxidice(tip Araldit)-pentru bobine care se incalzesc puternic.

Pantru inglobarea in rasini,pentru temperature maxime de 120 grade C se folosesc rasini epoxidice amestecate cu intaritor si praf de portelan.

Pantru temperature masime de 155 grade C se folosesc un amestec de rasina Araldit F,intaritor,accelerator,flexibilizator si praf de portelan.

Flexibilizatorul diminueaza pericolul de fisurare a rasinii,care,in lipsa acestuia,devine casanta.

Figura10:

Bobina cu spire din conductor subtire asezate neregulat.
