ELEMENTE DE COMUNICATIE - MODEMURILE

A) MODEMURILE

Datele din PC sunt digitale, dar liniile de lelefon transmit semnale analogice, pentru conectarea la distan-a a PC-ului prin linie telefonica fiind necesara conversia celor doua tipuri de semnale.

Procesul de transformare a datelor digitale din calculator in date analogice se numeste modulatie , iar cel invers demodulatie. Pentru aceasta se utilizeaza un modem. semnalul analog care trannsforma informatia se numeste carrier – purtatoare.

Majoritatea modemurilor, interne sau externe au un difuzor pentru a auzi conectarea la distanta. Cand se utilizeza un modem se trece prin trei faze distincte: -punerea sub tensiune, in care se stabileste legatura dintre modem si calculator (initializata de obicei de softul de comunicatie) -modul comanda, in care se dau comenzile AT pentru formarea numarului dorit -modul de date, in care modemul comunica cu altul (transmite si receptioneaza date).

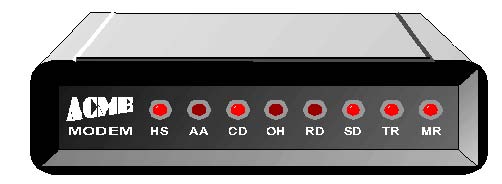

Modemul extern are propria sa carcasasi sursa separata de alimentare si se conecteaza prin porturile seriale. Unele mai mici se alimenteaza prin linia telefonica. Modemurile PCMCIA se alimenteaza prin conector.

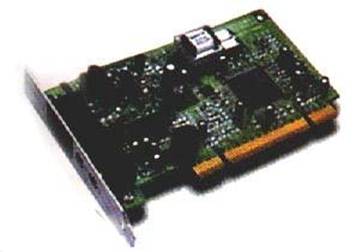

Modemurile interne se alimenteza prin slot direct din calculator si se conecteaza prin magistrala.

1) Setul de comenzi AT

Setul fundamental de control a fost conceput de compania Hayes in 1981, odata cu primul modem pentru PC.

toate comenzile modemului contin prefixul AT, care ￳eamna atentie.

Modemurile sunt niste calculatoare mici, dar complexe, executand comenzi, stocand date sub forma unor parametri prestabiliti. majoritatea au o memorie nevolatila ce permite salvarea configuratiei prestabilite.

Modemul are cateva registre care fac parte din zona de stocare a datelor. Un registru poate pastra un singur numar. prin comenzile AT se specifica valoarea fiecarui registru.

Setul de comenzi AT permite tuturor modemurilor sa fie programate la fel. Intrucin nu toate au aceeasi viteza, setul de comenzi AT nu poate oferi toate comenzile necesare celor complexe.

toate programele de comunicatii sunt conduse pe baza unui meniu. comenzile se introduc cu prefixul AT urmat de comandasi Enter.

O comanda are maxim 80 caractere si incepe fie cu o litera fie cu semnul &:

AT &F L2 M1 S0=0 S11=50

AT &F
AT L2
AT M1
AT S0=0
ATR S11=50

Repetarea comenzii anterioare se face prin A/, fara prefixul AT.

Exista trei tipuri de comenzi AT:

-cele care spun modemului sa execute ceva: AT &F

-cele care utilizeaza un numar pentru a stabili un parametru particular: AT

L3

-pentru stabilirea valorii unui registru integrat: AT S11=50

Comenzile AT fundamentale: A – modemul raspunde imediat la telefon D – formeaza numarul de telefon si asteapta stabilirea legaturii E – stabilirea ecoului local 0 – off, 1 – on H – receptor in furca 0, ridicare receptor 1 L – stabilirea volumului microfonului 0-3 M – modul de lucru al difuzorului 0 inactiv, 1 – activ la conectare, 2 – activ mereu, 3 – activ pana la detectarea purtatoarei V – stabilirea tipului de cod pentru prezentarea rezultatului Z – incarcarea in memorie a parametrilor si valorii registrilor

&C – controlul semnalului DDC
&F – aducerea parametrilor la setarile din fabrica
&W – incarcarea in memorie a configuratiei corecte
+++ - semnal de break, schimb mode de date cu mod comanda

Viteza modemului se exprima in bps. 2400, 9600, 14400, 28800, 36600, 54000.

In caractere pe secunda se impart bps la 10 = 1 octet + 2 caractere suplimentare.

Standardele si vitezele de transfer pentru modemuri de date sunt: pag 458

standardele de fax pag 458

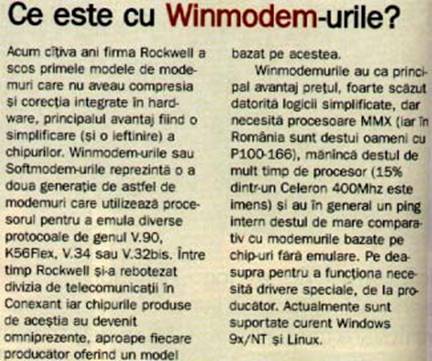

2) Tipuri de modemuri

Porturile COM ale PC-ului accepta transferuri de date asincrone. Pentru fiecare octet se transmit 2 sau 4 biti suplimentari de date.

La transmisia sincrona eficienta este mai ridicata. Modemul genereaza o frecventa de ceas pentru transmisie si receptie, utilizat pentru sincronizarea bitilor de date la intrarea si iesirea datelor din modem (echipamentul DCE) si adaptorul de comunicatii de la PC (echip. DTE). Este o metoda mult mai sigura, dar prezinta probleme caracteristice: semnalul de ceas trebuie transmis odata cu datele, consumand mult din latimea de banda a legaturii. Se rezolva prin codificarea datelor seriale.

Modemurile pot avea si alte functii:

-serviciul Caller ID, identificarea apelurilor

-voice, transforma modemul in robot telefonic

-transmisie simultana de date si voce.

Serviciile digitale rapide

Modemurile ISDN se conecteaza prin mufe cu urmatoarea configuratie
