Modelul retea de baze de
date

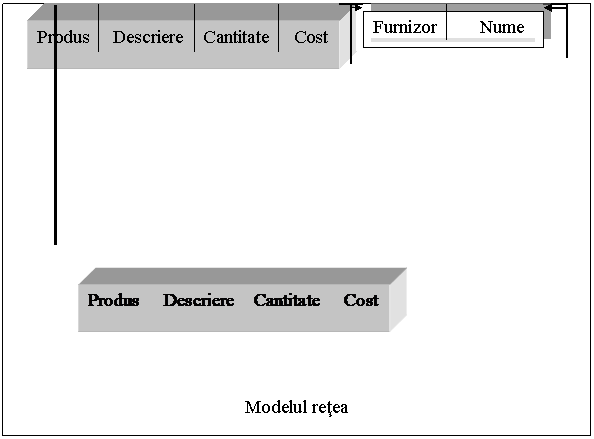

Modelul retea este cel mai apropiat de forma de
reprezentare a bazelor de date sub forma diagramelor entitate-relatie.
Deosebirea consta doar in faptul ca toate relatiile ce apar pot
fi numai binare si de tipul unu-la-unu sau unu-la-mai-multi. Aceasta
restrictie permite reprezentarea grafica a unei baze de date de tip
retea sub forma unui graf directionat numit retea. Intr-o
retea, nodurile corespund entitatilor si relatiile
sunt reprezentate prin sageti intre noduri de la tata la fiu,
si anume sageti simple daca relatia este de tipu
unu-la unu si sageti duble daca relatia este de tipul
unu-la-mai-multi.
In modelul retea, entitatilor le corespund
fisiere logice care au drept campuri atributele entitatii
si eventuale campuri de legatura pentru relatii.
Fiecarui element al entitatii ii corespunde o inregistrare
logica. Daca inregistrarile sunt identificate numai prin
relatia cu alte entitati, atunci se mai adauga la
inregistrarea logica inca un camp ce cuprinde un numar de ordine
care permite identificarea acestor inregistrari.
Reprezentarea unei relatii R pe mai multe
entitati E1,E2,,Ek se
realizeaza prin introducerea unei noi entitati S carre sa
aiba drept elemente tupluri de forma (e1, e2,, ek)
corespunzatoare elementelor relatiei R, eventual si un
numar de ordine pentru identificare si alte atribute asociate si adaugand cate o
relatie de tipul unu-la-mai-multi de la Ei (i=1,, k) la
S. Acest procedeu se poate aplica si pentru transformarea relatiilor
binare de tipul mai-multi-la-mai-multi.
Operatiile cele mai frecvente pentru modelul
retea se impart in doua categorii: cautarea unor elemente ale
unor entitati cu anumite proprietati (proces similar cu
cautarea din modelul relational) sau cautarea unor
informatii prin utilizarea legaturilor intre entitati. Cea
de a doua operatie se numeste navigare.
Masa de birouSertar
Dosar Dulap
