ZIDARIE

Generalitati. Clasificare. Tipuri.

Zidariile sunt materiale/elemente de constructii realizate din doua materiale, piatra sau blocul de zidarie si un liant - mortarul, asezate dupa anumite reguli astfel incat sa lucreze ca un masiv continuu.

Atat piatra - blocul de zidarie, cat si mortarul pot fi diferite, conducand la rezistente in consecinta diferite. Este un material de rezistente circa de 10 ori mai mici ca betonul, dar la numarul redus de niveluri este mai economic, mai comod si mai rapid de utilizat.

Principalele tipuri de blocuri de zidarie sunt:

zidarie din lut sau argila nearsa - utilizand masa argiloasa dispusa in forme si uscate la soare (vaioaga);

zidarie din piatra naturala - utilizand piatra de cariera sau de rau, mai mult sau mai putin prelucrata (de la piatra bruta la piatra de talie);

zidarie din caramida arsa sau blocuri ceramice -  realizate din mase argiloase dispuse in forme, presate sau vibropresate si arse in cuptoare;

zidarie din piatra artificiala, nearsa - cum sunt blocurile din beton usor sau greu cu goluri;

zidarie din sticla - utilizand caramizi placi sau fasii de sticla pentru realizarea unor pereti translucizi de efect estetic;

zidarie din blocuri metalice utilizand caramizi metalice, (de exemplu: caramizi din plumb), sau caramizi din profile de tabla presate la rece, etc.

Dupa rolul pe care il au zidariile acestea pot fi:

portante;

autoportante;

neportante

Dupa pozitia zidariilor:

subterane;

supraterane

Dupa elementul in care se utilizeaza:

zidarii obisnuite - in pereti, stalpi, arce, bolti;

zidarii speciale - la cosuri de fum, canale de ventilatii, elemente depoduri sau podete, protectie sau suport hidroizolatii, etc.

Dupa forma lor pot fi:

plane;

curbe, cu curbura simpla sau dubla, etc.

Dupa dimensiuni si modul de manipulare pot fi:

zidarie din blocuri mici, pana la 25kg, manevrate manual;

zidarie din blocuri medii, pana la 50kg, manevrate manual (doua persoane);

zidarie din blocuri mari, peste 50kg, manevrate mecanic.

Reguli fundamentale de executie a zidariilor

Zidariile sunt materiale cu rezistente relativ bune la compresiune, dar cu rezistente reduse la incovoiere, intindere, forfecare. In consecinta, prin alcatuirea elementelor se evita aparitia acestor solicitari in elementele de zidarie.

Referat: Bariere si dificultati in procesul comunicarii Document online: Metode de evaluare a unei afaceri bazate pe rentabilitate

Regula I.

Suprafetele de asezare a blocurilor de zidarie trebuie sa fie plane si paralele intre ele pentru a evita rezemari punctuale care genereaza incovoierea pietrei de zidarie (cu ruperea ei).

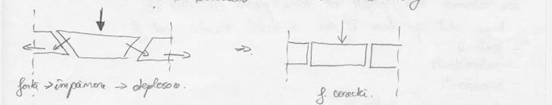

Fetele laterale ale blocurilor trebuie sa fie normale/perpendiculare pe suprafetele de asezare, in caz contrar apare fenomenul de impanare a zidariilor cu consecinte de dislocare a unor randuri intregi de zidarie.

Concluzie: Forma optima a blocurilor de zidarie este cea de paralelipiped dreptunghic.

Regula II.

Incarcarile care actioneaza asupra elementelor din zidarie trebuie sa fie cat mai apropiate de perpendiculara la suprafata de asezare, in caz contrar componenta din planul de asezare (plan orizontal) poate duce la lunecari ale unor randuri intregi de zidarie.

Conditie:

- unde = forta de frecare din rost

- unde f = coeficient de frecare;

= coeficientul frecarii interioare

la unghiuri mici

pentru la zidarii obisnuite si un c=2 - coeficient de siguranta

Concluzie: Unghiul maxim acceptat pentru inclinarea fata de normala la suprafata de asezare la zidarii obisnuite este de 15 . 17^o.

Regula III.

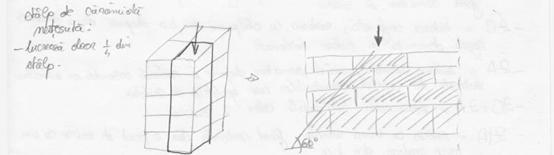

Solictarile trebuie sa se distribuie in mod uniform in tot masivul de zidarie pentru a avea caracterul de masiv continuu. In consecinta zidaria trebuie tesuta, alternand rosturile verticale de regula de la un rand la altul, cu un decalaj intre rosturile verticale in functie de grosimea peretelui de 1/2 bloc - 1/4 bloc. In caz contrar lucreaza doar o zona din aria sectiunii si se poate produce ruperea elementului.

Concluzie: Pentru a evita sa lucreze parti din element este obligatorie teserea zidariei care distribuie fortele in masiv sub un unghi acceptat de 60^o (la zidariile obisnuite), similar ca si la beton.

Zidarii din blocuri ceramice.

Generalitati. Clasificare.

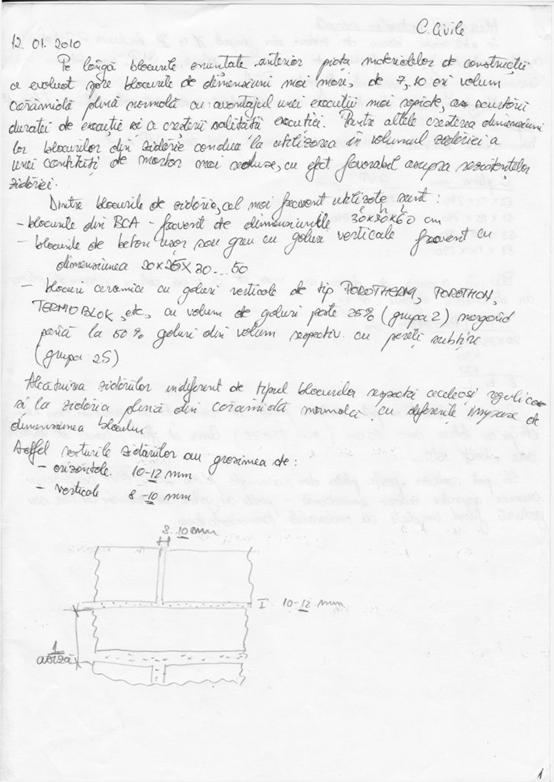

Caramizile sau blocurile ceramice sunt cele mai utilizate, fiind realizate din mase argiloase presate, uscate si arse. Rezulta diverse tipuri de blocuri cum ar fi:

caramida plina normala;

caramida cu goluri verticale (GVP);

blocuri ceramice cu goluri verticale avand dimensiunile de 7-10 ori a caramizi pline normale (POROTHERM, POROTON, etc.).

In functie de volumul de goluri, blocurile ceramice se incadreaza in grupele:

grupa 1 - caramida plina sau cu goluri de uscare, BCA-ul, etc.;

grupa 2 - cu goluri verticale, in volum mai mic sau egal cu 50%;

grupa 3 - cu goluri verticale, in volum mai mare de 50% (nu se utilizeaza in elementele structurale).

La grupa 2 se impun grosimi minime ale peretilor exteriori respectiv interiori ai blocului cu goluri, iar daca acestia sunt mai subtiri, blocul se incadreaza in grupa 2S (POROTHERM, POROTON).

Normativele care definesc alcatuirea si calculul structurilor din zidarie sunt CR6-06 si codul P100-1/06 (cap VIII. Zidarie).

Evaluarea si consolidarea structurilor de zidarie exsitente se face in conformitate cu P100-3/08.

In conformitate cu normele in vigoare, se definesc urmatoarele tipuri de zidarii:

ZNA = zidarie nearmata - zidarie simpla fara stalpisori din beton armat, respectiv fara armaturi in zidarie;

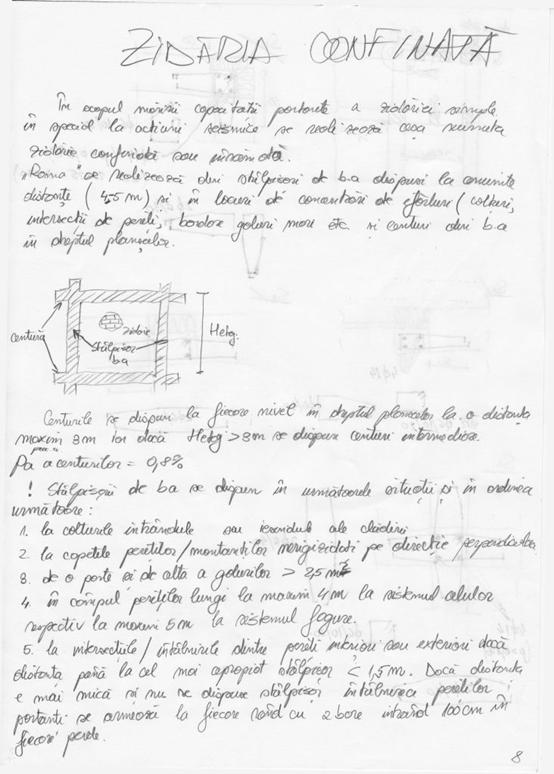

ZC = zidaria confinata - zidaria cu stalpisori din beton armat dispusi dupa anumite regului, denumita si zidarie inramata;

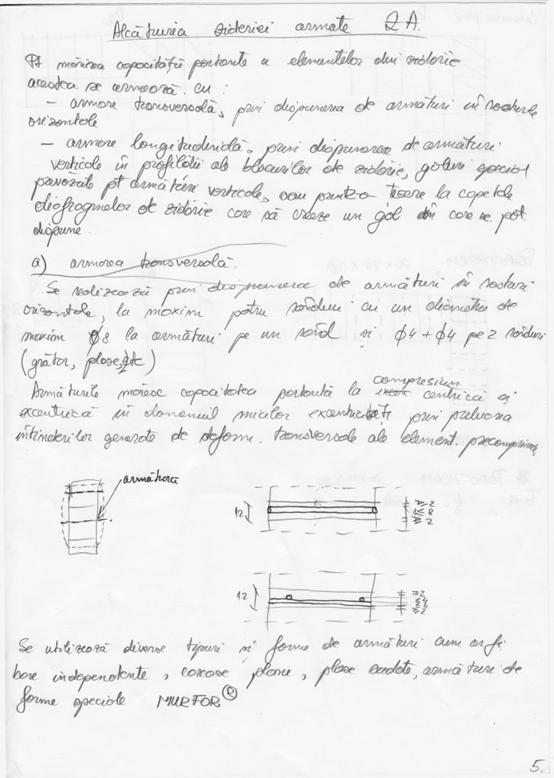

ZA = zidarie armata - avand armaturi dispuse in rosturile orizontale si armaturi verticale la capetele montantilor sau spaletilor de zidarie;

ZC+ZA = insumeaza calitatile celor doua zidarii;

ZIA - zidaria cu inima armata - fiind realizata din doua pereti de zidarie cu un miez median din beton armat.

Alcatuirea zidariilor simple.

Se utilizeaza blocuri de zidarie din grupele 1 si 2, inclusiv 2S (in conditii restrictive), sub forma de caramida plina, GVP, sau blocuri ceramice cu goluri verticale, respectiv BCA.

Numarul de niveluri in functie de zona seismica este dat de P100-1. cap. VIII.

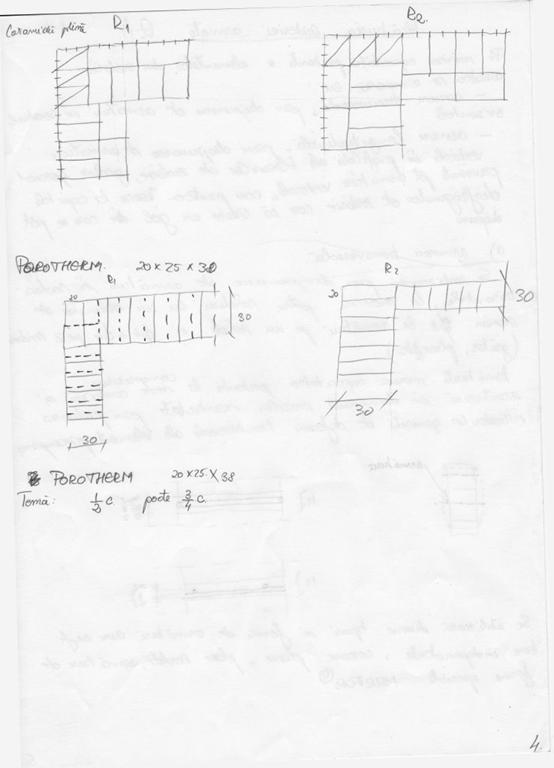

Dimensiunile blocurilor de zidarie pentru caramida plina sau GVP sunt:

Caramida plina(mm)                          GVP (mm)

63x115x240 88x140x290

88x115x240 88x140x240

63x140x290

88x140x290

Blocurile ceramice de dimensiuni mari de 5 . 10ori volum caramida plina au dimensiuni diferite, de exemplu:

PTH (POROTHERM) (cm)

20x25x25

20x25x30

20x25x38

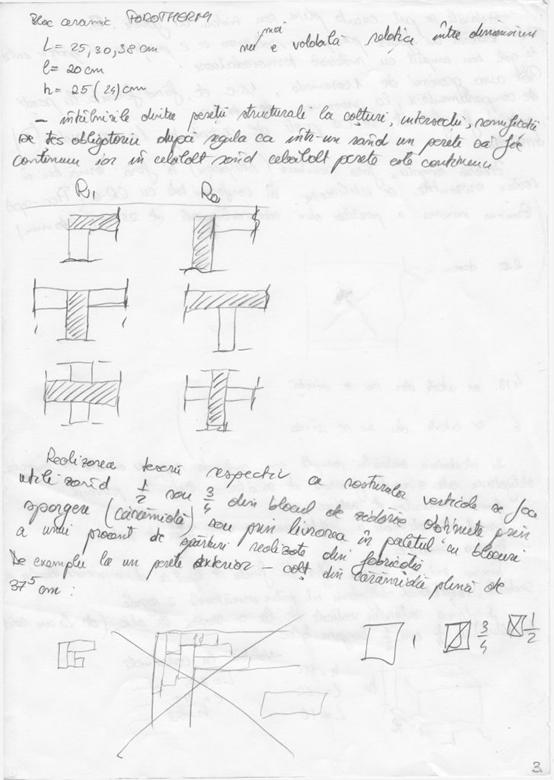

Cu aceste elemente se pot realiza pereti de rezistenta cu grosimea minim 25 cm, stalpi cu latura minim 25cm (minim 25x25), cosuri de fum, canale de ventilatii, arce, bolti, etc.

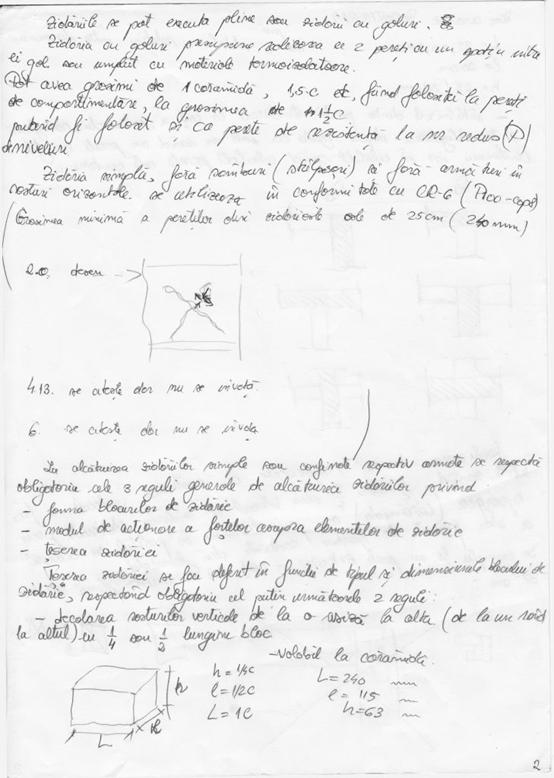

Se pot realiza pereti plini din caramida plina sau GVP sau blocuri ceramice, respectiv zidarie americana - pereti cu goluri care raman cu aer sau golurile fiind umplute cu materiale termoizolatoare.
