Proprietatile de deformare ale zidariei



Proprietatile de deformare ale zidariei


Proprietatile de deformare ale zidariei

1. Relatia efort-deformatie

Pentru calculul capacitatii de rezistenta si a deformatiilor unei sectiuni de zidarie (vezi 6.4.1), relatia efort-deformatie a zidariei poate fi considerata ca liniar parabolica, parabolic-dreptunghiulara (vezi figura 3.2) sau dreptunghiulara.


Nota: Figura 3.2 este o aproximatie si poate sa nu fie corespunzatoare pentru toate tipurile de corpuri de zidarie.

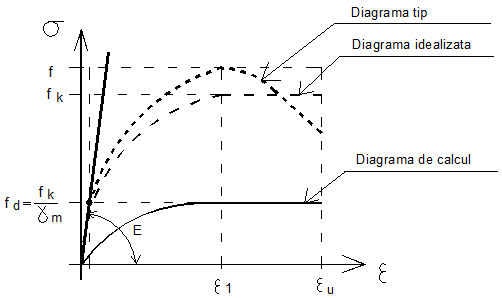

Figura 3.2. Relatia efort-deformatie pentru zidarie in compresiune


2. Modulul de elasticitate

(1)P      Modulul de elasticitate secant de scurta durata, E, trebuie sa fie determinat prin incercari conform EN 1052-1.




Nota 1: Rezultatele incercarilor pot fi obtinute din incercari efectuate in cadrul proiectului sau pot fi disponibile intr-o banca de date.

Nota 2: Nu exista reglementari romanesti pentru determinarea proprietatilor mecanice si de deformare ale zidariei.


In absenta unei valori determinate prin incercari conform EN 1052-1, si pana la asimilarea EN 1052-1 ca norma nationala, pentru utilizarea in analiza structurala, modulul de elasticitate secant de scurta durata, E, pentru zidaria cu caramizi si blocuri ceramice, poate fi luat egal cu 1000fk, iar pentru zidaria cu blocuri din beton celular autoclavizat (BCA) poate fi luat egal cu 750fk.

Modulul de lunga durata poate fi evaluat plecand de la valoarea modulului secant de scurta durata , redusa pentru a tine cont de efectele curgerii lente (vezi 4), astfel:


E lunga durata =E scurta durata / (1+f (3.6)

unde


f este coeficientul final de curgere lenta

(4) Valoarea modulului de elasticitate Econf, pentru zidaria confinata se determina cu relatia:

in care:

E modulul de elasticitate al zidariei

Ec modulul de elasticitate al betonului

I momentul de inertie al sectiunii de zidarie in raport cu axa principala de inertie

Ic momentul de inertie al sectiunii de beton in raport cu axa principala de inertie

(5) Valoarea modulului de elasticitate Earm, pentru zidaria armata cu armaturi in mortarul din rosturile orizontale se determina cu relatia:

Earm = 1000(fk + μsftk)

in care:

fk rezistenta caracteristica la compresiune a zidariei


μs coeficient de armare care se determina in functie de volumul armaturii Vs si cel al zidariei V cu relatia:

μs = Vs/V

ftk rezistenta caracteristica la intindere a armaturii

Pentru analize structurale de tip static neliniar (push over) stabilirea modulului de elasticitate se va face pe baza unor prescriptii specifice (ghiduri, manuale etc.)


3. Modulul de forfecare

Modulul de forfecare, G, poate fi luat egal cu 25% din modulul de elasticitate E.


4. Curgerea lenta, umflarea la umiditate sau contractia si dilatarea termica

(1) P     Coeficientii de curgere lenta, umflare la umiditate sau contractie si dilatare termica vor fi determinati din incercari.


Nota 1: Rezultatele pot fi obtinute din incercari efectuate in cadrul proiectului sau vor fi disponibile intr-o banca de date.


Nota 2: Nu exista in prezent nici o norma europeana pentru determinarea curgerii lente sau a umflarii la umiditate si nu este nici una planificata.


Coeficientul final de curgere lenta, umflare finala la umiditate sau contractie, sau coeficientul de dilatare termica, a, trebuie obtinuti dintr-o evaluare a datelor experimentale.


Nota: Un domeniu al valorilor proprietatilor de deformare ale zidariei este dat in tabelul de mai jos.


Domeniul coeficientilor de curgere lenta, umflare la umiditate sau contractie si proprietatile termice ale zidariei

Tipul corpului de zidarie

Coeficientul de curgere lenta finala (vezi nota 1)   f

Valoarea ultima de umflare la umiditate sau contractia (vezi nota 2)   mm/m

Coeficientul de dilatare termica,

a, 10-6/K

Domeniul

Ceramice

0,5 la 1,5

-0,2 la +1,0

4 la 8

Silico-calcar

1,0 la 2,0

-0,4 la -0,1

7 la 11

Beton greu si piatra artificiala

1,0 la 2,0

-0,6 la -0,1

6 la 12

Beton cu agregate usoare

1,0 la 3,0

-1,0 la -0,2

8 la 12

Beton celular autoclavizat

1,0 la 2,5

-0,4 la +0,2

7 la 9

Piatra naturala

Magmatice

Sedimentare

Metamorfice

vezi nota 3

-0,4 la +0,7

3 la 12

Note:

Coeficientul de curgere lenta f ecl eel, unde ecl este deformatia finala de curgere lenta si eel s/E;

Atunci cand valoarea finala de umflare la umiditate sau de contractie are semnul minus, indica scurtare iar cand are semnul plus indica alungire;

Valorile sunt in mod normal foarte scazute
