Placa de gestiune instalatii cu zone

Placa de gestiune pentru racordarea centralelor termice dotate cu micro-procesor de tip Superior la instalatii de incalzire cu zone

Placa de gestiune instalatii cu zone

Caracteristici generale

Placa de gestiune instalatii cu zone este un dispozitiv care permite racordarea electrica a aparatelor dotate cu microprocesor de tip Superior (NIKE/EOLO Extra, NIKE/EOLO Maior kW, NIKE/EOLO Superior, EOLO Superior PLUS, ZEUS Superior, Hercules, Victrix, etc.) la instalatii impartite in maxim 3 zone.

Valvele sau pompele de circulatie ce functioneaza in instalatia de incalzire sunt alimentate la tensiunea de retea (230 V CA / 50 Hz) iar functionarea lor este subordonata cererii termostatelor de ambient aferente fiecarei zone.

Controlul temperaturii fiecarei zone se obtine utilizand termostate/cronotermostate de tip ON-OFF cu contact curat in inchidere.

Racordarea la centrale controlate de Comanda la Distanta Amico (CDA) necesita utilizarea acesteia pentru controlarea zonei 1 si setarea acesteia pentru functionare ca termostat de ambient ON-OFF.

Functionare

Faza incalzire

Cererea de functionare a uneia sau a mai multor zone (inchidere contact termostat ON-OFF sau cerere CDA) determina alimentarea electrica a valvei /pompei de circulatie externe corespunzatoare acelei zone si abiliteaza functionarea centralei termice in faza de incalzire.

Cand cererea oricarei zone este satisfacuta este intrerupta alimentarea electrica a valvei sau pompei de circulatie externe corespunzatoare.

Terminarea ultimei cereri intrerupe functionarea centralei termice in faza de incalzire.

Pentru a permite circulatia apei pe durata functiilor de post-circulare pompa, anti-blocare pompa, anti-inghet, analiza combustiei, pe care placa electronica a centralei le realizeaza in mod automat, este alimentata zona 1 pe toata durata acestor functii.

Faza sanitara

Pe durata producerii de apa calda menajera este exclusa functionarea tuturor zonelor prin intreruperea alimentarii valvelor sau pompelor de circulatie externe.

CIRCUITUL ELECTRIC

PLACA ZONE

PRIMAR

SECUNDAR

Circuitul placii de gestiune zone si conexiunile aferente opereaza o parte la joasa tensiune (termostate de ambient, placa centrala) si o parte la tensiunea de retea (alimentare pompe si valve de amestec).

INTRARI

Alimentare electrica (IN 230V si impamantare)	Placa este racordata la tensiunea de retea pe bornele 1 si 2. Daca curentul absorbit de placa de gestiune este inferior valorii de 2A este posibil sa fie racordata la iesirea de 230 VAC a rigletei centralei termice. Daca curentul absorbit este superior valorii de 2A sau daca este necesar din alte motive, este necesara racordarea placii direct la retea prevazand un intrerupator omnipolar si o siguranta fuzibila adecvata sarcinii.	230 VAC / 50 Hz
Lucrare: Autotransformatorul monofazat Eseu: Acumulatori - tipuri de acumulatori - caracteristici si fenomene chimice
Termostate de ambient (TA1 - TA2 - TA3)	Sunt intrerupatoare de tip ON-OFF cu contacte curate ce indica  cererea de functionare din zonele corespunzatoare. Conexiunile sunt la joasa tensiune (24 V DC) si se realizeaza separat de cablurile de linie utilizand cabluri cu sectiune minima 0,5 mm2 si lungime maxima 50 m.	inchis = cerere zona deschis = zona satisfacuta
Stare functionare centrala (ZONE)	Este un semnal provenind de la placa de reglare a centralei care comunica placii de zone daca centrala functioneaza in faza incalzire, sanitara, anti-inghet, etc. Conexiunea este la joasa tensiune si se realizeaza separat de cablurile de linie utilizand cabluri cu sectiune minima 0,5 mm2 si lungime maxima 50 m.

IESIRI

SEMNALIZARI

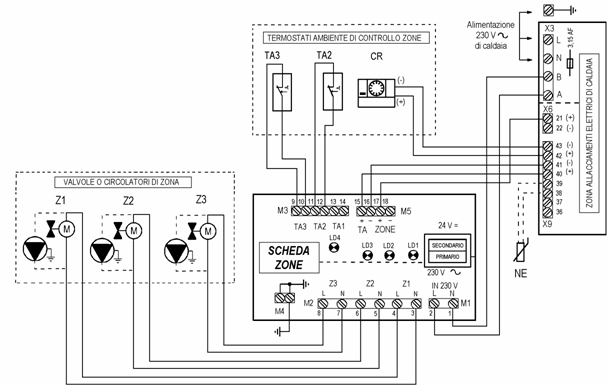

FUNCTIONARE CU TERMOSTATE DE AMBIENT ON-OFF SI COMANDA LA DISTANTA

Alimentare centrala 230 V

TERMOSTATE DE AMBIENT CONTROL ZONE

VALVE SAU POMPE DE ZONA

PRIMAR

SECUNDAR

PLACA DE ZONE

Placa de zone permite conectarea centralelor controlate prin intermediul Comenzii la Distanta Amico la instalatii de incalzire impartite in zone in care functioneaza pana la 3 valve sau pompe de circulatie.

in acest caz controlul zonei 1 este incredintat CDA, in timp ce celelalte eventuale zone sunt controlate de cate un termostat ON-OFF.

Utilizarea CDA face necesara modificarea modului sau de functionare din modulant in ON-OFF (vezi manualele de instructiuni sau de service ale CDA).

Trebuie deci sa fie exclusa reglarea climatica care altfel ar provoca variatia temperaturii de tur si in zonele controlate de catre termostatele de ambient ON-OFF.

Conexiunile trebuie realizate dupa cum este indicat in figura de mai sus respectand polaritatea si lungimea maxima precum si sectiunea minima a cablurilor de racordare.

Racordarea hidraulica cu valve de zona

Daca centrala nu este dotata de serie cu by-pass si in zona 1 este prevazuta utilizarea de valve termostatice, trebuie montat kitul by-pass pentru instalatie intre tur si retur.

Acesta este necesar pentru a permite circulatia apei cand centrala realizeaza functiile de post-circulare pompa, anti-blocare pompa, analiza combustie, etc.

Racordarea hidraulica cu pompe de circulatie externe

In cazul instalarii de pompe externe trebuie montate valve uni-sens si valve de reglare pe zone, precum si un colector de amestec intre turul si returul instalatiei.

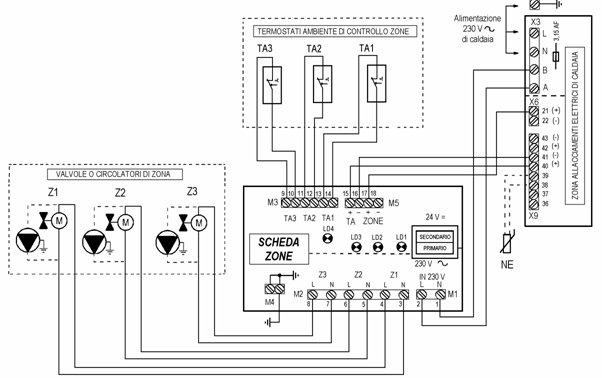

FUNCTIONARE CU TERMOSTATE DE AMBIENT ON-OFF

VALVE SAU POMPE DE ZONA

Alimentare centrala 230 V

TERMOSTATE DE AMBIENT CONTROL ZONE

PRIMAR

SECUNDAR

PLACA DE ZONE

Placa de zone permite gestionarea instalatiilor impartite in maxim 3 zone controlate de termostate de ambient ON-OFF.

Conexiunile trebuie realizate dupa cum este indicat in figura de mai sus respectand polaritatea si lungimea maxima precum si sectiunea minima a cablurilor de racordare.

Racordarea hidraulica cu valve de zona

Daca centrala nu este dotata de serie cu by-pass si in zona 1 este prevazuta utilizarea de valve termostatice, trebuie montat kitul by-pass pentru instalatie intre tur si retur.

Acesta este necesar pentru a permite circulatia apei cand centrala realizeaza functiile de post-circulare pompa, anti-blocare pompa, analiza combustie, etc.

Racordarea hidraulica cu pompe de circulatie externe

In cazul instalarii de pompe externe trebuie montate valve uni-sens si valve de reglare pe zone, precum si un colector de amestec intre turul si returul instalatiei.

DATE TEHNICE

Dimensiuni (mm) = 200 x 150 x 68

Alimentare = 230 V AC / 50 Hz

- Termostate de ambient conectabile = de la 1 la 3

- Valve de zona sau pompe de circulatie conectabile = de la 1 la 3

- Semnal cerere de la termostatul de ambient al zonei = intrerupator ON-OFF cu contacte curate

Lungime maxima cabluri conectare placa zone - termostate de ambient = 50 m

Lungime maxima cabluri conectare placa zone - centrala termica = 15 m

- Sectiune minima cabluri conectare la joasa tensiune (24 V DC) = 0,5 mm²

- Iesire alimentare valve / pompe de zona = 230 V AC / 50 Hz

- Sarcina maxima iesire alimentare valve / pompe de zona = 250 V - 1A
