TRANSFORMATORUL ELECTRIC TRIFAZAT: GRUPE DE CONEXIUNI


Chestiuni de studiat:

1.       Datele nominale si determinarea raportului numerelor de spire :

Sn = 1.6 k VA=1600 VA

U1n = U1nl = 220/380V conex D/Y U2n = U2nl = 120/208V conex D/Y

Ptr. Triunghi

U1nf = 380 V U2nf = 208 V kW = U1n / U2nf =1.05




Ptr. Stea    U1nf =219 V         U2nf =120 V


2. Verificarea experimentala a relatiilor dintre tensiunile de linie si de faza la conexiunea triunghi, respectiv stea a infasurarilor secundare, mentinand infasurarea primara cu conexiunea stea. Determinarea, pentru fiecare schema de conexiuni, a intensitatii curentilor de linie si de faza corespunzatori functionarii transformatorului la putere nominala. Determinarea, pentru fiecare schema de conexiuni, a raportului de transformare kT si compararea lui cu raportul numerelor de spire kW.

3. Determinarea grupei de conexiuni pentru schemele realizate anterior: Yy si Yd.

4. Masurarea rezistentelor infasurarilor de faza prin metoda industriala a ampermetrului si voltmetrului intr-un circuit de curent continuu si verificarea relatiei: R1 ≈(kW)2 R2.


Modul de lucru si schemele de montaj:

1. In sistemele trifazate marimile nominale (tensiuni si curenti) sint intotdeauna marimi de linie. Pentru calcului tensiunilor de faza se tine seama de relatiile dintre marimile de linie si de faza, in functie de conexiunea infasurarii.

Conex. stea Y (y) Conex. triunghi D (d) Uf = Ul

2. si 3. Alimentarea transformatorului se face de la reteaua de tensiune trifazata. Legatura electrica dintre bornele omoloage ale infasurarilor primara si secundara (A-a) aduce la potentialul sursei ambele infasurari. Din motive impuse de protejarea sistemului izolator, valoarea tensiunii aplicate nu trebuie sa depaseasca nivelul tensiunii nominale pentru nici una dintre infasurari. De aceea, se recomanda ca  alimentarea sa se faca pe infasurarea de joasa tensiune, iar reteaua sa aiba tensiunea nominala cel mult egala cu tensiunea nominala a infasurarii alimentate.

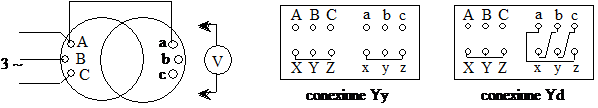

Schema generala de alimentare si masura       Schemele de realizare a

conexiunilor pe placa de borne

Se masoara si se trec in tabelul ce urmeaza valorile tensiunilor de linie primare si secundare, cat si tensiunile necesare determinarii experimentale a grupei de conexiuni.


schema de

conexiuni

UAB [V]

UBC [V]

UCA [V]

Uab

[V]

Ubc [V]

Uca

[V]

UBb [V]

UCb [V]

Y y

208

208

208

121

121

121

330

290

Y d

209

209

209

71

71

71

272

272

Pentru determinarea marimilor cerute la pct. 2. se aplica relatiile cunoscute intre marimile de linie si de faza pentru circuite trifazate si in particular pentru transformatoare trifazate:


Conexiunea stea Y (y)

Conexiunea triunghi D (d)

tensiunea de linie

Ul = UAB (ab) = UBC (bc) = UCA (ca)

curentul de linie

Il = S / ( Ul)

tensiunea de faza

Uf = Ul /

Uf = Ul

curentul de faza

If = Il = S / (3 Uf)

If = Il /  = S / (3 Uf)

Raportul de transformare kT = U11 / U2l = UAB / Uab si raportul numerelor de spire            kW = U1f / U2f se determina pentru fiecare schema. Datele calculate se trec in tabelul urmator:

Conex Ym

U1l

U2l

I1l

I2l

U1f

U2f

I1f

I2f

kT

kW

Yy 

208

121

4.44

7.63

120.08

69.85

4.44

7.63

1.71

1.71

Yd 

209

71

4.41

13.01

209

71

2.55

7.51

2.94

2.94

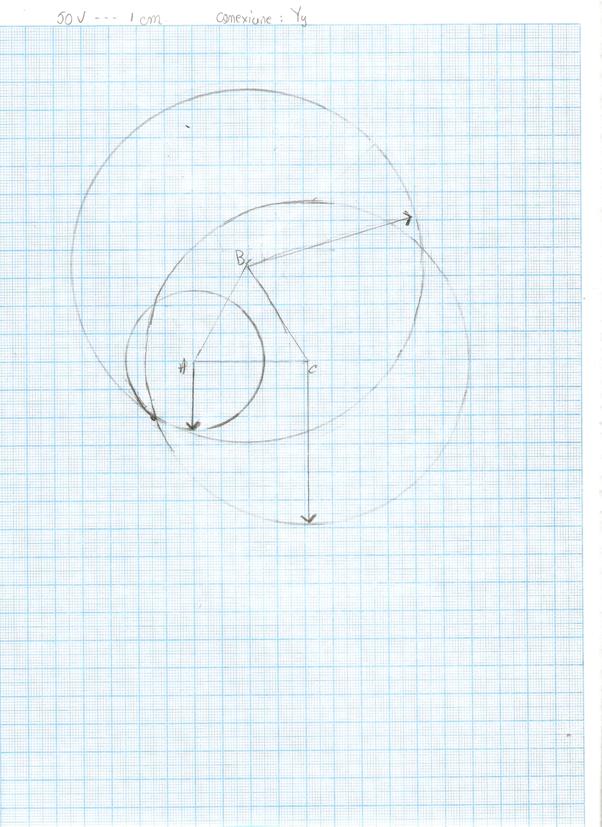

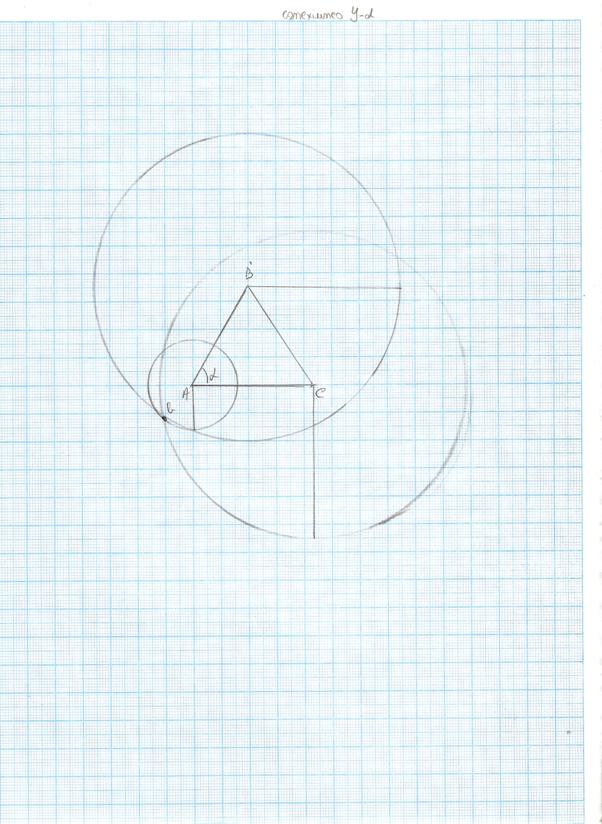

Indicele 'm' al grupei de conexiuni reprezinta numarul natural (1≤m≤12) care inmultit cu 30o da valoarea defazajului γ dintre tensiunile de linie omoloage din primar si secundar. Valoarea unghiului  γ se determina din diagrama fazoriala a tensiunilor de linie construita ca in figura alaturata, cu ajutorul fazorilor U1l=UAB=UBC=UCA si U2l=Uab=Ubc=Uca. Punctul A≡a, iar b se afla la intersectia cercurilor de raze Ab, Bb si Cb. Modulele fazorilor sunt proportionale cu valorile efective ale tensiunilor masurate anterior. Unghiul γ = m·30o se masoara de la fazorul UAB la fazorul Uab in sensul succesiunii fazelor.
