Redresoare monofazate dubla alternanta

Redresoare monofazate dubla alternanta

1. Redresor monofazat dubla alternanta cu priza mediana

In alternanta pozitiva, cand tensiunea are polaritatea fara paranteze conduce D₁ (polarizata direct), iar D₂ este blocata si U_s >0. In alternanta negativa conduce D₂ , D₁ fiind blocata si Us >0.

Rezulta Us >0 in ambele alternante.

Schema electrica:

2. Redresor monofazat dubla alternanta in punte

Schema electrica:

REFERAT: Ce sa faceti inainte de inundatie? REFERAT: Executarea si receptionarea ancorajelor metalice tip inel-con si dorn

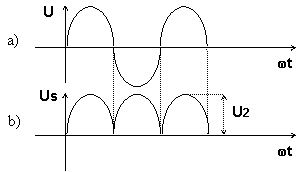

Forma de unda a tensiunii secundare.

Forma de unda a tensiunii redresate.

Forma de unda a u_s cu C conectat.

Forma de unda a id cand C este conectat.

Functionare:

a)- cu C neconectat.

Puntile redresoare monofazate pot fi realizate din 4 diode sau pot avea o structura monolitica cu patru terminale notate ( ~  + - ~ ). In fiecare alternanta se afla in conductie cate 2 diode iar celelalte sunt polarizate invers. In alternanta fara paranteze se afla in conductie D1 si D3 iar D2 si D4 sunt polarizate invers. In alternanta din paranteze se afla in conductie D2 si D4 iar D1 si D3 sunt blocate. Marimile specifice sunt aceleasi ca si in cazul redresorului prezentat anterior

b)- cu C conectat.

Se asigura cresterea u_S. Diodele sunt parcurse de impulsuri ale curentului ce asigura incarcarea condensatorului C.
