Receptori Serii FRX si 2 RRX

Receptori Serii FRX si 2 RRX

Descrierea echipamentului

Receptorii FRX sunt destinati sensului principal si dau semnal r.f. fie unui emitator optic, fie unui amplificator cu repartitor pentru linii din reteaua coaxiala

Receptorii 2 RRX primesc semnale de la emitatorul de pe sensul de intoarcere la un nod optic si dau semnal r.f. mai departe. In modul sunt doi receptori, ocupand un singur lacas intr-un sertar.

Fig.60 Modul receptor FRX

Receptor de banda integrala, sens principal, in noduri optice sau optoelectronice

Receptorii FRX 801 si 803 sunt functional identici, dar 803 primeste nivel optic mai mare: 801 FRX are plaja de intrare –10…+1 dBm, 803-FRX o are 0…+3 dBm. Primiii sunt aproape fara distorsiuni, aproape transparenti. Fotodioda hibrida de mare eficienta scoate raport semnal-zgomot foarte bun pe linii lungi.

FRX ocupa cu modulul un lacas in sertar si mai cuprinde automatica de comanda a opririi de securitate a unui emitator asociat si sistemul de supraveghere de stare Diamond Diagnostics.

Carcasa: este de aluminiu turnat, are aripioarele de racire brevetate si puncte de reglaj si control accesibile in fata.

Circuite interne: semnalul optic cade pe o fotodioda, este transformat in radiofrecventa si amplificat. Apoi semnalul de r.f. este transmis printr-un circuit de reglaj al nivelului la conectorul r.f. din spatele sertarului.

Panou frontal: Un LED bicolor indica functionarea normala si starea de alarma. Nivelul optic de intrare si nivelul de r.f. de iesire (minus 20dB) pot fi masurate in puncte de masura.

Panoul din spate: FRX are in spate un conector r.f.de iesire, un conector pentru interfata cu reteaua si un conector pentru electroalimentare.

Tipuri: dupa nivelul optic necesar si tipul de conector

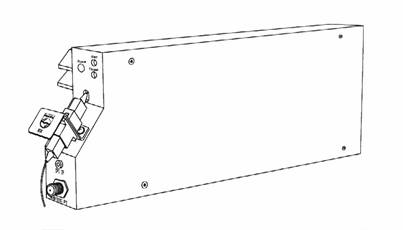

Fig.61 Modul receptor 2 RRX

Receptori de cale de intoarcere, doi intr-un modul

Receptorii 2 RRX primesc semnale optice de la emitatorii de intoarcere dintr-un nod electro-optic, cuprinde automatica de oprire de securitate si sistemul de supraveghere a starii Diamond Diagnostics.

Carcasa : este de aluminiu turnat, are aripioare de racire brevetate, puncte de masura si butoane de reglaj in fata.

Circuite interne: semnalul optic cade pe fotodioda, este transformat in r.f., apoi amplificat, trecut prin circuitul de reglaj al amplificarii si dus la una din mufele r.f. din spate. Receptorii sunt total separati optic si in r.f. izolatia intre ei este mai mare decat 65 dB.

Semnalul optic de intrare este supraveghiat automat si scaderea lui sub un anumit prag activeaza o alarma.

Panoul frontal: Un LED bicolor semnalizeaza functionarea normala (verde) si starea de alarma (rosu).

Pe panou sunt puncte de masura pentru semnalul optic de intrare si iesirea de radiofrecventa. Se poate regla nivelul semnalului de iesire de r.f. pe o plaja de 10 dB. Se poate ajusta si pragul semnalului optic de intrare sub care se ajusteaza alarma.

Panoul din spate: are conectorul de alimentare, cel de interfata cu reteaua si doi conectori coaxiali de r.f.

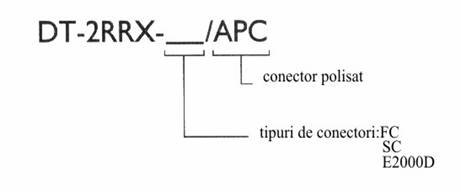

Tipuri

Comenzi, semnalizari, conectori FRX

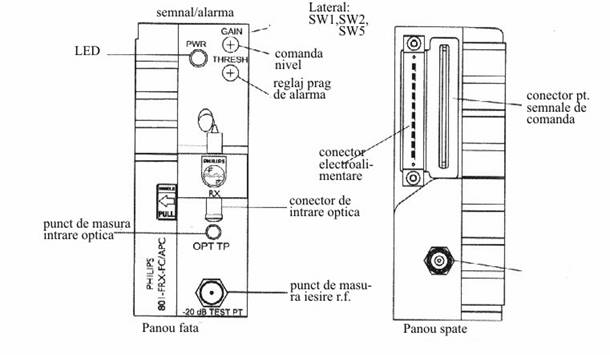

Fig.62 Comenzi, semnalizari si puncte de masura pe FRX

Denumire Descriere

LED Semnal/alarma          Verde=functionare normala

Rosu =nivel optic la intrare sub prag

Reglaj de nivel GAIN         Regleaza nivelul r.f. de iesire (max.6 dB)

Reglaj prag de alarma       Ajusteaza pragul de semnal optic sub care se lanseaza

THRESH alarma

Punct de masura intrare Semnal de c.c. proportional cu nivelul optic la intrare

optica OPTTP

Punct de masura al           Iesirea de radiofrecventa – 20 dB

semnalului r.f.

Conector de iesire r.f. Scoate semnalul de radiofrecventa din modul

Conector pentru semnale Legatura directa la cartela de interfata cu reteaua si la

de comanda                      liniile alese pentru oprire manuala

Conector pentru elec- Conector regleta cu 10 contacte

troalimentare

SW1 si SW2                       Comutatoare rotative cu 10 pozitii pentru oprirea automata

(lateral, nu apar in fig.)       de securitate

SW 5 Comutator rotativ cu 10 pozitii, fixeaza periodicitatea incer-

(lateral, nu este in fig.)       carilor de repornire. Din fabrica este pus la cca.65 sec.

2 RRX

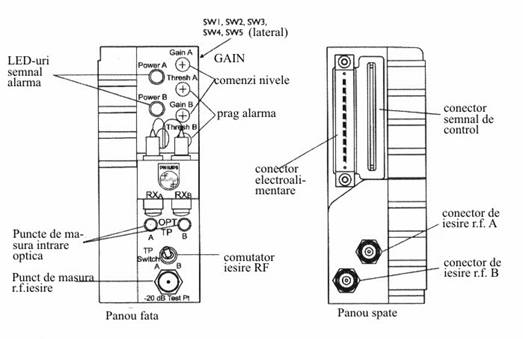

Fig.63 Comenzi, semnalizari si puncte de masura pe 2 RRX

Denumire Descriere

LED-uri semnal/alarma       Verde = functionare normala

fiecare receptor cate          Rosu= nivel optic la intrare sub prag

unul

Reglaj de nivel GAIN           Regleaza nivelul de iesire r.f.(max.6 dB)

fiecare receptor cate unul

Reglaj prag de alarma         Stabileste pragul de semnal optic sub care se declan-

THRESH seaza alarma

fiecare receptor cate unul

Puncte de masura intrare Semnale de c.c. proportionale cu nivelul optic la fiecare

optica OPT TP intrare

fiecare intrare cate unul

Comutator basculant al       Comuta punctul de masura unic manual pe receptorul A

punctului de masura r.f.      sau B

Punct de masura iesire       Comuta pe A sau B. Arata 20 dB sub nivelul real.

radiofrecventa(unic)

Conector de alimentare      Tensiunile continui vin la conectorul cu 10 contacte

c.c.

Conector de semnale de     Conexiune directa la placuta de interfata si la liniile

comanda                             alese pentru oprirea manuala

Conectori de iesire radio- Tip G pentru radiofrecventa. Semnalele marg de aici fie

frecventa (doi) la alt emitator (intr-un nod), fie la alte echipamente (in

capul de retea).

SW1,SW2,SW3 si SW4       Comutatoare cu 10 pozitii pentru oprire automata. Prin ele

Receptorii trimit semnale logice la emitatorul corespunzator

de pe sensul direct pe o anumita linie. SW1 si SW2 pentru

receptorul A, SW3 si SW 4, pentru receptorul B

SW5  Comutator cu 10 pozitii pentru stabilirea intervalului de in-

Cercare de repornire dupa o cadere automata. Din fabrica

este reglat pe 65 secunde.

Descriere functionala

FRX

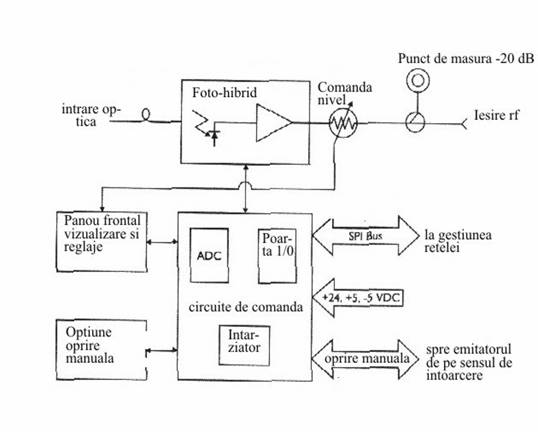

Fig.64 Functiile FRX

-Semnale optice pe calea principala: intra in receptor printr-un conector optic instalat din fabrica. Receptorul contine un circuit hibrid cu o fotodioda si un amplificator de r.f. pentru semnalele optice primite.

-Semnalele de r.f. pe calea principala sunt indrumate de la amplificator la circuitele de comanda a nivelului de iesire, unde cu un atenuator de 6 dB plaja se regleaza nivelul iesirii. Alte circuite interne compenseaza panta si asigura orizontalitatea caracteristicii de frecventa.

-Alimentarea: intra prin regleta cu 10 contacte si este trimisa unde trebuie in montaj.

-Semnale de comanda: FRX trimite si primeste informatii de stare si comenzi printr-un conector de muchie si le foloseste la oprirea automata si supravegherea starii componentelor.

2 RRX

-Fluxul optic de intoarcere: semnalele optice intra in fiecare receptor printr-un conector optic instalat din fabrica, pe panoul frontal.

Fotodioda PIN le transforma in semnale de radiofrecventa. Fiecare receptor are traseul optic de intrare propriu.

-Fluxul de r.f. de intrare: semnalele de r.f. sunt transmise de la fotodioda la amplificatorul de r.f. Circuitele de reglaj al nivelului ajusteaza nivelul pentru iesire. Fiecare receptor are propriile circuite de r.f.

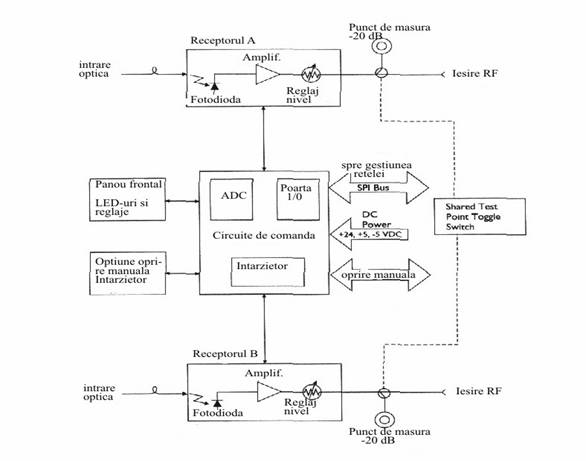

Fig.65 Functiile 2 RRX

-Alimentare c.c. intra in receptor prin conectorul de alimentare cu 10 contacte si este trimisa la componentele active.

-Semnale de comenzi: 2 RRI comunica cu echipamentul de gestiune a relelei din protocolul SPI.

Semnalele de monitorizare din retea intra si ies din receptor printr-un conector de tip muchie de pe panoul din spate.

Daca se foloseste supraveghierea de stare, 2 RRX furnizeaza urmatoarele informatii:

-codul de identificare al modulului

-puterea optica de intrare

-pragul reglat al alarmei

-pragul de alarma functie/oprit

Oprirea automata, optionala foloseste tot conectorul de supraveghere a retelei.

Oprirea automata

Oprirea automata nu necesita nici un logicial; este constituita din circuite si nu cere nici un echipament in plus. Din fabrica este nefunctionala.

Oprirea automata impiedica transmisia optica pe fibre avariate (pentru protejarea personalului de interventie). Este un proces activ, comandat de un semnal logic. Lipsa semnalului logic nu opreste emitatorul, asa ca acesta functioneaza in lipsa receptorului care-l poate opri sau cand nu se foloseste automatica de oprire.

Oprirea are loc simultan:

-emitatorul face parte dintr-o linie activa in ambele sensuri

-receptorul de pe intoarcere si emitatorul de pe sensul principal comunica

-receptorul de pe sensul de intoarcere simte lipsa luminii si trimite la receptor semnalul de oprire cuvenit.

Daca se doreste ca automatica sa lucreze, receptorul trebuie aranjat

Inaintea instalarii modulului in sertar. Daca nu, se trece la pag.177.

Receptorul de intoarcere poate comanda oprirea emitatorului din acelasi sertar sau din altul:

in acelasi sertar semnalele logice de la receptor trec in emitator prin cablajul si regletele de pe spatele sertarului.

REFERAT: Ce sa faceti inainte de inundatie? REFERAT: Executarea si receptionarea ancorajelor metalice tip inel-con si dorn

Dintr-un sertar in altul semnalul logic trece printr-un cablu cordon cu conectori cu 16 contacte la ambele capete intre conectorii de oprire manuala ai sertarelor.

Functionarea cand intreruperea este pe sensul principal

-la modul urmator nu se primeste semnal optic; atunci emitatorul pentru sensul de intoarcere (NRT) din acel nod este comandat sa nu emita, receptorul de la nodul precedent 2 RRX constata lipsa receptiei si comanda oprirea emitatorului de pe fibra defectata.

Fig.66 Oprire automata: intrerupere pe sens principal

Functionarea cand intreruperea este pe intoarcere

-2 RRX nu primeste semnal optic si comanda oprirea emitatorului FRX constata disparitia semnalului si opreste si receptorul de pe sensul de intoarcere

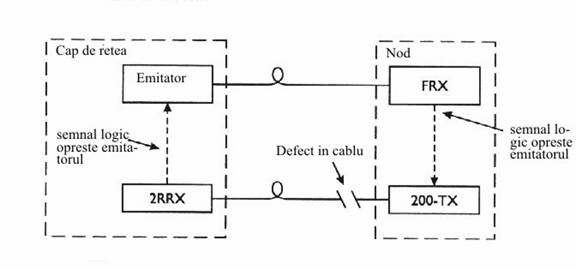

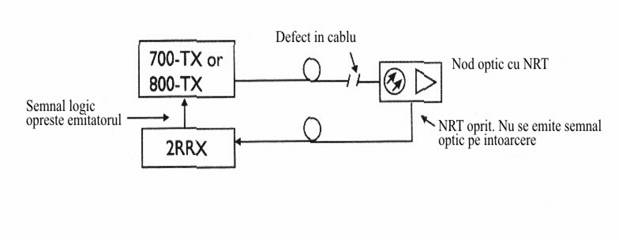

Fig.67 Oprire automata : intrerupere pe intoarcere

Dupa oprire, receptorul de pe intoarcere trimite periodic semnale de repornire la emitator sa verifice calea de transmisie. Cand FRX primeste lumina, comanda emitatorul 200 TX, daca daca emisiunea lui nu ajunge la 2 RRX, acesta opreste imediat emitatorul si revine mai tarziu.

Obs. Nu se discuta efectul acestor probe periodice asupra securitatii: o proba (pe o sectiune de ord.50 km) dureaza cel putin 0,5 msec. Si poate produce in acest timp o leziune in ochi? Pragul de 90 t ^¾ μJ/mm² este mult depasit la 1 m de spartura.

Reglarea automaticii de oprire

Receptorul FRX trebuie conectat la emitatorul comandat de el. Pentru aceasta:

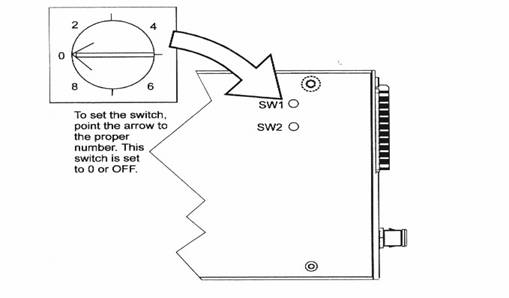

-se gasesc comutatorii corespunzatori pe latura modulului

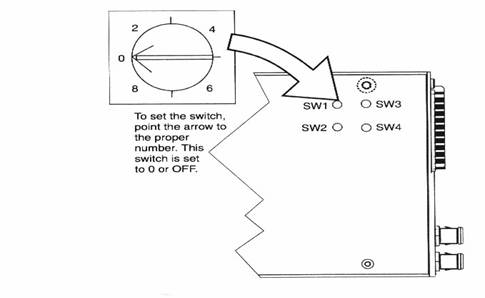

-cu o surubelnita de reglaj nemetalica se pun comutatorii pe pozitiile cuvenite (din pag.171) aducand sageata la numerul respectiv.

Daca receptorul are rezerva activa, v.pag.277

Pozitii de comutatori pentru oprirea automata

*)Linia 17 nu este legata la comutatorii SW1…SW4. Ea este masa pentru sertar, legata exterior la masa generala.

**)Liniile 9 si 18 nu se folosesc decat daca receptorul si emitatorul corespondent sunt in acelasi sertar.

Trebuie sa sa stie sigur ca emitatorul corespunzator pentru sens principal a fost aranjat

pe acelasi numar de linie (v.pag.113-114

Fig.68 Reglarea automaticii de oprire la FRX

FRX are doi comutatori laterali pentru oprirea automata, pusi din fabica pe zero (fara oprire automata)

Fig.69 Reglarea automaticii de oprire la 2 RRX.

2 RRX are doua perechi de comutatori: SW1 si SW2 pe RX_A = SW3 si SW4 pe RX_B. Din fabrica toti au fost pusi pe 0 (fara oprire automata).

Daca receptorul si emitatorul sunt in acelasi sertar, operatia este incheiata. Daca sunt in sertare diferite, intre ele se va instala un cablu cordon cu capetele introduse in regletele de oprire manuala ale celor doua sertare.

Stabilirea timpului de incercare de repornire

Din fabrica este 65 secunde (pozitia 5 pe comutatorul SW5. Daca nu trebuie ales altul, se poate trece la instalarea receptorului.

Atentie! Daca mai multi receptori au de oprit acelasi emitator, numai unul are voie sa incerce repornirea: toti ceilalti trebuie sa aiba SW5 pe OFF (0).

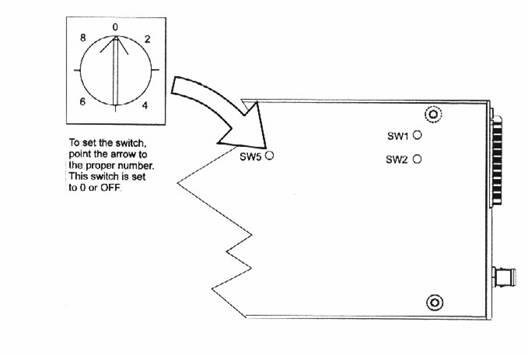

Fig.70 Stabilirea timpului de repornire

Pentru valorile din tabel se duce sageata la numarul dorit. In desen este pe 0 (nu se fac incercari)

-Reglarea se face cu surubelnita de reglaj nemetalica.

Timpi de incercare (precizie ± 10%

Pozitia Secunde

0           nu actioneaza

1           5

2           20

din fabrica          5 65

9           nu actioneaza

Instalarea in sertar

Procedeul este comun pentru FRX si 2RRX.

Atentie! Ca sa se poate folosi oprirea automata (p.167 – 174) receptorul tre-

buia aranjat in acest scop inainte de instalare in sertar.

Inainte de instalare se recitesc instructiunile (p.175-183)

A nu se deranja modulele deja instalate, mai ales fibrele. A nu se indoi, rasuci sau agata vreo fibra!

Atentie! Emitatorii optici electroalimentati produc fascicule invizibile.

Fluxuri invizibile pot exista in cablul optic si cand emitatorii de la un

Capat nu sunt in functie.

Oricand un cablu optic este deconectat, trebuie evitata privirea extremitatii lui.

Inainte de a incepe curatarea conexiunilor optice trebuie asigurararea absoluta ca la nici un capat al cablului nu exista nici un emitator in functiune.

Scule si echipament

Receptor (FRX sau 2 RRX)

-Sertar DT montat in rama

-Adresa numerica a liniei de comunicatii pentru oprirea automata (comandata de acest receptor) a emitatorului corespondent.

-Surubelnita de reglaj nemetalica

-Capisoane curate de pus peste conectori

-Aer comprimat, cu tub si duza

-Betisor curatator Philips Fiber-Connect –CLNR-ST si carpa de sters Fiber –Connect CLNR-RT

-Conector optic de intrare corespunzator cu cel de pe receptor

-Analizor de spectru sau instrument analog

-Masurator de putere optica

-Fibra optica saritoare cu conector corespunzator

-Cablu de radiofrecventa

-Sarcina de 75 ohmi cu mufa F

Instalarea receptorului

Se recomanda deconectarea de la priza electrica a sertarului inainte de a

Incepe sa se instaleze sau sa se scoata un modul.

Atentie! Daca, totusi, modulul se introduce intr-un sertar pus sub tensiune

Este necesara deosebita atentie.

1.Se trage in jos jghiabul cu fibre, cu putere ca sa iasa bilele cu resort din gaurile de pe sertar, dar cu atentie sa nu se agate vreo fibra. Cand se intind in jghiab, fibrele trebuie sa fie destul de lejere, ca sa nu se traga de ele odata cu jghiabul.

2.Se alege un lacas neocupat si nerezervat pentru vreun alimentator.

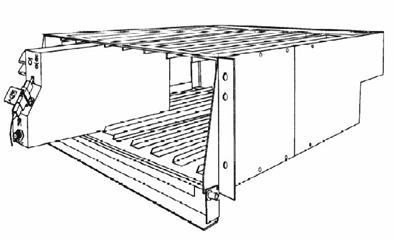

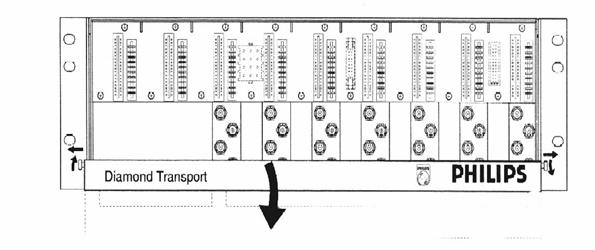

Fig.71 Deschiderea jghiabului (echiv.fig.44)

3.Se apuca modulul receptor, cu aripioarele pe stanga.

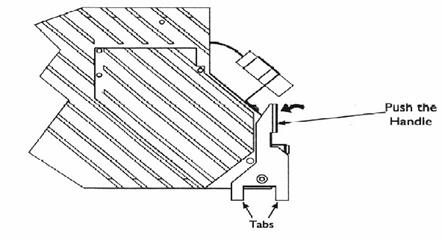

4.Se impinge manerul modulului (de la stanga lui) cand se introduce modulul in lacas. Dintisorii de blocaj de la baza se prind in sertar si asigura conexiuni certe ale conectorilor de alimentare si interfata.

Fig.72 Instalarea modulului

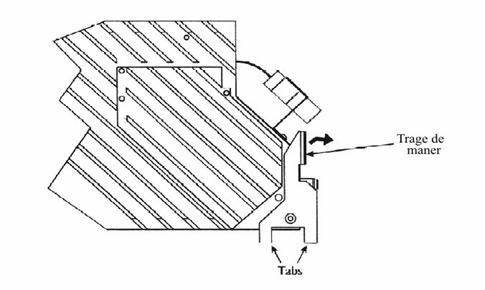

Se impinge modulul pana ce dintisorii se prind in sertar. Se lasa jghiabul coborat si se fac legaturile optice.

Fig.73 Instalarea modulului

Se impinge cu manerul pana intra in modul. Se trece la pag.179.

Conectarea optica

Fiecare receptor are conectorul optic montat din fabrica. Conectorul fibrei optice trebuie sa sa potriveasca cu al receptorului.

Atentie! Inainte de a atinge sau privi fibra trebuie avuta siguranta ca,

La cealalta extremitate a ei, emitatorul care transmite prin ea este

oprit (cheia lui pe orizontala sau scoasa).

Inainte de a incepe trebuie verificat ca cheia de pornire a laserului este pe OFF (orizontala).

Chiar cand emitatorul nu este in functie, pe fibre pot fi fascicule de laser, invizibile si totusi putand provoca orbire ireversibila. Oricand cablul si emitatorul nu sunt conectate unul la altul, se va evita contactul cu capactul cablului sau iesirea optica.

Conectarea fibrei:

1.Se asigura ca emitatorul de la cealalta extremitate a fibrei nu functioneaza si nu va fi pornit decat la comanda data (telefonic) de la statia cu receptorul.

2.Se curata conectorul de pe receptor.

3.Se conecteaza un masurator de putere la capatul fibrei care soseste, se comanda pornirea emitatorului ( de la celalalt capat), se noteaza puterea masurata ca valoare de referinta, se comanda si se verifica oprirea emitatorului.

Nota: daca se instaleaza 2RRX se face masuratoarea pe fiecare din cele 2 fibre sosite.

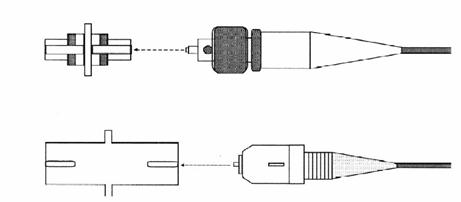

Fig.74 Conectori optici (identica cu fig.50 p.126)

Obs. Conectorul E2000 seamana mult cu conectorul cu agrafa SC.

4.Daca puterea primita este acceptabila, se conecteaza fibra la receptor, aliniind ridicatura de pe conector cu santul de pe mufa din peretele separator si impingand conectorul.

Conector FC: se roteste gulerul filetat spre dreapta pentru a-l strange.

Conector SC sau E2000: impingand trebuie sa se auda un tacanit.

Daca nu, se apuca de corpul conectorului si se impinge.

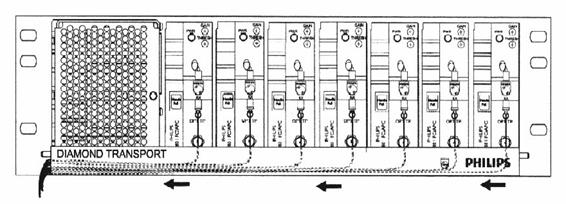

5.Se duc fibrele prin jghiab, cu grija sa nu se incalece peste altele preexistente.

Fig.75 Indrumarea fibrelor

Pot fi toate indreptate spre acelasi capat al jghiabului, sau cele de la module mai din dreapta spre dreapta si cele mai din stanga spre stanga.

(in figura nu sunt receptoare FRX)

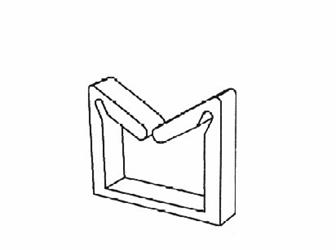

Fibrele se mentin cu clemele de plastic montate in jghiab si trebuie sa stea lejer, nu inghesuit.

Fig.76 Cleme pentru tinerea fibrelor

6.Se readuce in sus jghiabul, asa ca bilele sa intre in adanciturile sertarului.

Conexiunile de radiofrecventa

Conectorii de radiofrecventa de iesire sunt pe panoul din spate al mopdulului, dar ei se conecteaza la conectorii sertarului pe dinlauntru, iar cablele care pleaca in retea la conectorii sertarului pe dinafara.

1.Conectorii corespondenti pe sertar sunt:

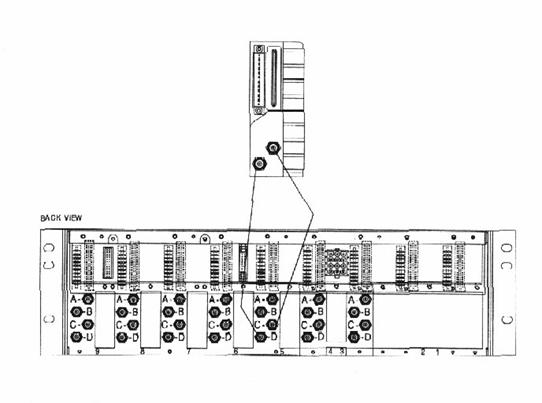

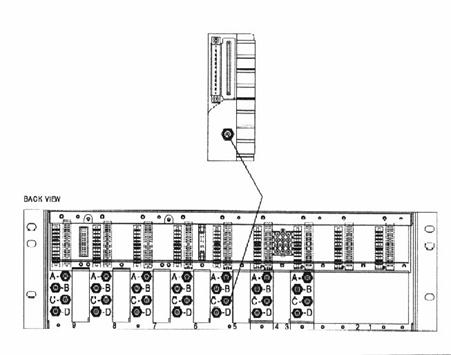

-pentru FRX cel notat cu C in fig.77

-pentru 2RRX cei notati cu C (pentru RX_A) si D (pentru RX_B) in fig.78

2.Se conecteaza la conectorii corespunzatori cablul/cablele de r.f. RG-59 pe dinafara sertarului. Se trece la pag.185.

Fig.77 Conectarea de r.f. a lui FRX

Fig.78 Conectarea de r.f. a lui 2RRX

Reglajul

Dupa instalarea receptorului si conectarea intrarilor optice si iesirilor de r.f., pentru a-l pune in functie normala trebuie:

-verificata corectitudinea LED-urilor de pe panoul din fata si a punctelor de masura

-reglat pragul de alarma al intrarii optice (optional)

-masurat nivelul de iesire si reglat, daca este cazul, cu comanda de amplificare

Echipamente si unelte

Receptor montat in sertar si instalat intr-o linie de transmisie

-schema sistemului, aratand atenuarile de traseu si nivelele de iesire din emitatori

-sursa optica pe 1310 resp.1550 nm

-atenuator optic

-masurator de putere optica

-voltmetru

-analizor de spectru sau masurator de nivel de semna;

-surubelnita de reglaj nemetalica

Manevrarea elementelor reglabile ale receptorului

Pe panoul frontal al receptorilor FRX si 2 RRX sunt indicatori de putere, reglaje de amplificare, reglaje de prag al intrarii pentru alarma si puncte de masura optice si de r.f.

LED-ul indicator de putere optica (PWR) lumineaza verde cand receptorul functioneaza normal si rosu cand n-are semnal optic suficient (peste prag) la intrare.

Comanda de amplificare (GAIN) este un potentiometru care creste amplificarea cand este rotit spre dreapta si o scade spre stanga. FRX are o pplaja de reglaj de 6 dB, 2 RRX de 10 dB.

Pragul de alarma optic (THRESH) poate fi modificat fata de valoarea din fabrica.Aceasta este:

-8 dBm pentru FRX

-18 dBm pentru 2 RRX

Punctul de masura pentru puterea optica (OPT TP) se foloseste la reglarea pragului de alarma.

Punctul de masura pentru radiofrecventa indica nivelul de iesire minus 20 dB si se foloseste la reglarea nivelului de iesire.

Reglarea nivelului de alarma optic (optional)

Se poate ajusta sau scoate din functie alarma. Ca sursa de semnal poate fi cea reala (fibra venita de la statia precedenta) sau o sursa locala pentru masuratori. In primul caz puterea la capatul fibrei trebuie masurata cu un masurator de putere optic inainte de a fi folosita ca referinta.

Intai se stabileste din proiect nivelul de intrare maxim necesar la receptie si apoi se regleaza pragul.

1.Se insereaza un atenuator optic intre sursa si receptor, cu conectori corespunzatori.

2.Se verifica electroalimentarea sertarului sa fie in functie.

3.Cu un voltmetru se masoara tensiunea de la OPT TP si se converteste in dBm.

4.Se regleaza din atenuatorul optic pana ce tensiunea citita corespunde pragului dorit.

Tabel de corespondente la punctul de masura OPT TP.

(la 1310 nm dB = 10 log V c.c.; la 1550 nm dBm = 10 log (0,869 V c.c.)

5.Cu o surubelnita nemetalica se roteste butonul de reglaj spre stanga foarte incet si atent pana ce LED-ul de putere trece pe rosu. Daca nu se opreste imediat rotirea sau daca se roteste prea repede, pragul va fi pus gresit.

6.Se dezalimenteaza sursa de semnal si se scoate atenuatorul optic.

7.Se conecteaza la receptor capatul fibrei linie de trasmisie.

Renuntarea la alarma optica

Daca se renunta la alarma, LED-ul de putere optica ramane mereu verde. Inainte de a actiona se mai cugeta daca asta se doreste. Se opereaza astfel:

1.Se desface intrarea optica. LED-ul lumineaza rosu.

2.Se roteste reglajul de prag spre stanga pana ce LED-ul lumineaza verde.

3.Se curata si se reconecteaza fibra. LED-ul ramane verde.

Atentie! Evident, nici o manevra asupra fibrei nu se intreprinde de-

cat dupa ce la statia precedenta s-a scos din functie emitatorul.

Cand fibra este scoasa (1 de mai sus) si pana dupa ce este pusa

La loc 3) de mai sus) emitatorul trebuie sa fi fost stins si ramas stins.

Masurarea iesirii de radiofrecventa si reglarea amplificarii

Se verifica daca sertarul este electroalimentat si se pune in functie emitatorul pe care-l receptioneaza receptorul in studiu.

Atentie! Cand se lucreaza cu 2 RRX trebuie comutata iesirea de masu-

Ra pe receptorul cuvenit.

Cu un analizor de spectru se masoara nivelul la mufa de masura cu – 20 dB. Daca rezultatul este corespunzator, nu mai este nevoie de nimic altceva. Daca nu, se intervine asupra nivelului rotind de butonul GAIN cu surubelnita nemetalica (spre stanga spre a-l micsora, spre dreapta spre a-l creste). Se reciteste nivelul la mufa de masura si se mai corecteaza daca nu este corect.

Important! A nu se uita ca fiecare receptor trebuie masurat si reglat in par-

Te in cazul 2 RRX, actionand comutatorul TP din fig.63 (pe A respectiv pe

B).

Scoaterea modulului din sertar

1.Se scoate din functie emitatorul care trimite semnal optic receptorului in cauza. Receptorul va iesi din functie si el (prin automatica de oprire).

2.Se desface cu grija conectorul optic al fibrei de pe fata receptorului. Nu se trage de conector.

3.Se trage cu putere in jos jghiabul cu fibre.

4.Se misca usor spre stanga manerul de pe latura stanga (cea cu aripioare de racire) a modulului, apoi se trage de el inspre in fata, ca sa iasa conectorii din regletele si mufele sertarului.

5.Dupa ce s-a scos modulul (si s-a rezolvat destinatia fibrei desfacute de receptor) se ridica la loc jghiabul cu fibre.

Fig.79 Scoaterea modulului

Cu manerul se elibereaza si se trage modulul din sertar afara.

Specificatii (ce se pot schimba prealabil)

FRX         Note 801-FRX 803 FRX Unitati

Optice

Domeniu de λ de intrare                                    1200-1600 nm

Domeniu de nivele                        a -10…+1 0…+3 dBm

Tip de fibra                                                        9/125/900 μm

Tip de conector (APC)  FC,SC, E2000

Electrice (r.f.)

Largime de banda 45…862 MHz

Nivel de iesire de r.f. (minim):

(Valorile din tabel sunt pentru incarcari cu canale americane;

de retinut: cu incarcare mare ≥ + 13 ≥ +21 dBmV

cu incarcare 60% ≥ + 15 ≥ + 23 dBmV

Linearitate cu frecventa c ±0,5(±0,75) dB

Domeniu de reglare a nivelului                          0…6 dB

(fata de max.)

Punct de masura (fata de nivelul -20±1 dB

De iesire)

Distorsiuni   d

Supraveghierea de stare

Putere optica receptionata a,e 1,0 mW/V

Indicator de prezenta a puterii optice LED verde

Indicator de alarma (putere sub prag) LED rosu

Plaja de ajustare a pragului de f +1…-8 dBm

Alarma

Consum electric (max.)                                         13 W

Ambientale - mecanice

Temperaturi de lucru       0°…50° C

Temperaturi de depozitare -40°…60° C

Dimensiuni                                                       12,1x4,6x35,6 cm

Greutate                                                                   1,59 kg

a.     pe 1310 nm

b.     (se refera la incarcarea emitatorului)

c.      la nivele intre maxim si 6 dB sub maxim

d.     distorsiuni neglijabile la nivelele de intrare optice recomandate

e.     in domeniul de nivele de intrare, cu precizie ± 0,5 dB la 25° C

f.       din fabrica facut - 8 dBm ± 1 dB

2 RRX   Note Fiecare receptor Unitati

Optice

Domeniu λ de intrare                                             1200-1600 nm

Nivel maxim la intrare                                                   + 1 dBm

Tip de fibra 9/125/900 μm

Tip de conector (APC)                                            FC,SC,E 2000

Electrice (r.f.)

Largime de banda                                                       5…200 MHz

Nivel de iesire de r.f.(minim)                         a +20 dBmV

Linearitate cu frecventa (numai receptorul) 2 dB

Diferenta de nivel intre f_max si f_min ± 2 dB

Domeniu de reglare a nivelului (minim)        b 10 dB

Impedanta                                                                         75 ohmi

Atenuare de reflexie – la atenuare maxima 14 dB

- la atenuare minima 10 dB

Punct de masura (± 1 dB)                                                -20 dB

Distorsiuni                                                     c

Supraveghierea de stare – ca FRX d,e

Consum electric

Ambientale – mecanice

Temperatura de lucru                                               0°40° C

Temperaturi de depozitare     -40…60° C

Dimensiuni si greutate      - ca FRX

a (nu se refera la incarcarea cu canale americane)

b Potentiometru de pe fata modulului

c La nivele de iesire recomandate distorsiunile sunt inobservabile

d Precizia ± 0,5 in domeniul de intrari + 1…-10 dBm – v.si pag.187

e din fabrica facut –18 dBm ± 0,1 dB
