LUCRARE DE CERTIFICARE A COMPETENȚELOR PROFESIONALE

TEMA: INSTALAȚIA ELECTRICA A UNUI IMOBIL

INTRODUCERE

DEFINIREA ȘI CLASIFICAREA INSTALAȚIILOR ELECTRICE INTERIOARE

Prin instalații electrice se ințelege acele instalații care sunt destinate a folosii energie electrica pentru forța, iluminat și alte scopuri industriale sau casnice.

Din punct de vedere al locului unde se executa , instalțiile electrice se impart in

- instalații electrice interioare, care cuprind conductoarele cu toate elementele accesorii de montaj, intrerupere, protecție etc. ce se monteaza in interioarul cladirilor de orice fel

- instalații exterioare, la care elementele instalației sunt montate in afara cladirilor.

Dupa modul in care se executa, instalațiile electrice se impart in:

- instalații electrice executate aparent, la care conductoarele electrice, prizele, intrerupatoarele sunt montate in mod vizibil. Astfel de instalații se folosesc in special in halele industriale prevazute cu grinzi sau cu ferme metalice, in subsoluri, poduri, pe șantiere etc.

- instalații electrice executate ingropat, la care conductoarele electrice nu vad fiind ingropate in tencuiala zidariei, iar corpurile prizelor, intrerupatoarele, dozele etc. sunt de asemenea introduse in niște locașuri, astfel incat se vad doar capacele. Instalațiile executate ingropat sut mai estetice și sunt folosite in locuințe, sali de spectacole, cladiri publice, birouri etc. Structura și execuția instalațiilor electrice depind și de destinația cladirilor precum și de modul in care lucreaza.

MATERIALELE NECESARE EXECUTARII INSTALAȚIILOR ELECTRICE INTERIOARE

Principale materiale folosite pentru executarea instalațiilor electrice interioare sunt:

conductoare, tuburi protectoare și diverse accesorii.

1.Tuburi protectoare

Tuburile de protecție se utilizeaza pentru protejarea conductoarelor electrice din instalații, contra stricaciunilor produse de lovituri, praf, umezeala sau vapori.

Tuburile se pot monta ingropate in zidarie, sub tencuiala, in planșee, sub rabiț sau sub pardoseala, sau se monteaza aparent.

Pentru locuințe se inglobeaza tuburi de protecție (din PVC sau metal) IPY sau tubir viflate. In acest fel, se reduce foarte mult manopera pe șantier.

2. Accesorii pentru tuburile de protecție

Legaturile dintre tuburile de protecție se exectuta cu accesorii specialte cum sunt scoabe de fixare, manșoanele mufe de legatura) dozele și cutiile de ramificație, coturile și curbele.

Scoabele sunt piese metalice., fabricate din banda de oțel laminata la rece și sunt utilizate la fixarea tuburilor in cazul instalațiilor aparente. Pentru fixarea mai multor tuburi sub tavan sau pe ziduri se folosesc console.

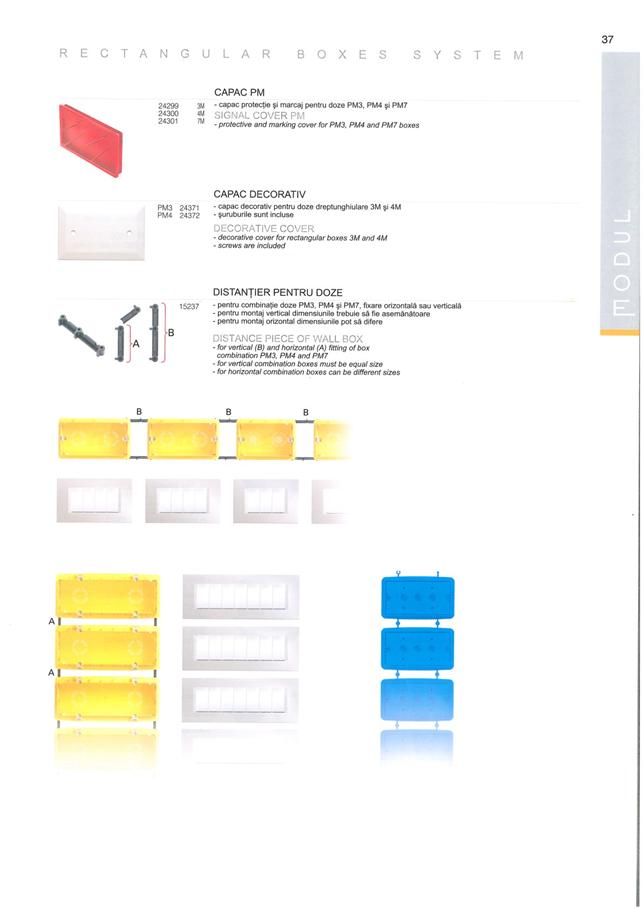

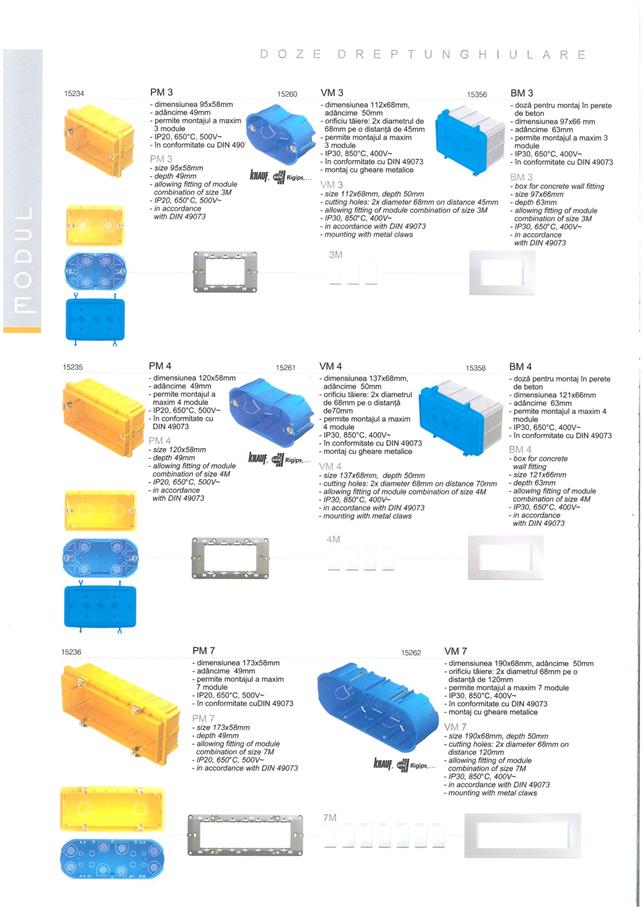

Dozele sunt cutii rotunde sau patrate, confecționate din material plastic(PVC ignifugat) avand la periferie un numar variabil de gauri. Aceste gauri servesc pentru introducerea capetelor tuburilor care se imbina. Fiecare doza este prevazuta cu cate un capac de inchidere.

Dozele se utilizeaza la locuri de ramificație a conductei sau ca locaș pentru aparate de conectare(intrerupatoare, comutatoare), și de alimentare (prize).

Dozele pentru aparate se intrebuințeaza in instalațiile ingropate executate cu tuburi IPY. Ele pot sa aiba o singura gaura sau mai multe.

Dozele de ramificație difera dupa tipul tubului la care urmeaza a fi folosite. Dozele au gauri laterale sau in fund. Colțurile servesc pentru montarea tuburilor la colțurile camerelor pentru coborarea tuburilor din instalații spre aparate. Ele schimba direcția tubului cu 90 grade. Tot pentru schimbarea direcției tubului de protecție cu 90 grade se utilizeaza curbele.

CAPITOLUL 1. GENERALITATI

1.1. Definitii și tehnologie

Prin instalatie electrica interioara se intelege intreaga instalatie electrica a unui consumator, situata in aval de punctul de delimitare cu furnizorul, ce serveste la alimentarea cu energie electrica a tuturor receptoarelor electrice.

Prin receptor electric se intelege ansamblul electric care absoarbe energia electrica și o transforma in alte forme de energie (luminoasa, termica sau mecanica) folosite in scopuri utilitare.

• Prin puterea instalata a unui receptor se intelege puterea nominala a unui receptor electric.
• Prin putere instalata a unui consumator se intelege suma puterilor instalate ale receptoarelor consumatorului respectiv.
• Prin putere maxima absorbita de un consumator se intelege cea mai mare valoare a puterii medii de durata intr-o perioada considerata și intr-un interval de timp de 15-30 sau 60 minute, in functie de caracteristicile sarcinii.
• Prin tabloul de distributie al abonatului se intelege tabloul electric care primeste energia electrica direct din reteaua furnizorului și din care se distribuie energia pe circuitele receptoarelor electrice.
• Prin circuit electric se intelege ansamblul elementelor conductoare de curent care alimenteaza receptoarele electrice. Din tabloul de distributie al abonatului se ramifica circuite separate pentru iluminat și separat pentru prize, dimensionate in functie de numarul de corpuri de iluminat si de prizele montate in locuinta abonatului.
• Prin curent admisibil in conductor se intelege valoarea permanenta a intensitatii curentului pe care o poate suporta un conductor, fara ca temperatura sa de regim permanent sa depaseasca o valoare specifica.
• Prin curent nominal se intelege curentul admisibil in conductor pe care este prevazuta instalatia electrica.
• Prin curent de suprasarcina se intelege orice curent superior celui nominal, produs intr-un circuit electric fara defect.
• Prin curent de scurcircuit se intelege supracurentul produs de un defect de impedanta neglijabila intre puncte aflate la potential diferit in functionare normala.
• Prin curent de defect se intelege curentul care apare ca urmare a unei strapungeri sau conturnari a izolatiei.
• Prin curent de defect la pamant se intelege curentul de defect care se scurge in pamant.
• Prin coloana electrica se intelege partea de bransament prin care se realizeaza legatura dintre firida de bransament și instalatia electrica a consumatorului.
• Prin bransament electric se intelege partea dintr-o instalatie de distributie a energiei electrice cuprinsa intre reteaua electrica și bornele de iesire ale contorului de decontare a energiei electrice.
• Prin racord electric se intelege partea de bransament cuprinsa intre linia electrica de distributie și firida de bransament. Racordul electric poate fi aerian sau subteran.
• Prin firida de bransament se intelege partea de bransament in care se realizeaza legatura intre racordul electric și coloana electrica și unde se monteaza elementele de protectie la suprasarcina și scurtcircuit ale coloanei electrice.
• Prin pardoseala izolanta electric se intelege pardoseala executata din materiale care prin natura lor sunt izolante (lemn, PVC, PE, cauciuc, linoleum, bachelita) sau pardoseala executata din materiale izolante montate pe suporturi neizolante.

1.2. Conditii ce trebuiesc indeplinite de personalul pentru executarea de instalatii interioare

1.     Executarea instalatiilor electrice interioare se face de catre personalul intreprinderilor furnizoare de energie electrica sau de catre personalul altor unitati autorizate in acest sens.

2.     Pentru executarea de instalatii interioare personalul trebuie sa indeplineasca urmatoarele conditii:

sa posede calificarea profesionala pentru lucrarile ce li se incredinteaza, corespunzator functiei detinute;

sa fie instruit si verificat din punct de vedere al prezenței fișei tehnologice și al altor reglementari in vigoare, sa-și insuseasca și sa respecte disciplina tehnologica care priveste functia și locul de munca in care isi desfasoara activitatea.

sa fie autorizat, in conformitate cu reglementarile in vigoare pentru executarea de instalatii electrice.

3.   Autorizarea in conformitate cu prevederile „ Regulamentului pentru furnizarea și utilizarea energiei electrice „ PE 923/69, este obligatorie atat pentru persoanele care verifica documentatia de proiectare și executie a lucrarilor in instalatii electrice interioare cat și pentru personalul care receptioneaza și racordeaza la reteaua electrica de distributie instalatiile respective;

4.   Nerespectarea prevederilor din actele normative in vigoare privind executarea instalatiilor electrice, precum și fapta de a dispune sa se execute instalatii electrice de catre alte unitati sau alte persoane in afara celor prevazute in articolele precedente, se sanctioneaza potrivit dispozitiilor legale, in raport cu gravitatea faptei și a consecintelor ce pot fi generate de lucrarile respective.

1.3. Conditii tehnice privind executarea de instalatii interioare

1.     Orice lucrari noi, mariri, separari sau modificari de instalatii interioare se vor incepe numai dupa aprobarea de catre unitatea furnizoare de energie electrica a cererii de incepere a lucrarilor și a planului instalatiei, care formeaza dosarul preliminar al acesteia.

2.     Dosarul preliminar pentru instalatia interioara se va intocmi in doua exemplare de catre electricianul autorizat și va cuprinde:

planul general al cladirii in care urmeaza a se executa instalatia interioara;

indicarea pozitiei tabloului electric;

puterea și numarul lampilor și aparatelor electrice care sunt prevazute pentru a fi instalate in incaperile respective.

3.     Dupa analizarea posibilitatii și conditiilor de racordare la reteaua electrica de distributie a instalatiei interioare a viitorului abonat, unitatea furnizoare va aproba planul prezentat. Un exemplar ramane la furnizor, iar celalalt se inapoiaza executantului, care poate incepe executarea lucrarii. Trebuie avut in vedere ca unitatea furnizoare a energiei electrice poate sa proiecteze, sa execute lucrari de bransamente și sa furnizeze energie electrica numai imobilelor situate pe caile publice.

4.     Dupa executarea instalatiilor prevazute in dosarul preliminar și in vederea executarii bransamentului, solicitantul va completa și va depune la furnizor, prin electricianul autorizat al executantului instalației de utilizare, dosarul definitiv al instalatiei, care va cuprinde :

cererea pentru executarea bransamentului

declaratia executantului, din care sa rezulte ca instalatia corespunde normativelor, prescriptiilor și regulamentelor in vigoare;

planul de situatie al apartamentului fața de restul imobilului și orientarea fața de strada, destinatia fiecarei incaperi;

schita de instalatie cu traseul circuitelor, cu indicarea locurilor de lampa, a intrerupatoarelor, a prizelor și a tabloului de distributie;

schema de distributie, cu sectiunea conductoarelor electrice la plecarea din tabloul de distributie .

5.     La realizarea instalatiei electrice interioare se vor lua masuri de protectie impotriva electrocutarilor prin atingere directa și a electrocutarilor prin atingere indirecta in conformitate cu „Normele republicane de protectie a muncii”. Inaccesibilitatea se va realiza, in functie de natura echipamentului și conditiile specifice de exploatare, prin una sau mai multe din urmatoarele masuri:

izolarea electrica a tuturor elementelor conductoare de curent, care fac parte din circuitele curentilor de lucru ;

utilizarea de carcase de protectie

prevederea de ingradiri, fixate sigur pe suporturi și prin orificiile carora sa nu fie posibila atingerea cu mana a elementelor sub tensiune

amplasarea la inaltimi inaccesibile in mod normal;

pentru protectia impotriva electrocutarilor prin atingere indirecta, elementele care in mod normal nu sunt sub tensiune, dar care pot intra sub tensiune datorita unui defect de instalatie vor fi prevazute cu masuri de protectie corespunzatoare. In acest scop aparatele electrocasnice se vor lega la nulul de protectie. Conductorul nul de protectie se va instala separat intre borna de nul de protectie a tabloului de distributie și priza cu contact de protectie situata intr-un loc care nu are pardoseala izolanta electric. Borna de nul de protectie a tabloului se va lega printr-un conductor de nul separat la borna de nul de protectie din firida de bransament. Legatura dintre borna de nul de protectie și din firida de bransament și nulul retelei electrice se va realiza printr-un conductor de nul unic de lucru și de protectie, in urmatoarele conditii:

conductorul de nul al bransamentului trebuie sa aiba sectiunea cu o treapta mai mare decat sectiunea conductorului de faza;

conductorul de nul al bransamentului trebuie sa fie racordat la conductorul de nul al retelei electrice de distributie prin doua legaturi distincte, iar la tabloul de distributie din firida de bransament prin doua borne distincte;

conductorul de nul trebuie sa fie fixat in asa fel incat legatura la clema sa nu fie solicitata mecanic atat la retea cat și in firida de bransament;

armatura stalpului la care se racordeaza bransamentul trebuie sa fie legata la conductorul de nul al retelei.

6.     Pentru instalatiile electrice interioare se admite, ca mijloc principal de protectie, protectia la aparitia unor curenti de defect periculosi cu respectarea urmatoarelor conditii:

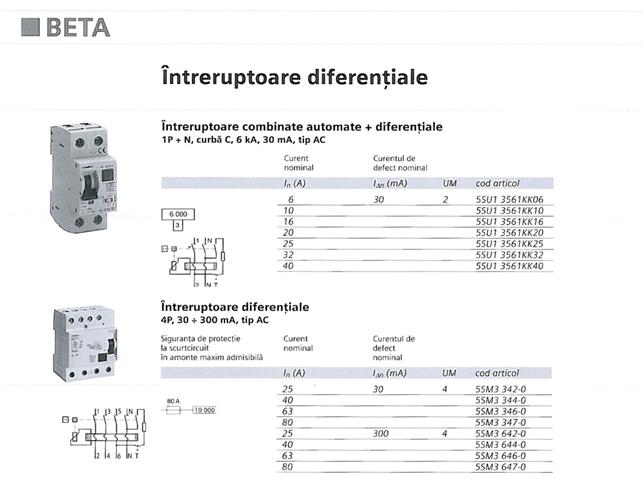

protectia P.A.C.D. va cuprinde in afara dispozitivului de sesizare a curentului de

defect (releu de protectie), și un dispozitiv de control al protectiei;

carcasele receptoarelor electrocasnice protejate prin P.A.C.D. vor fi legate la nulul de protectie;

protectia P.A.C.. trebuie sa realizeze comanda deconectarii automate a receptoarelor electrocasnice la toate fazele, inclusiv conductorul de nul de lucru, intr-un timp de maxim 0.2 secunde.

7.     Pentru executarea instalatiilor electrice interioare se vor utiliza materiale și aparate omologate.

8.     Alegerea tipului și a sistemului de montaj al materialului și al aparatelor, ce se utilizeaza in instalatiile interioare, se va face in functie de:

categoria incaperii din punct de vedere al mediului ambiant, al pericolului de electrocutare și al pericolului de incendiu. In cazul in care un loc sau o zona dintr-o incapere poate fi incadrata in mai multe categorii, se vor lua masuri de protectie speciale

evitarea amplasarii instalatiei electrice pe traseu comun cu acelea ale conductelor altor instalatii. In cazul in care acest lucru nu este posibil, instalatiile electrice se vor monta - deasupra conductelor de apa – și – sub conductele de gaze naturale.

9.     Se interzice montarea directa pe elementele de constructie combustibile a conductoarelor, tuburilor din material plastic (PVC) și a aparatelor electrice. Montarea acestor materiale și aparate pe elementele de constructie din materiale combustibile este admisa numai cu conditia interpunerii de materiale necombustibile intre ele. Se vor folosi, dupa caz:

straturi de tencuiala de minim 1 cm grosime:

o fasie de asbest, care va depasi cu 3 cm, de o parte si de alta, conductorul sau tub;

spații necombustibile, care vor distanța elementele instalatiei electrice la minim 3 cm de elementele combustibile. Se vor lua masuri similare și in cazul ingroparii sub tencuiala.

10. Traversarea canalelor de fum și a cosurilor cu elemente ale instalatiilor electrice este interzisa.

11. Traversarea elementelor de constructie necombustibile, a conductoarelor in tuburi de protectie din PVC, se va face protejarea lor, prin portiunea de trecere, prin tuburi de protectie. Daca trecerea se face intre incaperi in medii diferite se vor monta inclinat spre incaperea cu conditii mai grele și se va etansa cu masca izolanta.

12. Traversarea elementelor de constructie din materialele combustibile cu elemente ale instalatiei electrice se va face prin protejarea pe portiunea de trecere cu teuri din materiale necombustibile.

13. Se va evita montarea tuburilor pe pardoseala podurilor. Tuburile din PVC montate pe plansee, sub pardoseala sau pe planseele podurilor, trebuie protejate cu mortar de ciment contra pericolului de deteriorare mecanica.

14. In incaperile de baie nu se vor monta intrerupatoare și prize. Acestea trebuie sa se monteze in afara acestor incaperi. Fac exceptie prizele pentru masinile de barbierit. In cazul In care se monteaza o asemene priza, aceasta va fi alimentata dintr-un transformator special de separatie, omologat, care are izolatie suplimentara pe partea secundara. Priza va fi de tip normal montata pe carcasa transformatorului. Se recomanda ca priza sa fie prevazuta cu intrerupator special care sa permita cuplarea transformatorului de separatie la retea numai in momentul folosirii prizei. Aceste prize se monteaza de obicei ingropate in apropierea oglinzii la o inaltime de 1.2 m fața de pardoseala. Carcasa metalica a transformatorului de separatie trebuie sa fie legata la conductorul nul de protectie.

15. Intrerupatoarele și comutatoarele trebuie montate pe conductorul de faza.

16. Aparatele electrice de uz casnic se alimenteaza din circuitul normal de priza, daca are puteri de maxim 2Kw, la tensiunea de 220V.

17. Un circuit de prize monofazat poate alimenta maxim 8 prize simple sau duble .

18. Un circuit de iluminat poate fi incarcat cu maxim 12 locuri de lampa

Categoriile de incaperi in functie de mediu și pericolul de electrocutare

Tabelul 1

19. La executarea instalatilor interioare se vor folosi numai tuburi din materiale plastice.

20. La amplasarea elementelor instalatiilor electrice interioare se vor urmari:

a.     Evitarea incaperilor spațiilor, locurilor și zonelor in care integritatea instalatiilor ar putea fi periclitata.

b.     Asigurarea posibilitatii unui acces usor la instalatia electrica, astfel incat verificarea, localizarea și remedierea defectelor sa se faca cu usurinta;

c.      Alegerea traseelor celor mai scurte posibil, in scopul evitarii consumurilor nejustificate de material.

d.     Evitarea montarii aparatelor in incaperile conductoare din punct de vedere electric (cat și CE)

21.Circuitele de lumina vor fi separate de circuitele de prize. Se admit doze comune pentru dozele de iluminat și prize.

22. Se vor prevedea circuite separate pentru alimentarea:

boilerelor electrice cu acumulare cu capacitate peste 20 l;

masinilor de gatit electrice cu puteri peste 2.5 kW

23. La locuintele de toate categoriile, din mediul urban sau rural, se va prevedea cel putin o priza in fiecare incapere de locuit.

24. Sectiunile conductoarelor pentru circuite se vor dimensiona pe baza caderilor de tensiune și sevor verifica la curentul maxim admisibil.

25.    Pentru diferite tipuri de conductoare, intensitatile maxime admise ale curentilor in regim permanent, la o temperatura a mediului ambiant de +25 sC, sunt prezentate in tabelul urmator:

Intensitatile maxime admise ale curentilor (A) in regim permanent, pentru conductoare din cupru sau aluminiu izolate, montate in tuburi

Tabelul 2

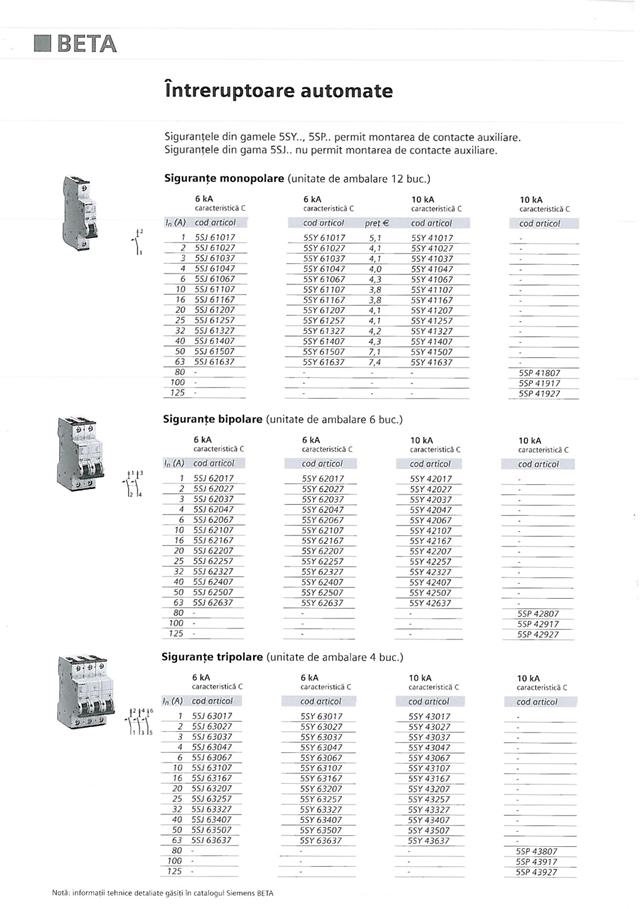

26.      Toate circuitele instalatiei interioare trebuie protejate prin dispozitive de protectie impotriva suprasarcinilor și scurcircuitelor.

27.      Dispozitivele de protectie se vor monta pe toate fazele instalatiei și pe conductorul nul de lucru.

28.      Dispozitivele de protectie de pe tabloul de distributie vor avea curenti nominali cu cel putin doua trepte mai mici fața de cele din amonte. Valoarea curentilor nominali ai fuzibilelor sigurantelor pentru protectia circuitelor de iluminat sau de prize vor fi egale cu cel mult 80%, dar nu mai putin de 60% din valoarea curentului maxim admis in regim permanent in conductoarele de protejat.

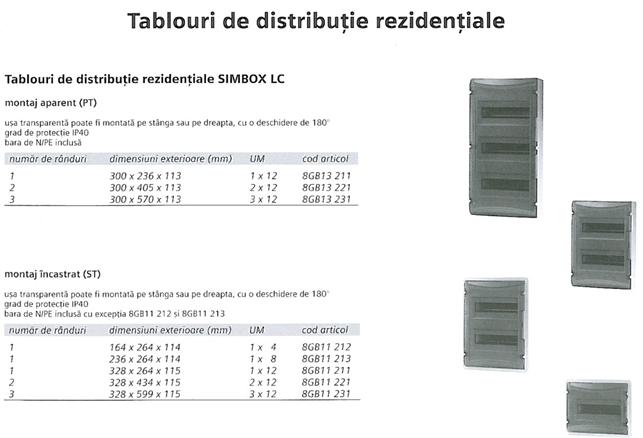

29.       Tablourile de distributie se vor monta in asa fel, incat inaltimea de la pardoseala finita pana la latura de sus a tabloului sa nu depaseasca 2.5m.

30.       Se interzice montarea contoalelor in exteriorul cladirilor sau in spații in care temperatura poate sa scada sub 0 sC.

1.4. Organizarea in cadrul unitaților furnizoare de energie electrica a lucrarilor de executare a instalatiilor interioare.

1. Pentru angajarea lucrarii de executie a instalatiei interioare, solicitantul completeaza o cerere tip, insotita de avizele necesare. Aceste formulare se gasesc la caseriile subunitaților respective. Dupa achitarea taxei de masuratoare pe baza cererii de executare a instalatiei interioare și de bransament se deschide in cadrul subunitatii intreprinderii furnizoare de energie dosarul lucrarii și se programeaza masuratoare. Cu aceasta ocazie se da avizul de principiu pentru racordarea la reteaua electrica de distributie a viitorului consumator.

2. Pe baza masuratorilor efectuate la fața locului se intocmesc: schita instalatiei cu schema monofilara și antemasuratoarea de deviz.

3. Antemasuratoarea de deviz se intocmeste in trei exemplare, repartizandu-se astfel:

Un exemplar se trimite la executant

Un exemplar se anexeaza la dosarul lucrarii;

Un exemplar se trimite la solicitant impreuna cu devizul lucrarii.

4. Dupa achitarea contra valorii lucrarii lucrarea se considera angajata.

5. In faza de pregatire a lucrarii se intocmesc extrasele de materiale, pe baza carora se intocmesc bonurile de materiale ,se scot materialele din magazie si se transporta la beneficiar.

6. In baza formalitatilor de incepere a lucrarilor se trece la realizarea lucrarii.

7. Dupa incheierea lucrarii, se intocmeste procesul verbal de executie-receptie, in doua exemplare.

8. Dosarul lucrarii cu anumite modificari survenite cu instiintarea de incheiere a lucrarii se trimite la compartimentul din sub-unitatea intreprinderii furnizoare de energie electrica care are sarcina de a receptiona și racorda instalatia electrica interioara la reteaua de distributie.

.

CAPITOLUL 2. ELEMENTE COMPONENTE ALE INSTALATIILOR

ELECTRICE INTERIOARE

2.1. Conductoare electrice

Pentru circuitele de prize și iluminat, atat conductoarele de faza ,cat și cele de nul de lucru vor fi de regula din aluminiu unifilara, cu izolatia din PVC de tipul AFY (STAS 6865).

Pentru nulul de protectie și pentru interiorul corpurilor de iluminat se folosesc conductoare de cupru unifilare, cu izolatie din PVC de tipul FY.

Conductoarele de tipul AFY și FY se livreaza sub forma de colaci sau pe tambure de lemn , in lungimi de 50 m pana la 100m. Colacii se leaga in cel putin trei locuri cu sfoara sau banda textila. Fiecare tambur sau colac este insotit de o eticheta continand:

-marca de fabrica

-montarea conductorului;

-lungimea conductorului;

-data fabricatiei;

-semnatura și stampila organului CTC.

Pentru circuitele monofazate conductorul de nul va avea aceiasi sectiune ca și conductorul de faza.

Pentru nulul de protectie se vor folosii conductoare de cupru, avand ca sectiuni minime : 4 mm la coloana de alimentare a abonatului 2.5 mm pentru circuitele de prize.

Conductoarele unui circuit inclusiv conductorul de nul de lucru se vor monta in acelasi tub.

Conductoarele vor fi introduse in tuburi cu diametre corespunzatoare tipului, sectiunii și numarului de conductoare.

Conductoarele se vor lega intre ele și la elementele instalatiei electrice astfel incat sa se realizeze contacte sigure și durabile, care sa permita la nevoie verificarea usoara.

Legarea intre ele a conductoarelor pentru imbinari sau derivatii se va face in doze tip și dimensiuni corespunzatoare diametrului tuburilor in care se monteaza.

Legaturile conductoarelor se vor acoperi cu banda electroizolanta, care sa asigure acelasi nivel de izolare ca și izolatia conductoarelor.

Se interzice executarea de imbinari in interiorul tuburilor.

Legarea intre ele a conductoarelor din cupru pentru imbinari sau derivatii se va face prin rasucire și matisare sau prin cleme.

Legarea intre ele a conductoarelor din aluminiu , pentru imbinari sau derivatii, se va face prin cleme de tip special , luandu-se masuri prin care sa se asigure realizarea unui contact bun, avand in vedere straturi de oxid neconductive ce acopera rapid conductorul de aluminiu.

Legarea conductoarelor din cupru cu cele din aluminiu se va face cu cleme speciale.

2.2. Tuburi izolate de protectie și accesorii

Tuburile și accesoriile utilizate in instalatiile electrice interioare vor fi din PVC rigide de tipul IPY sau IPEY.

Tuburile izolate tip IPY din PVC neplastifiate sunt destinate protejarii conductoarelor instalatiilor electrice interioare in incaperi de categoriile U0 și U1 instalate pe elemente de constructie necombustibile, in montaj aparent sau ingropat.

Tuburile izolante usor protejate din PVC tip IPY sau IPEY se vor monta la temperaturi ale mediului ambiant cuprinse intre +5°C și 40°C și se vor utiliza in medii cu temperaturi intre - 25°C și +40°C.

Se interzice montarea tuburilor usor protejate din PVC pe suprafata cosurilor, in spatele sobelor sau al corpurilor de incalzire.

Se recomanda ca tuburile sa fie montate pe suprafete interioare ale peretilor, evitandu-se traseele pe suprafetele exterioare ale cladirilor.

Tuburile se vor monta pe trasee orizontale sau verticale. Se recomanda ca tuburile orizontale sa se monteze la 0.3m de la tavan sau pardoseala.

Tabelul 3

Se interzice taierea de santuri sau goluri in stalpi sau grinzi de beton armat, in general, in elementele de rezistența ale constructiilor, in scopul montarii ingropate a tuburilor.

Imbinarea, curatarea și racordarea tuburilor la doze sau aparate se vor executa numai cu accesorii corespunzatoare tipului respectiv de tub in asa fel incat sa prezinte aceeasi garantie de rezistența mecanica, izolatie electrica, etansate ca și a tuburilor insasi.

Se recomanda ca dozele sa fie montate pe suprafetele verticale ale elementelor de constructie.

In incaperile de bai și bucatarii se recomanda sa nu se instaleze doze. Nu se admite trecerea prin aceste incaperi cu circuite care servesc pentru alimentarea receptoarelor din alte incaperi.

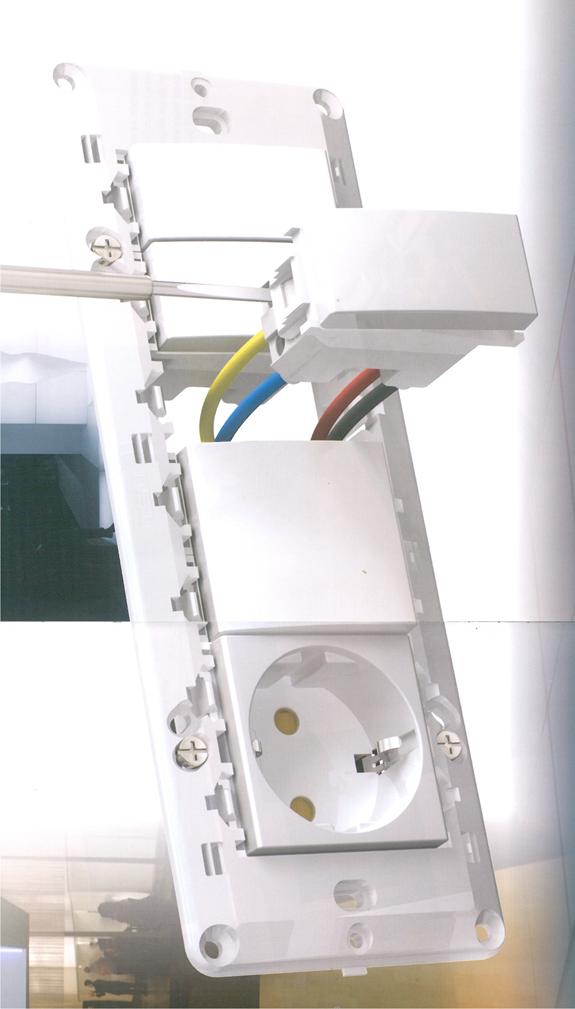

2.3. Aparate de conectare pentru instalatiile electrice de iluminat, de prize si de sonerie

La alegerea gradului de protectie al aparatelor de conectare impotriva atingerii accidentale, patrunderii corpurilor straine și apei, in functie de categoria incaperii, a locului de montaj sau utilizare.

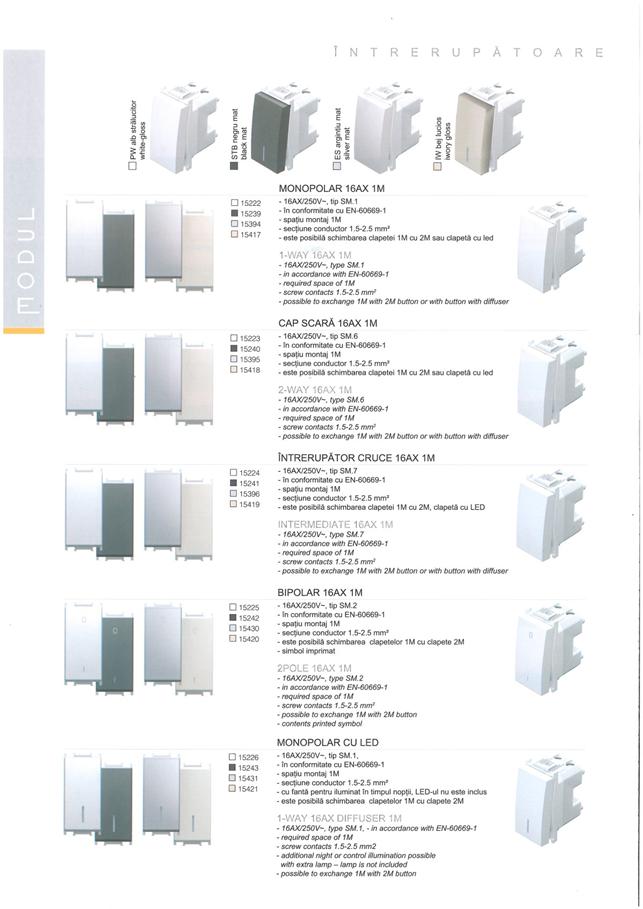

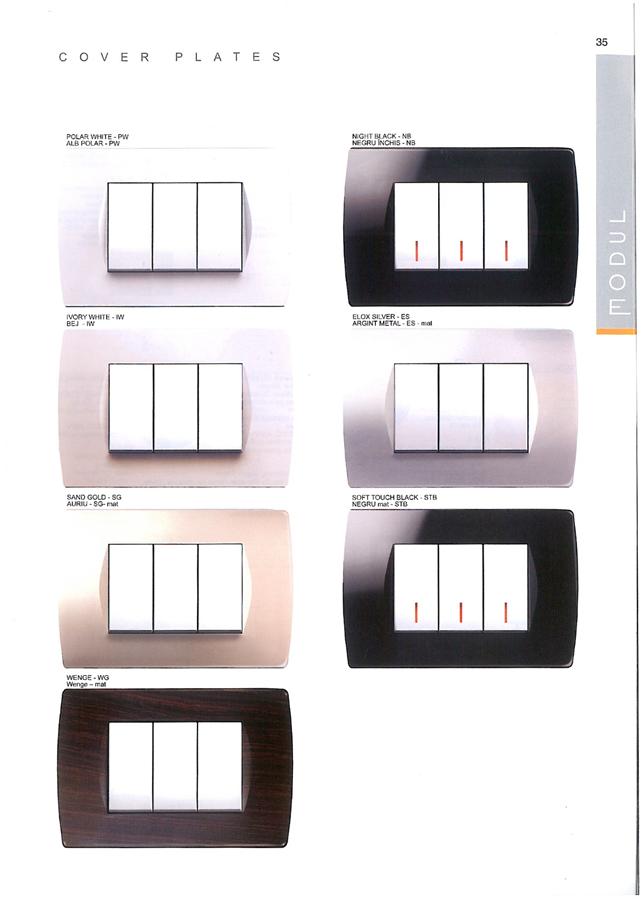

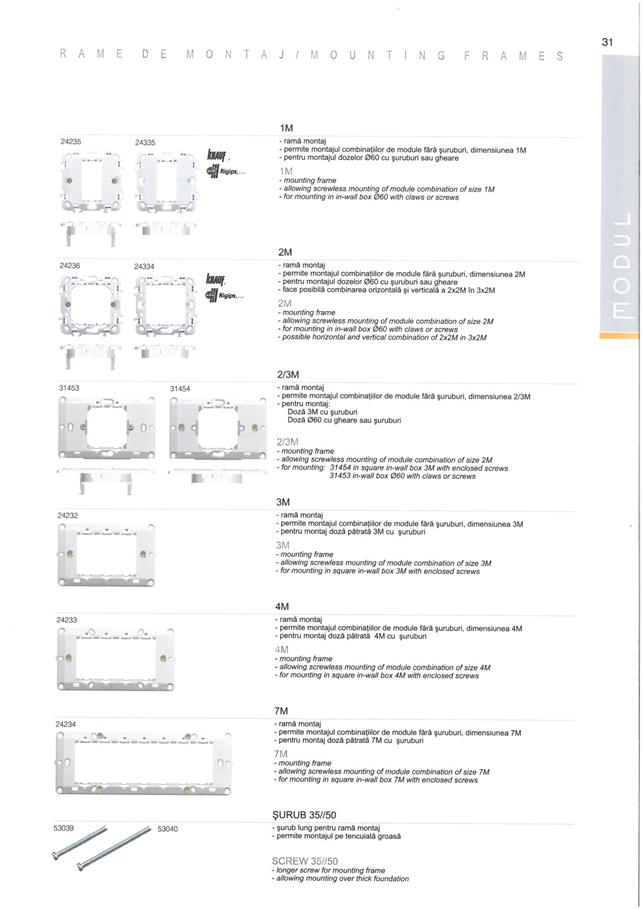

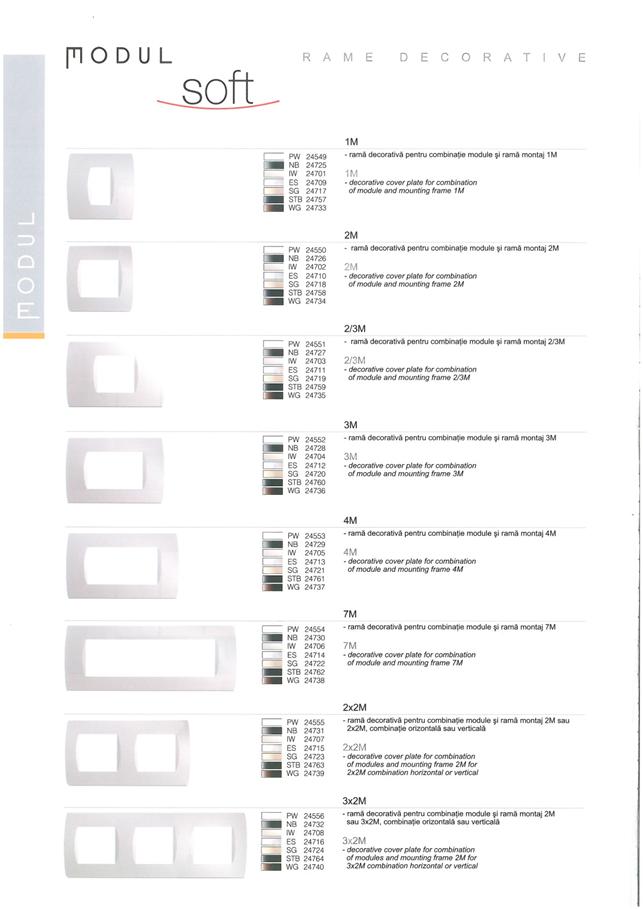

Aparatele de conectare folosite pentru circuitele electrice ale lampilor fluorescente vor avea un curent nominal de10A.

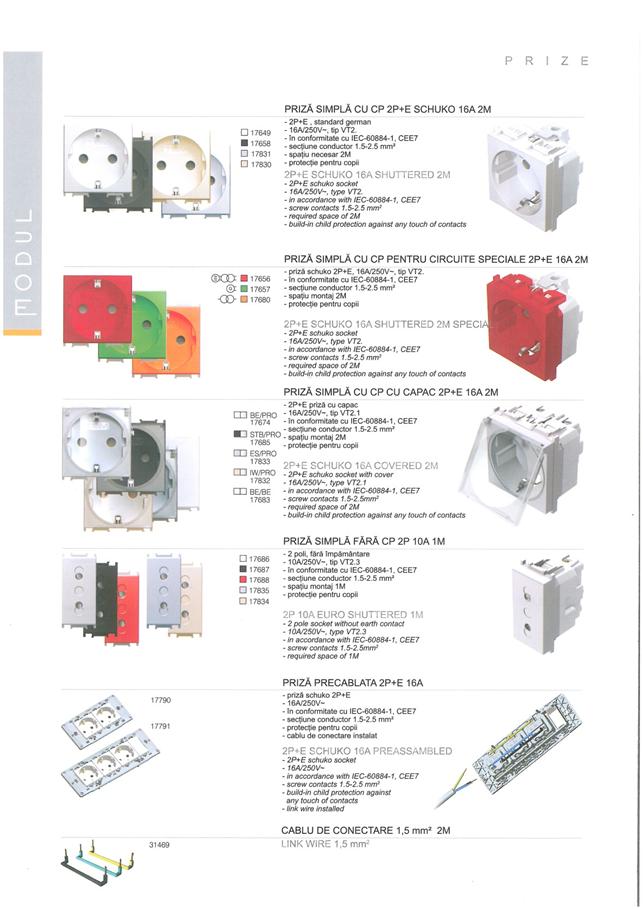

Prizele se vor alege de culori sau forme diferite pentru intensitati sau scopuri diferite. Tipul prizelor se vor alege in functie de tipul și caracteristicile receptoarelor care urmeaza a fi alimentate din aceste prize și de categoria incaperii din punct de vedere al pericolului de electrocutare, in care receptoarele vor functiona.

Intrerupatoarele, comutatoarele și butoanele de lumina se vor monta numai pe conductoarele de faza la o inaltime de la nivelul pardoselii finite pana la axul aparatelor intre 0.6 și 1.5m.

Prizele se vor monta la inaltimi de peste 0.1 m masurate de la axul lor pana la nivelul pardoselii finite.

In incaperile in care se gasesc doar lavoare fara dusuri se admite montarea intrerupatoarelor. Se interzice montarea prizelor.

In incaperile de bai se interzice montarea intrerupatoarelor și prizelor.

In bucatarii se admite montarea de intrerupatoare și prize cu contact de protectie.

In cazul in care se monteaza mai multe aparate unele sub altele, ordinea de montare incepand de sus in jos, va fi :

intrerupator, comutator;

- buton de sonerie;

priza de curenti tari,

prize de telecomunicatii.

Intrerupatoarele, comutatoarele și prizele se vor monta la o distanța de minim 0.8m de la elementele metalice in legatura cu pamantul.

Aparatele de conectare pentru instalatiile electrice interioare au , conform prevederilor STAS 2000 urmatoarele caracteristici :

piesele care conduc curentul electric sunt executate din cupru sau aliaje din cupru, materiale rezistente la coroziune ;

piesele izolante și capacele aparatelor se executa din materiale termorigide și termoplaste;

deschiderile executate in peretii subtiri care urmeaza a fi indepartati la montaj , sunt admise numai daca permit o protectie mecanica suficienta pentru imbracamintea izolanta;

spațiile rezervate trecerii conductoarelor spre borne trebuie sa permita legarea in ordine a conductoarelor la bornele aparatului, fara a fi vatamata izolatia conductoarelor și fara sa se impiedice functionarea normala a aparatelor;

- prin strangerea conductoarelor in borna, nu trebuie ca acestea sa fie forfecate din cauza muchiilor taioase sau a prea multor indoiri sau rasuciri.

- capacele sau invelisurile protectoare ale aparatelor trebuie sa fie bine fixate de soclu, astfel incat sa nu se desprinda singure și sa permita atingerea pieselor sub tensiune;

- aparatele trebuie sa fie astfel construite incat incalzirea sa nu depaseasca limitele admisibile;

- aparatele care intrerup curentul trebuie sa aiba o putere suficienta;

- aparatele trebuie sa suporte fara uzura excesiva sau orice alta deteriorare, solicitarile mecanice, electrice și termice care se prezinta in utilizare normal;

- aparatele trebuie sa corespunda la o rigiditate dielectrica de 2000V, la frecventa industriala și la o rezistența de izolatie de 2 Mohmi.

- aparatele prevazute cu contact de protectie de legare la pamant vor avea bornele de legare la pamant in interior;

stabilirea contactului de legare la pamant trebuie sa se faca inaintea stabilirii contactului fazei și nulului de lucru, fișa fiind introdusa normal in priza.

2.4. Sigurante fuzibile și sigurante automate cu filet

Sigurantele fuzibile și sigurantele automate cu filet se vor folosi numai ca elemente de separare, fiind interzisa utilizarea lor ca aparate de conectare sub sarcina.

Se vor utiliza numai sigurante fuzibile calibrate și in executie inchisa.

Sigurantele fuzibile și sigurantele automate cu filet vor avea capacitatea de rupe mai mare decat curentul maxim de scurtcircuit, care ar putea sa apara in punctul de instalare.

Sigurantele fuzibile se folosesc in instalatiile electrice interioare montate pe blocurile electrice de apartament conform prevederilor STAS 7804.

Sigurantele automate cu filet se instaleaza pe blocurile electrice de apartament, in locul capacelor filetate și a elementelor de inlocuire. Pentru circuitele de iluminat casnic se recomanda utilizarea sigurantelor cu caracteristici de declansare 'L', avand un curent de reglaj de 5A, iar pentru circuitele de prize normale se recomanda sigurante cu caracteristica de declansare 'U', avand un curent de reglaj de 10A.

2.5. Tablouri de distributie

La executarea instalatiilor electrice interioare se vor folosi tablouri de distributie in conformitate cu STAS 7804.

Tabelul 4

Tablourile de distributie din tabelul de mai sus au urmatoarele elemente componente :

suport ;

sigurante unipolare cu filet la care se pot monta și sigurante automate cu filet;

- capac de bachelita;

- sonerie cu transformator inglobat și intreruptor.

Tablourile prezentate au urmatoarele caracteristici :

tensiune nominala : 250V;

intensitate nominala : IOA ;

gradul de protectie : IP 200 ;

gradul de protectie cu toate elementele montate : IP 201 ;

- soneria cu transformator - 220/9V, avand intensitatea

acustica, la 1m distanța, de minim 50dB.

2.6. Corpuri de iluminat

Corpurile de iluminat de orice tip se vor alimenta numai intre faza și nul.

Corpurile de iluminat se vor lega la circuitul de alimentare prin cleme de legatura sau prin fișe pentru prize.

Corpurile de iluminat cu tuburi fluorescente se vor monta cu dispozitive pentru imbunatatirea factorului de putere.

Se interzice montarea directa a corpurilor de iluminat incandescente pe material combustibile.

Tipul corpurilor de iluminat se alege in functie de destinatia incaperii ;

Numarul și pozitia corpurilor de iluminat se alege in functie de forma și dimensiunile incaperilor.

CAPITOLUL 3. ETAPE DE EXECUTIE A UNEI INSTALATII ELECTRICE DE FORTA

Principalele etape in execuția instalațiilor electrice de lumina și forța dintr-o cladire sunt:

-montarea tuburilor de protecție și a conductelor electrice

-montarea tablourilor electrice

-montarea receptoarelor

-montarea prizei de pamant și a rețelei generale de legare la pamant;

-executarea legaturilor la tablourile electrice și la priza de pamant;

-punerea sub tensiune a instalație.

Trebuie aratat ca in afara instalațiilor electrice de lumina și forța, intr-o cladire se mai gasesc și alte instalații cu caracter special de telefoane, de radioamplificare, de sonerii, de ceasuri, de avertizare a incendiului, de paza etc. Acestea au o execuție doar in principiu asemanatoare, elementele componente diferind mult de la caz.

Inainte de a se trece efectiv la executarea instalației electrice propriu-zise au loc cateva acțiuni care pot fi considerate la lucrari pregatitoare

Verificarea pieselor desenate ale instalației electrice. Pentru a putea fi executate, instalațiile electrice se reprezinta in scheme de distribuție (principale și secundare, mono și multifilare), in planuri( pe niveluri cu traseele coloanelor și circuitelor și pozițiilor tablourilor și receptoarelor) și in detalii de execuție (pentru prinderea de elementele de construcție, pentru tablourile electrice, montarea receptoarelor etc.). Este necesar ca toate aceste piese sa fie verificate daca sunt corect executate, daca corespund cu modulul de executare al construcției , daca se completeaza in logic intre ele.

Identificare traseului pe elementele de construcție și marcarea cu creta alba a acestuia. O atenție deosebita se vor da locurilor unde instalația traverseaza elementele de construcție – pereți și planșee. Aici constructoructorul trebuie sa fie lasat golurile necesare trecerii. Nu se va devia traseul instalației decat cu acordul constructorului și proiectantului pentru a nu afecta parțile de rezistența ale construcției(grinzi, stalpi in special). Aceeași atenție se va adorda și locurilor unde se vor monta tablourile electrice, prizele, intrerupatoarele, pentru ca acestea sa corespunda condițiilor prevazute de proiect.

3.1.Intocmirea schemelor și planurilor instalațiilor de iluminat și prize

Pe planul de arhitecutura al construcției se amplaseaza corpurile de iluminat (cele fluorescente la scara planului) intrerupatoarele dea actionare ale acestora și prizele (indicandu-se daca sunt cu sau fara contact de producție, simple sau duble).

Se va considera ca acesta este formata din parter și mansarda. Fiecare incapere de la parter și mansarda i s-a indicat destinație, numarul de corpuri de iluminat, tipul corpului, sursa cu care se echipeaza, inalțimea, intrerupatorul și circuitul electric la care se racordeaza sunt indicate pentru fiecare incapere in parte.

Se stabilesc grupele de corpuri de iluminat care vor fi alimentate pe același circuit. Asemanator se procedeaza cu prizele electrice. Cu aceste date se intocmește schema tabloului electric general (TLP) de nivel.

Dupa intocmirea schemei de distribuție a tabloului electric se stabilește schema de distribuție pentru iluminat și prize.

3.2. Transpunerea in planuri a schemelor eleborate

Se trece apoi la transpunerea in planuri a schemelor elaborate. Pe aceleași planuri a schemelor elaborate. Pe aceleași planuri pe care s-a amplasat corpurile de iluminat, intrerupatoarele și prizele, se amplaseaza tablourile electrice, se traseaza circuitele și coloanele electrice. Circuitele electrice se pot duce

- aparent pe elemente de construcție . Traseele acestora urmaresc elementele de construcție (pereți, tavan, grinzi).

- ingropat in elementele de construcție, in placa plafonului, in pereți sau in pardoseala in acest caz nu se mai prevad doze pe fiecare circuit in parte, ci doze comune pentru mai multe circuite. De aceea inainte de trasarea propriu-zisa a circuitelor se amplaseaza aceste doze.

Poziția lor se alege in așa fel incat distanța dintre ele și de la doza la corpul de iluminat sau priza sa fie de 6-9 mm. Pe traseul ales, tubul de protecție trebuie sa nu faca mai mult de trei coturi de pentru a permite tragerea conductoarelor ușoara in tuburi.

In stabilirea traseelor circuitelor eletrice se ține seama ca acestea sa nu strabata, elementele de rezistența ale construcției, cum sunt grinzile sau stalpii.

Totodata, ele trebuie sa se gaseasca la anumite distanțe de conductele metalice pentru apa rece, apa calda, incalzire, gaze ale caror valori sunt indicate in Normativul I7 2002. Coloana de alimentare a tabloului electric general (TLP) vine de la bloc de masura și protecție (BMP) este prevazut langa intrarea principala pe peretele exterior.

3.3. Elementele de calcul și dimensionare a instalațiilor electrice

Dimensionarea instalațiilor eletrice de joasa tensiune, aceasta presupune

-determinarea puterii abosorbite și de calcul pentru circuite și coloane

- determinarea curentului de calcul al circuitelor și coloanelor electrice, curent ce sta la baza intregului calcul

- determinarea curentului de scurtcircuit in diferite puncte ale instalației

- alegerea secțiunii conductelor sau cablurilor eletrice pentru condițiilore concrete de utilizare (regim permanent sau intermediar) și de montare (in tuburi de protecție, in aer, in sol etc.)

- verificarea secțiunilor alese la pierderea de tensiune in funcționare și in regim de scurta durata (pornirea motoarelor)

- alegerea tuburilor de protecție pentru conductele electrice ale circuitelor și coloanelor

- alegrea caracteristicilor aparatelor de acționare, de protecție și de masura

- stabilirea traseelor circuitelor electrice

- organizarea și dimensionarea tablourilor electrice.

Determinarea puterii instalate și a puterii de calcul pentru circuite și coloane

Pentru dimensionarea cicuitului de alimentare a unor receptoare trebuie determinata puterea electrica abosorbita de la rețea de acestea, iar pentru dimensionarea coloanei de alimentare a unui tablou trebuie determinata puterea electrica absorbita de diferitele grupuri de receptoare, respectiv de circuitele acestora alimentate din tablou.

Puterea electrica absorbita, denumita convențional putere de calcul depinde de puterea instalata și randamentul receptorului n, precum și de incarcarea lui ().

In cazul in care din circuitul sau coloana respectiva se alimenteaza mai multe receptoare, trebuie sa se tina seama și de simultaneitatea acestora in fucționarea (). Putrea de culcul se poate determina cu relația urmatoare

=X

In care: , putrea instalata a circuitului (coloana) [kw]; coeficientul de cerere, conform relației

= X,

unde, este coeficientul de incarcare a receptorului (raportul dintre puterea cu care este incarcat receptorul și putrea instalața a acestuia) - coeficientul de simultaneitate al circuitului;

Coeficentul de cerere depinde de tipul receptoarelor și de regimul lor de funcționare.

Puterea instalata pentru un circuit sau o coloana, este egala cu suma puterilor nominale ale receptoarelor alimentate, cu urmatoarele precizari

-pentru instalații de iluminat cu lampi cu incandescența (cuptoare cu rezistența și bai de electriloza), puterea instalata este egala cu suma puterilor nominale ale lampilor, cuptoarelor, respectiv bailor

- pentru motoare electrice cu regim de lucru practice permanent, puterea instalata este egala cu puterea nominala indicata pe mașina (puterea la axul motorului) in cazul motoarealor electrice cu regim intermitent de lucru, puterea nominala a motorului se inmulțește cu ( durata relativa de conectare)

- pentru cuptoarele electrice alimentare prin transformator propriu, puterea instalata =

in care și sunt puterea nominala și factorulu de putere al cuptorului.

Determinarea curentului de calcul al circuitelor și coloanelor

In cazul circuitelor monofazate pentru receptoare de iluminat și de prize, curentul de calcul se poate determina cu relația

,

in care este curentul de calcul al circuitului [A]; - puterea instalata a circuitului stalibilita conform art 3.3.2 [W]; - tensiunea de faza [V]; - factorul de putere al receptoarelor, stabilit conform art. 3.3.3.

Daca din circuitul de prize monofazat se alimenteaza un receptor de forța, curentul de calcul se stabilește cu relația

,

in care ,,, au semnificațiile de mai sus - randamentul receptorului, stabilit conform art. 3.3.4.

Puterile instalate maxime pe un circuit de iluminat și prize, conform valorilor prevazute in normativul I.7 , sunt urmatoarele

- pe un circuit de iluminat

in general, = 3kW

in apartamente cu putere instalata de 6 kW, =1kW

- in apartamente cu putere instalata de 10 kW, =1,5 kW

- pe un circuit de prize generale din cladiri de locuit și social-culturare, =2kW

- pe un circuit de priza separat pentru receptoare de forța monofazate (mașini de gatit electrice, de spalat vase, de spalat rufe, de condiționare, boilere etc.) = a receptorului

Factorul de putere poate avea urmatoarele valori

-pentru lampi cu incandescența și incalzitoare electrice, =1

- pentru lampi fluorescente cu factor de putere ameliorat și alte lampi cu descarcari, =0,95

Randamentul al receptoarelor de forța monofazate, daca nu este cunoscut din prospectul receptorului, se poate considera egal cu 0,8. El variaza, avand valori, sub 0,8 la moatoare de puteri mici, sub 3kW, scade daca motorul este sub sau supraincarcat.

3.4. Dimensionarea elementelor instalației electrice de lumina și priza

Dimensionarea instalației de lumina și priza aceasta in:

- dimensionarea circuitelor dintre TLP și receptoare

- dimensionarea instalației de lumina și priza aceasta in coloane generale

In toate aceste cazuri se determina sectiunea conductoarelor electrice, a tuburilor de protecție și a apaaratelor necesare pentru acționare, protecție sau masura.

Dimensionarea circuitelor se face in funcție de curentul nominal al circuitului. Daca circuitul este monofazat, acesta se determina cu relația

unde este puterea instalației pe circuit =220 v este tensiunea de faza a rețelei și factorul de putere al circuitului. Puterea instalata se determina prin adunarea puterilor tuturor receptoarelor alimentate pe circuit.

Daca cicuitul este trifazat curentul nominal se determina cu relația

,

unde U=380 V este tensiunea de linea a rețelei. In funcție de valoarea acestui curent se determina siguranța fuzibila pentru protecție la suprasarcina și scurtcircuit. Trebuie amintit ca siguranța fuzibila se caracterizeaza prin curentul fuzilbil If. Se punde conditia și se stabilește valoarea lui If. Apoi se alege siguranța fuzibila. Dupa dimensionarea siguranțelor fuzibile se calculeaza secțiunea conductoarelor electrice. Pentru aceasta trebuie știut ca un conductor sau unui cablu electri ii corespunde un curent pe care il poate suporta un timp infinit fara ca izolatia sa se incalzeasca peste o limita admisibila. Valoarea intensitații curentului In depinde de

-tipul conductorului sau cablului;

-temperatura mediului ambient;

-secțiunea conductorului

-numarul de conductoare active ce se monteaza impreuna cu tubul de protecție.

Secțiunea conductorului electric trebuie sa se aleaga cu cea mai mica dimensiune pentru care se respecta relația .

Dupa ce a fost stabilita secțiunea conductoarelor, se alege dimensionarea tubului de protecție. Pentru aceasta se alege natura tubului de protecție , in funcție de condițiile de montare, iar diamentrul sau nominal se alege in funcție de condițiile de numarul și secțiunea conductoarelor ce trebuie montate in el.

Dimensionarea coloanei generale dintre BMP si TLP se face in funcție de curentul prin acesta. Relațiile de calcul sunt

,

cand coloana este monofazata si

;

In cazul in care coloana este trifazata, in care P reprezinta puterea instalata pe coloana. Pentru alegerea secțiunii, și a tubului de protecție se procedeaza la fel ca la dimnesionarea circuitelor.

Exemplu de calcul pentru dimensionarea elementelor instalației electrice de lumina și prieze.

3.5. Calculul circuitelor

Se alege pentru calculul circuitul de iluminat sau =1200w

Aplicand relația

= =6.5A

Aplicand relația rezulta

==8.1A

Se aleg conductoare din cupru FY. Din normativul 2002 rezulta o secțiune a conductoarelor de 2.5 mm. Deoarece instalția se monteaza ingropat, se alege un tub de protecție de tip IPY. Din normativ rezulta pentru 3 conductoare, un tub IPY 16 și sigurențe fuzibile de 10 A.

Observatie.Deoarece in prize este posibil sa se introduca receptoare de putere mare pentru aceasta se adopta constructiv conductoare FY 3x2.5 mm / IPY 18 și siguranțe fuzibile de 16A.

Calculul coloanei TLP

Calculul coloanei TLP se face in funcție de curentul nominal prin acesta.Cand coloana este monofazata se face cu relația = ==35A.

Se alege pentru coloana TLP tot conductoarea de cupru Fy normativ rezulta secțiunea de 10mm.Rezulta secțiunea coloanei Fy3x10 mm.Tubul de protecție va fi IPY32, deoarece instalația se executa ingropat și siguranțe flexibile de 40A. Pentru executarea branșamentului aerian se folosește cablu CYABY3x16.

3.6. Memoriu tehnic

1.Obiect:

Prezentul proiect are ca obiect solutionarea instalatiilor electrice interioare pentru investitia 'CONSTRUIRE LOCUINTA P+M ” amplasata in comuna Orasul Codlea str.Negoiu, nr.7A jud.Brasov.

2. Baza de proiectare

- tema de proiectare

3. Descrierea solutiilor:

Casa va fi dotata cu instalatii electrice de iluminat si prize cu tensiunea de 230V, instalatie de cablu pentru antena TV.

Puterea instalata in cladire va fi : Pi = 14,6Kw , iar putera maxima simultan absorbita Pc= 6,6 Kw

Pentru iluminatul incaperilor ce compun casa se prevede utilizarea de corpuri de iluminat cu lampi cu incandescenta.

Corpurile de iluminat ce se vor monta in grupurile sanitare precum si cele care se monteaza la exterior vor avea gradul de protectie la apa IPX5X.

Garajul se va ilumina cu corpuri de iluminat tip FIPAD 240.

Partea metalica a corpurilor de iluminat se va lega la nulul de protectie.

Toate prizele la 230V vor fi cu contact de nul de protectie.

Iluminatul exterior se va realiza cu corpuri de iluminat amplasate

pe cladire.

Comanda iluminatului se va face cu intrerupatoare normale, intrerupatoare cu senzor de miscare, cu comutatoare, si cu comutatoare de capat montaj ST amplasate in pozitiile solicitate de beneficiar, respectandu-se prevederile normativului I7-2002.

Atat circuitele de iluminat cat si cele de prize vor fi prevazute cu intrerupatoare automate magnetotermice si protectie diferentiala, avand curentul diferential de declansare de 30mA

Circuitele electrice de iluminat se vor realiza cu conductori tip Fy 2,5

protejati in tub IPEY la montajul in tencuiala pe ziduri din caramida sau plansee

de beton si tub metalic tip PEL , COPEX , HFXP sau similare pe suprafete din material combustibil ( lemn, etc.) .

Circuitele de prize se vor executa cu conductori tip Fy 2,5 protejati in tuburi

IPEY , PEL, COPEX sau HFXP functie de natura incombustibila sau respectiv combustibila a suportului pe care se monteaza.

Distributia energiei electrice se va face prin intermediul unui tablou general TLP trifazic . Din acest tablou vor fi alimentate circuitele de prize si de iluminat de la parter precum si de la mansarda. Echiparea acestor tablouri se va face conform schemei monofilare din plansa E-03.

Toate circuitele de lumina si prize vor fi prevazute cu intrerupatoare magnetotermice si diferentiale avand curentii nominali si curentii reziduali conform schemei monofilare.

Ca mijloc principal de protectie impotriva socurilor electrice se va utiliza legarea la nulul de protectie si suplimentar fiecare circuit va avea protectie automata la curent diferential rezidual (avand curentul diferential de declansare Id = 30 mA).

Schema de legare la pamant este in sistem TN-S.

Blocul de masura si protectie va avea pe sosire intrerupator cu protectie diferentiala avand curentul nominal de 40A, iar curentul rezidual de declansare de 300 mA. De asemenea, acesta va fi echipat cu protectie la scurt circuit , supra-sarcina si la supratensiune avand caracteristicile de functionare corelate cu protectiile prevazute in tabloul TLP.

Cladirea va fi prevazuta cu instalatie de paratrasnet tip retea executata cu conductoare de captare si de coborire din otel zincat Φ 8 mm respectiv Φ 10, sistem OBO Bettermann , amplasate pe acoperis si respectiv pe ziduri, ce se vor racorda la priza de pamantare, conform plansei E-03.

Priza de pamantare va avea rezistenta de dispersie sub 1W intrucat aceasta va fi comuna cu pamantarea instalatiei electrice.

Priza de pamantare se va compune din priza naturala de fundatie si priza artificiala ce se va realiza din platbanda OLZn 40x4mm si electrozi din teava OLZn F21/2 ″ avand L=2,5m, astfel incat Rp<1W

Priza naturala de fundatie se va realiza prin sudarea intre ele a capetelor armaturilor de otel din fundatiile de beton pentru asigurarea continuitatii electrice ale acestora. La cele patru colturi ale cladirii vor fi scoase din fundatie cate un segment de platbanda de otel zincat 40x4mm care initial se sudeaza de carcasa de otel beton din fundatie si de care se vor suda piesele de separatie prin intermediul carora se leaga centura de pamantare interioara precum si conductorii de coborare ai IPT la priza de pamantare. Tot in aceste puncte se va interconecta priza de fundatie cu priza artificiala.

Priza de pamantare se va interconecta cu toate prizele de pamantare din zona situate la o distanta mai mica de 20m , in vederea egalizarii potentialelor.

Tabloul de distributie va fi echipat cu dispozitiv de protectie la supratensiune,

conform schemei monofilare.

La nivelul solului se va realiza o bara de egalizare a potentialelor (BEP) care se va racorda la priza de pamantare. La BEP se vor lega conductorul de nul de protectie si partile metalice ale constructiei, ale instalatiilor si utilajelor care in mod normal nu sunt sub tensiune.

Constructia se prevede a fi echipata cu instalatie interioara de antena TV.

Circuitul de semnal antena TV se va realiza cu cablu tip TCC2YY-I 1x0,75 mm - 75W. protejat in tub IPEY 16 .Pozarea acestui circuit se va face pe ziduri ingropat sub tencuiala sau pe pardoseli in sapa la distanta de minim 25cm fata de circuitele de curenti tari.

LISTA CANTITATI DE LUCRARI

Bransamentul CATV va fi prevazut cu dispozitive de protectie la supraten-siune.

Aparatele electrocasnice si electronice sensibile (televizoare, calculatoare, centrala termica etc.) vor avea pe racordurile la retea, descarcatoare de supratensiune de proximitate.

Lucrarile de instalatii electrice se vor face respectand prescriptiile din:

-Normativ pentru proiectarea si executarea instalatiilor electrice cu tensiuni pana la 1000V.c.a. si 1500V.c.c.' indicativ I7-2002;

-'Normativ privind protectia constructiilor impotriva trasnetului ' indicativ I20-2000.

- ‘’ Normativ pentru proiectarea si executarea instalatiilor electrice interioare de curenti slabi aferente cladirilor civile si industriale’’. Indicativ I 18/1-2001

Probele la instalatia electrica executata se vor face conform normativelor sus mentionate intocmindu-se buletine de verificare .

4. N.T.S.M. si PSI

Atat la executia lucrarilor cat si in exploatarea instalatiilor electrice se vor respecta prevederile din:

- Legea nr. 319/2006, Legea securitatii si sanatatii in munca

- PE119-1991 Norme de protectia muncii pentru activitati in instalatii electrice.

Norme specifice de securitatea muncii la utilizarea energiei electrice in medii normale -nr.111. MMSSF

Norme specifice de securitatea muncii pentru transportul si distributia energiei electrice –nr.65. MMSSF

Norme specifice de securitatea muncii pentru lucrari de reparatii consolidari demolari si translatii de cladiri    -nr.92. MMSSF

Norme specifice de securitatea muncii pentru constructii si confectii metalice –nr.42. MMSSF

Norme specifice de securitatea muncii pentru transportul prin purtare si cu

mijloace de mecanizare si depozitarea materialelor –nr.57. MMSSF

Norme specifice de securitatea muncii pentru lucraru la inaltime –nr.12. MMSSF

Norme specifice de securitatea muncii pentru transportri rutiere –nr.23. MMSSF

Se va acorda atentie deosebita cerintelor esentiale referitoare la protectia , siguranta si igiena muncii si anume:

-rezistenta si stabilitate

-siguranta in exploatare

-igiena si sanatatea oamenilor

-protectia importriva zgomotului

-siguranta la foc

Conducatorii lucrarilor de executie instalatii electrice au obligatia sa asigure:

-luarea de masuri organizatorice si tehnice pentru crearea conditiilor de securitate a muncii;

-realizarea instructajului de protectie a muncii a intregului personal de executie la cel mult 30 de zile, consemnarea acestuia in fisele individuale si semnarea acestora de luare la cunostinta;

-controlul aplicarii si respectarii de catre intreg personalul a normelor si instructiunilor specifice.

Partile metalice ale constructiilor, instalatiilor si utilajelor care in mod normal nu sunt sub tensiune dar care in mod accidental pot ajunge sub tensiune se vor lega la centura de pamantare .

Pe perioada executiei lucrarilor santierul va fi alimentat cu energie electrica printr- un racord de organizare de santier.

Toate circuitele tabloului de organizare de santier vor avea protectie magnetotermica si diferentiala dimensionate corespunzator.

Instalatiile electrice aferente organizarii de santier nu fac obiectul prezentului proiect. Aceste instalatii se vor executa conform proiectului de organizare se santier a carui elaborare este in sarcina firmei constructoare.

Se vor respecta reglementarile in vigoare de prevenire si stingere a incendiilor precum si echiparea si dotarea cu mijloace de prevenire adecvate conform PE 009 si Ordinului MI 775 / 98 – Masuri de prevenire si stingere a incendiilor.

CAPITOLUL 4. ORGANIZAREA LOCULUI DE MUNCA

Avand in vedere sarcinile deosebite de creștere a productivitații muncii atat la nivelul economiei naționale la lucrarile de construcții montaj și de exploatare intreținere este necesar ca formația de lucru normata pentru executarea instalațiilor electrice interioare va cuprinde doi electricieni, dintre care unul avand categoria a IV-a, iar celalalt categoria a II-a.    Y

Verificarea instalației electrice interioare in vederea recepționarii și punerii in funcțiune se poate face de catre un electrician avand grupa a IV-a de autorizare din punct de vedere al normelor de protecție.

La elaborarea documentațiilor tehnico-economice si la executarea instalațiilor electrice interioare, se vor aplica prevederile din „Indicator de norme de deviz pentru lucrari de instalații electrice la construcții” și din „ Catalog de prețuri unitare pe articole de deviz pentru lucrari de instalații electrice”.

CAPITOLUL 5. VERIFICAREA ȘI RECEPTIONAREA INSTALATILOR ELECTRICE INTERIOARE

5.1. Verificarea preliminara

1.     Verificarea prelimmara a instalației interioare se va face de șeful de lucrare, cu scopuș de a stabili daca au fost respectate prevederile fisei tehnologice.

2.     In timpul execuției instalației interioare se verifica urmatoarele :

Modul de pozare a tuburilor de protecție, și anume :

- adancimea de ingropare ;

distanța dintre elementele de fixare ;

- modul de racordare la doze ;

inclinarea tuburilor;

corectitudinea imbinarilor;

- numarul și calitatea coturilor executate;

trecerea prin pereți și peste materialele combustibile.

Modul de instalare a conductoarelor electrice, și anume :

- numarul, tipul și secțiunea lor;

- modul de legare in doze și la aparate.

Modul de montare a tabloului de distribuție și a aparatelor de comutație și anume:

inalțimea de montare a acestora;

distanțele fața de celelalte elemente ale locuinței.

Modul de realizare a instalației de protecție, și anume :

tipul și secțiunea conductorului de nul de protecție ;

suficiența și modul de instalare a prizelor cu contact de protecție.

3. La incheierea lucrarii , executantui lucrarii va verifica :

- modul cum au fost respectate la lucrare prevederile proiectului de execuție;

- modul cum au fost incorporate in lucrare materialele prevazute, luandu-se masuri devalorificare corespunzatoare.

- aspectul estetic al lucrarii ;

5.2. Verificarea definitiva

1.     Verificarea definitiva a instalației interioare se face de delegații subunitații de exploatare, avand drept scop recepționarea lucrarii și racordarea acesteia la rețeaua electrica de distribuție de joasa tensiune.

2.     La verificarea definitiva a lucrarii de instalație interioara se vor urmari :

- modul cum au fost respectate prevederile proiectului de execuție ;

- aspectul estetic al lucrarii ;

- modul de execuție a legaturilor electrice in doze, la aparate, la tabloul de distribuție, la corpurile de iluminat

- modul de amplasare și fixare a tabloului de distribuție, a aparatelor și a corpurilor de iluminat.

3. Instalația electrica, care corespunde verificarilor efectuate, se considera recepționata și se trece la racordarea și la rețeaua electrica de distribuție și punere in funcțiune.

4. Pentru instalațiile respinse la recepție se vor intocmi note de remedieri.

5.3. Executarea masurarilor pentru verificarea rezistenței de izolație.

1.      Verificarea rezistenței la izolație a instalației se face prin masurarea :

rezistenței la izolație a conductoarelor fața de pamant ;

rezistenței de izolație a conductoarelor intre ele.

2.     Valoarea rezistenței de izolație a instalației se considera admisibila daca este de minim 500 kohmi.

3. Masurarea rezistenței de izolație a conductoarelor fața de pamant se efectueaza rand pe rand fiecare conductor la o borna a megohmmetrului, cealalta borna fiind legata la conductorul nulului de protecție. Pentru masurarea rezistenței de izolație a conductoarelor intre ele, se vor lua, in prealabil, urmatoarele masuri :

intrerupatoarele și comutatoarele vor avea poziția inchis ;

becurile se vor scoate din dulie;

transformatorul de sonerie se va deconecta.

CAPITOLUL 6. NORME DE PROTECTIE A MUNCII SPECIFICE

6.1. Generalitați

Proiectarea, executarea și exploatarea instalațiilor electrice se face conform prescripțiilor tehnice in vigoare astfel incat persoanele care se afla in apropiere sa nu vina in contact direct cu elementele care sunt sau pot fi puse sub tensiune.

Organizarea locurilor de munca trebuie sa asigure deplina securitate personalului in executarea lucrarilor de exploatare, reparații și montaj.

Punctele in care pot avea loc accidente trebuie sa fie prevazute cu dispozitive de protecție și de avertizare.

In cazul in care lucrarile se executa cu mai multe echipe este absolut necesar sa existe un conducator unic, responsabil de lucrare, care sa stabileasca masurile generate de securitate a muncii.

In exploatare instalațiile electrice se considera tot timpul sub tensiune. Prezenta tensiunii in instalații se stabilește numai cu ajutorul indicatorului de tensiune sau al lampii de proba.

6.2. Lucrari la tablourile de comanda

Lucrarile la tablourile de comanda, semnalizare și masura se executa numai dupa ce s-a intrerupt tensiunea, s-au montat paravane și s-a delimitat cu placute avertizoare locului de munca, folosindu-se mijioace individuale de protecție din dotare.

Legatura propnu-zisa se executa incepand cu fazele mai puțin accesibile. Dupa executarea legaturii, se scot tecile și palariile protectoare de pe conductoare in ordinea inversa aplicarii lor.

In timpul cat dureaza operațiile de executare a branșamentelor pe stalp, ajutorul supravegheazp de jos mersul lucrarilor. Pe timp de ploaie , furtuna, intuneric sau descarcari atmosferice se interzice lucrul sub tensiune.

6.3. Mijioace individuale de protecție

Toate mijioace individuale de protecție folosite de personalul de deservirea instalațiilor electrice trebuie sa corespunda normelor de securitate a muncii.

Mijioacele folosite pentru protejarea contra electrocutarilor, prin izolarea omului fața de parțile aflate sub tensiune , sunt : mijioace și scule electroizolante (cizme de cauciuc, manuși de cauciuc, prajini electroizolante, platfonne electroizolante, covorașe și preșuri de cauciuc, scule cu unelte electroizolante), indicatoare de tensiune si dispozitive de scurtcircuitare și de legare la pamant. Toate mijioacele de protecție primite in exploatare trebuie controlate sistematic, dupa cum urmeaza:

mijioacele de protecție electroizolante trebuie controlate in ceea ce privește rigiditatea lor dielectrica, in condițiile și la termenele indicate de norme.

celelalte mijioace de protecție trebuie supuse unei revizii exterioare periodice și daca este necesar unor incercari mecanice indicate de normele in vigoare, referitoare la securitatea muncii in instalațiile electrice.

6.4. Mijloace și scule electroizolante

Cizme și manuși de cauciuc. Cizmele de cauciuc constitue un mijioc electroizolant de protecție auxiliar an instalațiile electrice de orice fel, iar manușile de cauciuc constitue un mijioc auxiliar in instalațiile electrice de inalta tensiune și un mijioc principal in instalațiile de joasa tensiune.

Prajini electroizolante. Prajinile electroizolante sunt folosite pentru comanda directa a separatoarelor fara acționare mecanica, pentru aplicarea garniturilor de scurtcircuitare și legare la pamant mobile, precum și pentru masurari și incercari de instalații sub tensiune sau in locurile in care aceasta poate sa apara.

Platforme electroizolante. Platformele electroizolante sunt folosite ca mijioace auxiliare de protecție in instalațiile electrice de orice tensiune. Acestea sunt alcatuite din gratare de lemn cu picioare electroizolante. Inalțimea de la podea pana la suprafața inferioara a platformei trebuie sa fie de cel puțin 10 cm.

Covorașe si presuri de cauciuc. Acestea se admit ca mijioace auxiliare de protecție in instalațiile electrice la orice tensiune. Ele sunt destinate a fi intinse pe podeaua incaperilor in care nu se afla instalații electrice mai ales pe locurile de pe care se acționeaza separatoarele.

Scule cu maner electroizolant. Scule cu manere electroizolante trebuie pastrate in dulapuri sau rafturi speciale. In timpul transportului, sculele trebuie neaparat protejate impotriva umezelii și murdariei. Sculele cu manere electroizolante utilizate trebuie supuse mai intai unei revizii exterioare.

Garnituri de scurtcircuitare. Aceste garnituri constitue cel mai sigur mijioc de protecție impotriva aplicarii din greșeala a tensiunii pe sectoare intrerupte sau in cazul apariției unei tensiuni induse, in cazul executarii unor lucrari pe porțiuni intrerupte ale instalației.

Indicatoare de tensiune. Indicatorul de tensiune functioneaza pe baza fenomenului de luminiscența a unui tub cu neon, supus unei diferențe de potențial alternative. Nu este permisa legarea indicatorului de tensiune la pamant. Indicatorul de tensiune poate fi folosit in aer liber numai pe timp uscat. El trebuie pastrat in cutii etanse.

Mijioace de protecție impotriva arsurilor. Pentru protecția impotriva arsurilor se folosesc ochelari de protecție și manuși electroizolante. Ochelarii de protecție se folosesc la inlocuirea siguranțelor la taierea cablurilor, la deschiderea mansoanelor

cutiilor terminale din rețelele de cabluri in exploatare, la lipirea cablurilor și la turnarea masei izolante.

6.5. Verificarea periodica a mijioacelor de protecție

Mijioacele de protecție se verifica in instalații speciale, de catre unitațile energetice organizate in acest sens , conform normelor de securitate a muncii in instalațiile electrice.

6.6. Masuri de securitate a muncii la executarea de lucrari la firide și la montarea contoarelor.

La executarea lucrarilor in astfel de instalații trebuie avute in vedere urmatoarele:

- ușile metalice ale firidelor de branșament sa fie conectate la bara de legatura la pamant prin intenmediul unui conductor flexibil de cupru cu secțiunea de 16mm, cu papuci la ambele capete;

- conductorul de protecție al coloanelor electrice sa fie legate la firidele de branșament la bara de legare la pamant, iar la tablourile de distribuție ale consumatorilor, la borna de legare la pamant;

- la executarea lucrarilor la firidele de branșament alimentate prin cabluri electrice subterane zona protejata se realizeaza de la capetele cablurilor respective.;

- la executarea lucrarilor se scot de sub tensiune :

Instalațiile sau acele parți ale instalațiilor la care urmeaza sa se faca lucrari;

instalațiile invecinate care se gasesc la o distanța mai mica decat distanța limiti minima in aer la care se pot apropia executanții, utilajele, materialele sau uneltele necesare in timpul executarii lucrarilor fara pericol.

In cazul contoarelor in montaj direct sau semidirect succesiunea operațiilor va fi:

scoaterea siguranțelor de la tabloul de distribuție al consumatorului;

scoaterea siguranțelor din firida sau de la stalpul la care este legat branșamentul;

montarea de capace electroizolante colorate in roșu;

montarea in firida a indicatorului « Nu inchide, se lucreaza » ;

demontarea capacului de la barele contorului ;

scoaterea conductorului de nul și aplicarea pe capul acestuia a unui degetar electroizolant;

inlocuirea contorului, legarea conductoarelor facandu-se in ordine inversa;

montarea capacului de la bornele contorului și sigilarea lui ;

punerea sub tensiune a contorului ;

verificarea funcționarii corecte a contorului.

CAPITOLUL 7. ANEXE

BIBLIOGRAFIE

1.     „Normativ privind executarea instalatiilor electrice interioare” – Ministerul Energiei Electrice, 1995.

2.     Ing. Ion Mihai, ing. Dorin Merișca , ing. Eugen Manzarescu - „Manual pentru autorizarea electricienilor instalatori” – Editura centru de informare și documentare pentru energetica, 1995.

3.     Binachi C., Mira N., Ionescu C.; - ”Instalatii electrice in constructii” – Editura Didactica Si Pedagogica, 1975.

4. Rodica Dromereschi, Victor Gavril, Luigi Ionescu ; - “Instalații electrice” – Editura MAST, 2007.
