INSTRUCTIUNI DE EXPLOATARE A CELULELOR DE TIP NXAIR M ce echipeaza celulele de 20 kV din statiile : 1 DECEMBRIE; POLICOLOR; LINIA DE CENTURA

Prezentul material are un caracter informativ si contine cateva date care sa usureze utilizarea acestor celule.

Sunt utlilizate urmatoarele tipuri :

-celula modul intrerupator

-celula modul separare

- celula modul de alimentare transformator

-ansamblu sectionare bara.

Celula modul intrerupator poate indeplini functia de “feeder intrare” sau “ feeder iesire”.

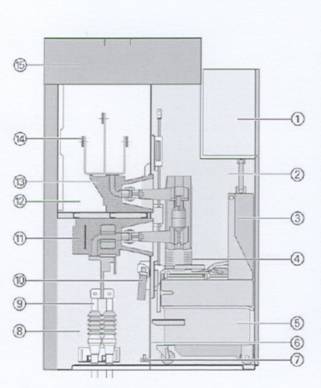

1. Compartiment de joasà tensiune

2. Compartiment modul

3. Modulul intreruptor

4. Parte debrosabilà in cadrul modulului intreruptor

5. Carucior mobil

6. Perete despartitor intre compartimentul modulului si compartimentul de racordare pentru varianta “Cu perete despartitor”

7. Barà de punere la pàmant

8. Compartiment de racordare

9. Racorduri pentru cabluri

10. Circuit de punere la pàmànt

11. Transformator de curent, de trecere

12. Compartimentul barelor colectoare

13. Izolator de trecere

14. Bare colectoare

15. Sistem canale pentru ghidarea/evacuarea aerului

—

Descriere NXAIR M

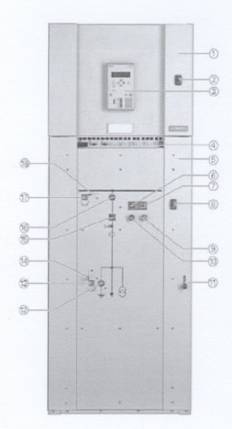

Elemente de comandà

1. Usa compartimentului de joasà tensiune (circuite secundare)

2. Incuietoare pentru usa compartimentului de joasa tensiune (circuite secundare)

3. Controler 7SJ62 pentru actionarea electricà a modulului Intreruptor NXACT - componentà suplimentara

4. Prize de test pentru sistemul de indicare a tensiunii pe barà -

— componente suplimentare

5. Usä frontalá

6. Indicator ,,arc tensionat”

7. Contor pentru cicluri de functionare

8. Incuietoare pentru usa frontalà

9. Buton de comandà pentru inchiderea intreruptorului din

modulul NXACT

10. Buton de comanda pentru deschiderea intrerupatorului din modulul NXACT

11. Dispozitiv pentru deschiderea usii frontale

12. Indicator al pozitiei de comutare a cutitului de punere Ia

pamant din compartimentul de racordare al celulei

13. Orificiu pentru actionarea mecanismului cutitului de punere Ia

pamant din compartimentul de racordare al celulei

14. Parghie pentru deschiderea si inchiderea obturatorului

orificiului pentru actionarea mecanismului cutitului de punere

Ia pamant.

15. Indicator al pozitiei de comutare a intreruptorului din modulul

NXACT

16. Indicator mecanic al pozitiei de comutare a partii debrosabiIe

din modulul NXACT

17. Orificiu pentru actionarea partii debrosabiIe din modulul

NXACT

18. Parghie pentru deschiderea si inchiderea obturatorului

REFERAT: Ce sa faceti inainte de inundatie? REFERAT: Executarea si receptionarea ancorajelor metalice tip inel-con si dorn

orificiului pentru actionarea partii debrosabiIe din modulul

NXACT

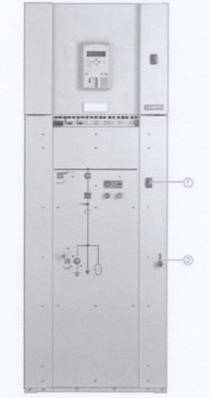

Deschiderea usii frontale

Conditii preliminare

Partea debrosabila a modulului intrerupatorului NXACT sa fie in pozitia debrosat.

Cheie dubla utilizabila doar pt.deschiderea usii.

-----Introduce-ti cheia dubla in incuietoare si rotiti-o cu 90 grade in sens invers acelor de ceasornic.

-----Trage-ti in sus dispozitivul de dechidere a usii si deschide-ti usa.Cheia dubla nu poate fi scoasa daca usa este deschisa.

1.incuietoare usa frontala

2.dispozitiv pentru deschiderea usii frontale

Inchiderea usii frontale se face executand operatiile de mai sus in sens invers.

ATENTIE!Usa frontala nu se poate deschide daca intrerupatorul nu este debrosat.

Deplasarea partii debrosabile a modulului NXACT in pozitia de functionare (brosat) Actionarea manuala

Conditii preliminare:

--Modulul sa fie introdus in celula

--Conectorul tip fisa pentru legatura cu circuitele secundare sa fie cuplat

--Usa frontala inchisa

--Intreruptorul in pozitia DESCHIS(OPEN)

--Cutitul de punere la pamant in pozitia DESCHIS(OPEN)

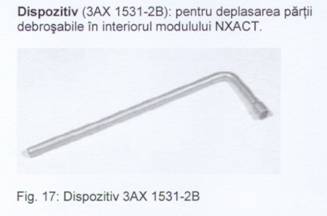

--Se utilizeaza dispozitivul 3AX 1531-2B pentru deplasarea partii debrosabilein interiorul modulului NXACT.

Elementele de comanda ale partii debrosabile sunt ampalsate in partea din stanga sus a partii frontale a celulei.

---Se deschide lacatul daca a fost montat

---Se trage spre dreapta parghia pentru actionarea partii debrosabile.

---Se introduce dispozitivul 3AX 1531-2B in piesa hexagonala

---Se roteste manivela cu 180 grade in sensul acelor de ceasornic

---Se scoate manivela

Parghia pentru comanda obturatorului revine automat in pozitia initiala iar obturatorul se in chide.

In acest mod intrerupatorul a fost brosat.

Deplasarea partii debrosabile a intrerupatorului in pozitia DEBROSAT

Conditii preliminare:

---Intrerupatorul in pozitia DESCHIS

---Se utilizeaza dispozitivul 3AX1531-2B pentru debrosare

---Se trage spre dreapta parghia pentru comanda obturatorului orificiului pentru actionarea partiidebrosabile

---se roteste manivela in sens invers acelor de ceasornic.

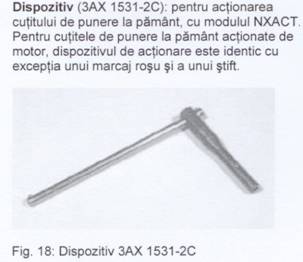

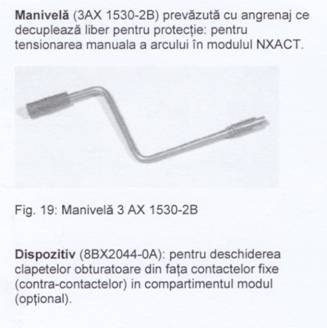

Manetele utilizate pentru manevrarea echipamentelor de 20kV:

Inchiderea intrerupatorului modulului NXACT

Comanda locala(neelectrica):

Conditii preliminare:

---intrerupatorul brosat

---arcul tensionat

Elementele de comanda ale intererupatorului sunt amplasate in partea din dreapta –sus a partii frontale a celulei.

Inchiderea se face prin rotirea spre dreapta si apasarea cheii pentru comanda inchis.Intrerupatorul trece din pozitia DESCHIS in pozitia INCHIS(ATENTIE! Acest mod de conectare nu tine cont de blocaje).

Actionare electrica

Conditii preliminare:

---Comanda intrerupatorului se realizeaza local prin automatul programabil sau prin telemecanica

---Intrerupatorul brosat

---Arcul tensionat

Comanda INCHIS de pe automatul programabil se face apasand butonul I,apoi tasta ENTER,urmeaza intrebarea afisata daca esti sigur de corectitudinea comenzii,respectiv apasarea din nou a butonului I si apoi intrerupatorul inchide.

Deschiderea intrerupatorului modulului NXACT

Comanda locala(neelectrica)

Conditii preliminare:Intrerupatorul poate fi deschis intotdeauna.

Elementele de comanda ale intreruptorului sunt amplasate in partea din dreapta sus a partii frontale a celulei.

Se apasa butonul O de pe partea frontala a celulei.Intrerupatorul se deschide.Indicatorul pozitieie de comutare trece pe DESCHIS.

Actionare electrica

Se face prin comanda de pe automatul progamabil apasand butonul O sau prin telemecanica.

Verificarea lipsei tensiunii

Pentru verififcarea lipsei tensiunii se introduce dispozitivul de indicare prezenta tensiune succesiv in toate cele trei prize de test.(prize amplasate in partea stanga a celulei)

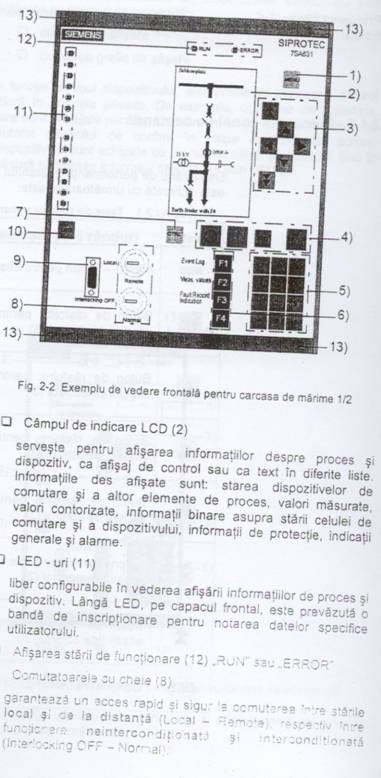

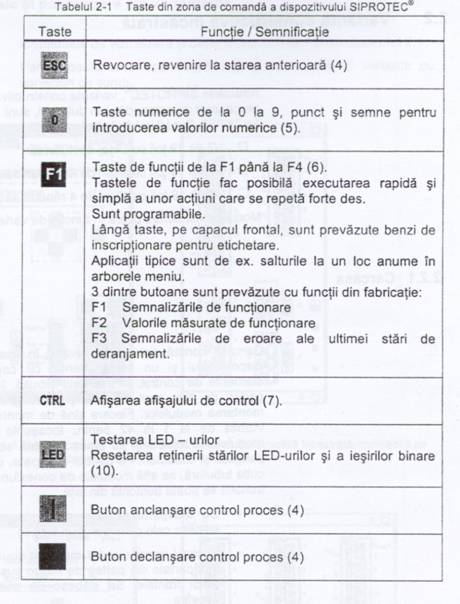

Descrierea panoului frontal al circuitelor secundare

Automatul programabil de pe fata celulei(compartimentul circuitelor secundare) are toate ledurile aprinse in culoarea verde in functionare normala si isi schimba culoarea in portocaliu in caz de functionari anormale ale celulei(lipsa tensiune comanda;declansari prin protectie sau alte declansari exterioare).Se citeste eticheta din stanga automatului pentru a afla semnificatia ledului care si-a schimbat culoarea.Anularea acestor semnalizari (revenirea ledurilor in culoarea verde) se face prin apasarea butonului LED aflat sub sirul de leduri.

Cheia de comanda cu doua pozitii:REMOTE (comanda prin telemecanica) sau LOCAL serveste pentru alegerea regimului de comanda al echipamentului.

Cheia de comanda cu doua pozitii :INTERLOKING OFF sau INTERLOKING ON serveste pentru comanda celulei fara sau cu blocaje in functie.
