Semnalul TV produs local, cu mira si identificator al sursei, este necesar fie pentru inlocuirea sursei cazute in pana, fie pentru probe.

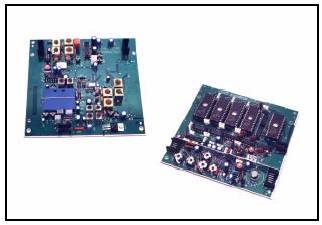

Generatorul video este un generator complet numeric dispus pe o placuta de 137x132 mm. Semnalul furnizat este gata pentru probe sau emisie.

Generatorul creaza mira FuBK, bine cunoscuta in tehnica masuratorilor de televiziune. Acest semnal complex cuprinde si

-caroiajul 19H/15 V suprapus peste gri de nivel 16%; grosimea caroiajului 225 nsec(H), 2 linii (V)

-bare de culoare standard in 8 trepte in ordinea de scadere a luminantei;parametri amplitudini 75/75/0, saturatia culorii 100%

-scara alb-negru in 5 trepte: 100%, 75%, 50%, 25%, 0

-semnal multifrecventa: pachete de amplitudine 100%, pe frecventele 0,5 MHz, 1 MHz, 2 MHz, 3 MHz, 4,433618 MHz (G-Y=0) suprapuse peste gri 50%

-semnal de test pentru fantome

-semnale de test pentru demodulatorul PAL:

dinti de fierastrau ± V, bara V, bara ± U

dinti de fierastrau ± U, bara V, bara ± U

-cerc numeric, de diametru 93% din ecranul vizibil

Partea neagra a ecranului poate cuprinde textul de identificare specificat de client. Se poate introduce si un desen oarecare intr-un loc la dorinta mai spre marginea mirei.

Deasemeni se pot genera linii de teletext. Aria programabila pentru text, desen si teletext se ridica la cca.40000 pixeli.

Generatorul video poate fi montat la dorinta in receptorii de satelit si terestri ai capetelor de retea CW-1000 si CW-3000.

Poate fi livrat si ca sertar in rama, independent (CW-1585).

Date tehnice

Norma TV   625 linii,50 Hz, semnal PAL standard fara decalajul de 25 Hz

Caracteristici de transmisie

Frecventa de linii                          15625Hz ± 0,3 Hz

Frecventa de semicadre               50 Hz ± 0,001 Hz

Frecventa subpurtatoarei de

culoare                                          4433618,75 Hz ± 88,7 Hz

Caracteristica amplitudine-

frecventa a filtrului video              ± 0,1 dB (0 . 5 MHz)

Supraoscilatii                                < 1 %

Rezolutia Y 200 nivele

Frecventa de esantionare           4xfrecv.subpurtatoare PAL (922 esantioane per linie activa)

Date de iesire

Amplitudine de semnal video       1 Vv-v ± 10 mV

Impedanta de iesire                      75 ohmi

Atenuare de reflexie la iesire          >30 dB pana la 5,5 MHz

Date generale

Masa                                               aprox.0,3 kg

Dimensiuni                                     137,2x132,1 mm

Tensiuni de alimentare                   +12 V ± 5%

+5V ± 5%

Unitatile din seria CW-1000 nu au alimentatori proprii, tensiunile de lucru li-s furnizate de la un alimentator central. Acesta poate fi constituit din module alimentatoare comutabile de cate 6 A fiecare. Intr-un sertar de rama, inalt de 2 module (3,5”=89 mm) incap cate 3 astfel de module alimentatoaere.
