Demultiplexoare. Multiplexoare.

Fisa de documentare 1

Demultiplexorul (DMUX) este circuitul logic care distribuie datele de pe o cale de  intrare pe mai multe cai de iesire. Calea de iesire pe care sunt transmise datele este selectata printr-un cuvant de cod (adresa).

Circuitul are:

o intrare de conditionare a functionarii G₁, care permite functionarea atunci cind este legata la masa (nivel logic 0);

o intrare de date, G₂, comuna tuturor iesirilor;

n intrari de adresa

2ⁿ iesiri active pe nivel logic 0

Un demultiplexor de 3 biti  are 3 intrari de adresa (A,B,C) si 8 iesiri (÷).

Fig.1 Schema bloc a unui DMUX de 3 biti

Functionarea circuitului, ilustrata in tabelul de adevar din Fig.2 pentru un demultiplexor de 2 biti,  poate fi prezentata pe scurt astfel :

daca G₁ este pe nivel logic 1, circuitul este blocat, toate iesirile fiind in 1 logic

circuitul functioneaza numai cu G₁ legata la masa

pentru fiecare dintre cele 4 combinatii distincte posibile care se pot aplica pe intrarile de adresa este selectata cate o iesire

pe iesirea selectata se transmit datele de pe G₂

Fig. 2 Tabelul de adevar al unui DMUX  de 2 biti (4 cai)

Daca nu se utilizeaza intrarea de date, demultiplexorul devine un decodificator cu  rolul de a selecta iesirea corespunzatoare codului binar aplicat pe intrarile de adresa.

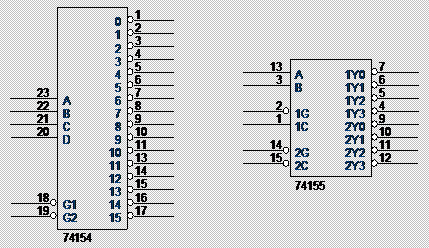

Fig. 3 Demultiplexoare integrate din seriaTTL

Multiplexorul (MUX) este circuitul logic care permite trecerea datelor de la una din intrari la o unica iesire. Selectia intrarii se realizeaza prin intermediul unui cuvant de cod (adresa).

Circuitul are:

o intrare de conditionare a functionarii , care permite functionarea atunci cind este legata la masa (nivel logic 0);

n intrari de adresa

2ⁿ intrari de date;

o iesire, W.

Un multiplexor de 3 biti are 3 intrari de adresa (A, B, C), 8 intrari de date (x₀ ÷ x₇) si o singura iesire (W).

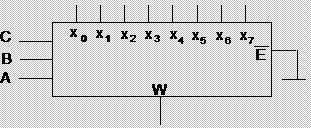

Fig.4 Schema bloc a unui MUX de 3 biti (8 cai)

Pentru un multiplexor de 2 biti functionarea este ilustrata de tabelul de adevar din Fig.

Fig.5 Tabelul de adevar al unui MUX de 2 biti (4 cai)

Daca  este pe 1logic, circuitul este blocat, iesirea W fiind in 0 logic

Cuvantul de cod aplicat pe intrarile de adresa  duce la selectia unei intrari de date

Pe iesire apar datele (0 sau 1) prezente pe intrarea de date selectata

Circuitele integrate multiplexoare pot avea pe langa iesirea W si iesire , sau numai iesire



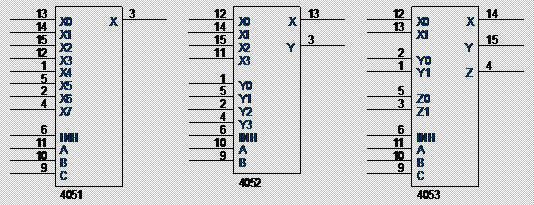

Fig.6 Multiplexoare integrate din seria CMOS

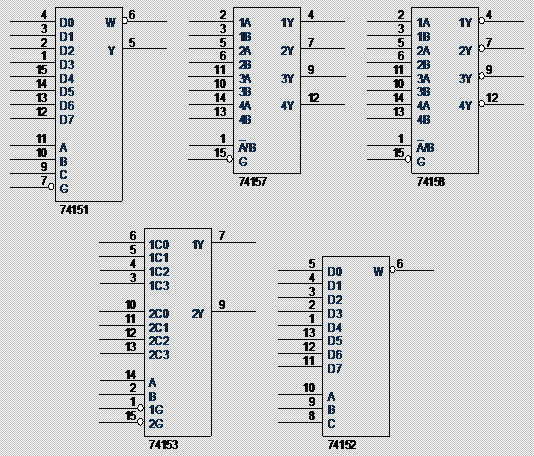

Fig.7 Multiplexoare integrate din seriaTTL

Activitatea de invatare 1 Demultiplexoare

Competente:

Identifica circuite integrate logice

Interconecteaza circuite integrate logice in montaje

Verifica functionarea montajelor

Obiective vizate:

sa identifici tipuri de demultiplexoare

sa explici functionarea demultiplexoarelor

sa utilizezi circuitele integrate demultiplexoare ca decodificatoare de adresa

sa precizezi rolul pinilor circuitelor integrate demultiplexoare decodificatoare

sa evaluezi parametrii specifici  circuitelor integrate demultiplexoare

Continutul: Descrierea circuitelor integrate demultiplexoare

Obiectivul: Dupa aceasta activitate veti putea sa utilizati circuitele integrate demultiplexoare in diferite aplicatii.

Enunt: Pornind de la urmatoarele patru enunturi incomplete, realizati un eseu de aproximativ 14 randuri in care sa dezvoltati ideile continute in enunturi. In realizarea eseului cu titlul 'Demultiplexorul' trebuie sa folositi  cele 10 cuvinte expresii din lista data.

1. „Demultiplexorul este circuitul logic care transmite ..

2. „Un demultiplexor de 3 biti (8 cai) are o intrare de conditionare a functionarii, ..”

3. „Functionarea demultiplexorului poate fi descrisa astfel:

• daca intrarea de  conditionare a functionarii este pe nivel logic 1 (+V_CC), circuitul este blocat, toate iesirile fiind
• circuitul functioneaza numai cu .
• pentru fiecare dintre cele 16.
• datele de pe intrarea de date ..

4. „Daca nu se foloseste intrarea de date, demultiplexorul devine”

Lista de cuvinte expresii: datele, intrari de adresa, intrare de date, iesiri, nivel logic 1, intrarea de conditionare a functionarii, masa, combinatii distincte posibile, transmise, decodificator de adresa.

Activitatea de invatare 1 Multiplexoare

Competente:

Identifica circuite integrate logice

Interconecteaza circuite integrate logice in montaje

Verifica functionarea montajelor

Obiective vizate:

sa identifici circuite logice multiplexoare

sa explici functionarea multiplexoarelor

sa precizezi rolul circuitelor integrate multiplexoare

sa evaluezi parametrii specifici  circuitelor integrate multiplexoare

Continutul: Descrierea circuitelor integrate multiplexoare

Obiectivul: Aceasta activitate va va ajuta sa utilizati circuitele integrate multiplexoare in montaje.

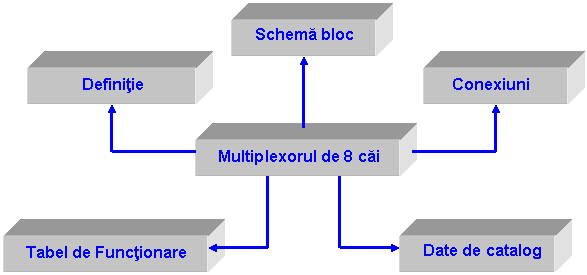

Enunt: Folosind diferite surse (Internet, reviste de specialitate, Catalog de circuite integrate digitale, fisa de documentare etc. ) obtineti informatii despre multiplexorul de 8 cai (3 biti)  si organizati-le dupa modelul de mai jos:
