1.1.Generalitati:

Aparatele cu ajutorul carora se masoara marimile electrice si magnetice se pot clasifica:

• Aparate cu citire directa care au dispozitive de citire ci scala gradate si ac indicator sau sopt luminos;
• Aparate integratoare care au mechanism de insumare a valorilor marimilor de masurat intr’un anumit timp;
• Aparate inregistratoare prevazute cu mechanism care traseaza diagramele de variatie in timp a marimilor electrice de masurat.

Dupa principiul de functionare aparatele electrice de masurat se clasifica in urmatoarele categorii:

• Aparate megnetoelectrice
• Aparate megnetoelectrice cu dispozitive de redresor
• Aparate feromegnetice
• Aparate electrodinamice
• Aparate termice
• Aparate de inductie
• Aparate electrostatice
• Aparate electrochimice
• Aparate de rezonanta cu vibratii.

O categorie aparte o constituie aparatele electronice (analogice si numerice) de masurat.

Dupa felul curentului aparatele electrice de masurat pot fi de cutent continuu si de current alternative, dupa modul in care sunt intrebuintate ele pot fi fixes au portabile, iar dupa felul marimii de masurat se impart in:

• Ampermetre
• Vlotmetre
• Ohmetre
• Cosfimetre
• Watmetre

1.2.Principii constructive ala aparatelor electrice de masurat.

Aparatele electrice de masurat sunt constituite dintr-o parte fixa si o parte mobila, numite echipaj mobil.

Desi exista multe deosebiri constructive intre aparatele electrice de masurat, acestea au totusi unele piese commune:

• Acul indicator si scala
• Dispozitivul de amortizare
• Axele
• Lagarele
• Dispozitivul pentru crearea cuplului rezistiv
• Dispozitivul pentru crearea cuplului activ
• Dispozitivul de corectie(corectorul de zero ,,0”)
• Dispozitivul de blocare

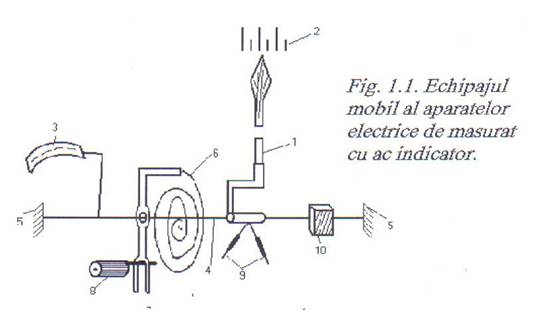

In figura 1.este reprezentat schematic echipajul mobil al unui aparat electric de masurat cu ac indicator

Fig 1.

1-acul indicator

2-acala

3-dispozitivul de amortizare

4-axul

5-lagarele

6-dispozitivul(resortul)pentru crearea cuplului rezistiv

7,8-dispozitivul de echilibrare

9-dispozitivul pentru reducerea cuplului activ.

Acul indicator:trebuie sa fie rezistent si usor.La aparatele de mare sensibilitate acul se inlocuieste cu un dispozitiv de citire cu spot luminos.

Scara:este suprafata pe care sunt trasate diviziunile; scalele pot fi uniforme cand sunt prevazute cu diviziuni egale, sau neuniforme cand diviziunile sunt neegale. Cand se face citirea la aparat raza vizuala trebuie sa fie perpendicular pe scala; in caz contrar citirea este eronata.Astfel de erori se numesc erori de paralaxa.

Dispozitivul de amortizare:micsoreaza sau anuleaza iscilatiile acului indicator in jurul pozitiei de echilibru;dispozitivele de amortizare pot fi:

Pneumatice(cu cilindru si piston in aer)

Magnetice(o armature ce se roteste intre polii unui magnet permanent)

Hidraulice

Axul:sustine solidar intre ele diferite piese ale echipajului mobil:acul indicator, paleta dispozitivului de amortizare in capat al resortului spiral si contragreutatile de echilibrare a echipajului mobil.

Dispozitivul de corectie:se compune din suruburi cu excentric S si piesa nr. 7.Surubul care iese in afara carcasei aparatului se roteste si deplaseaza in limite mici piesa de care este legat un capat al resortului spiral aducand astfel acul indicator in pozitia zero a scalei.Aparatele de masurat electrice trebuie sa aiba o constructie simpla si robusta, sa se mentina in clasa de precizie conform prescriptiilor date prin STAS.
