1. Realizarea instalatiilor electrice de iluminat

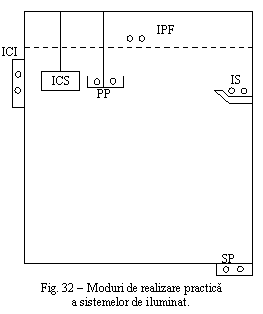

Instalatiile de iluminat interior pot fi realizate intr-un dintre modurile prezentate in figura 32.

In cladirile administrative, cu scopuri culturale precum si in cladirile de locuit sunt intalnite instalatiile de tip ST (sub tencuiala), realizate in tuburi de protectie plasate in/pe zidarie si acoperite de tencuiala. Instalatiile de acest tip asigura o fiabilitate ridicata circuitelor electrice, sunt insa scumpe si necesita o durata relativ mare la executie.

Instalatiile de tip IT (in tencuiala) sunt realizate sub forma unor conductoare electrice izolate electric dar neprotejate, plasate direct in tencuiala cladirii. Sunt intalnite la cele mai multe dintre cladirile de locuit (blocuri de locuinte). Sunt instalatii relativ ieftine si care permit realizarea intr-un interval redus de timp.

Instalatiile de tip PT sunt specifice cladirilor cu activitati industriale. Sunt realizate in tuburi de protectie, plasate pe suporti la cativa centimetri fata de perete. Desi sunt inestetice, acest tip de instalatii permite realizarea si modificarea intr-un timp scurt, cu costuri reduse.

Instalatiile de tip IPF (in plafon fals) sunt din ce in ce mai intalnite in cladirile administrative. In plafonul fals realizat sunt plasate toate tipurile de instalatii necesare cladirii (energie electrica, ventilatie, incalzire, aer conditionat, circuite informatice etc.).

Instalatiile de tip ICI (in canale ingropate) sunt realizate sub forma de canale acoperite, practicate in peretii unei cladiri. Toate circuitele electrice (inclusiv cele informatice) sunt plasate in aceste canale, iar accesul are loc prin capace detasabile. In instalatiile moderne ale cladirilor cu destinatie comerciala, administrativa sau de cercetare, instalatiile sunt realizate sub forma unor canale aparente, permitand accesul intr-un mare numar de puncte si asigurand astfel adaptarea instalatiilor la modificarea caracteristicilor incaperii.

Instalatiile de tip IS (in scafe) sunt specifice cladirilor administartive sau de locuit, cu confort ridicat. Instalatiile electrice, impreuna cu sursele de lumina sunt plasate in scafe (elemente care fac parte din arhitectura cladirii). Se asigura un iluminat indirect (modul de realizare a tavanului are un rol important in transmiterea luminii), de calitate ridicata.

Instalatiile de tip PP (pe poduri) sunt intalnite in spatiile cu caracter industrial sau de cercetare. Instalatiile electrice sunt plasate pe poduri suspendate, de la care este posibil un acces simplu. Desi aspectul este inestetic, instalatiile sunt eficiente si relativ ieftine.

Instalatiile de tip SP (sub pardoseala) sunt specifice spatiilor cu caracter industrial. Instalatiile electrice sunt plasate in canale practicate in podea, acoperite cu placi, cu acces simplu si posibilitatea simpla a exploatarii si dezvoltarii instalatiei.

Criteriile de eficienta, posibilitate de adaptare a instalatiei la modificarea functiona­litatii incaperii, interventie simpla, costuri reduse dar si o estetica adecvata sunt principalele criterii privind realizarea practica a instalatiilor electrice (inclusiv cele de iluminat) in incaperile cu caracter industrial, administrativ, de cercetare. In acest sens, sunt dezvoltate solutii care raspund cel mai bine caracteristicilor functionale ale spatiului analizat.

2. Realizarea circuitelor electrice interioare

Modul concret de realizare a circuitelor electrice (iluminat si putere) intr-o cladire depinde in primul rand de puterea consumata si de tipul de echipamente electrice din dotare.

In cazul cladirilor cu puteri consumate relativ reduse, alimentarea cu energie electrica se realizeaza in schema monofazata (fig. 33).

Reteaua electrica de alimentare are doua conductoare: un conductor de faza F si un conductor de nul de lucru si nul de protectie PEN. Prin intermediul unui racord este conectat blocul de masurare si protectie BMP. Protectia circuitului la supratensiuni determinate de caderea trasnetului in reteaua electrica sau in apropierea acesteia este realizata cu ajutorul descarcatoarelor cu oxizi metalici DOM (curentul de impuls nominal 15 kA; tensiunea la borne, la curentul de impuls nominal, 1,3 kV). Intreruptorul (disjunctorul) I este dimensionat, in mod uzual, pentru a permite intreruperea unor curenti de defect pana la 10 kA. Dispozitivul de deconectare D asigura intreruperea circuitului la aparitia unei suprasarcini (releul bimetalic PI), a unui scurtcircuit in instalatie (releul electromagnetic PS), a unei supratensiuni accidentale in reteaua de alimentare (releul DSP reglat la 270 V) precum si a unei diferente intre curentul electric pe faza si cel de pe nul (releul diferential DDR reglat la 300 mA).

REFERAT: Ce sa faceti inainte de inundatie? REFERAT: Executarea si receptionarea ancorajelor metalice tip inel-con si dorn

Blocul de masurare si protectie cuprinde o legatura la priza de pamant locala, la care se conecteaza si conductorul PEN al retelei electrice de alimentare, si realizeaza separarea circuitului de nul de lucru N de nulul de protectie PE (cele
doua circuite nu trebuie sa aiba nici o alta legatura electrica in intreaga instalatie).

Contorul de energie electrica kWh asigura inregistrarea energiei consumate.

De la iesirea blocului de masurare si protectie sunt alimentate, prin intermediul unor coloane, tablourile (sau un singur tablou) din care se alimenteaza diferitele circuite din incinta. Toate circuitele care pleaca de la tablou cuprind trei conductoare: F, N, PE.

La fiecare dintre tablouri sunt conecate, in mod separat, circuitele de iluminat si cele de putere, care alimenteaza prizele monofazate din incinta si alte receptoare. Fiecare dintre circuite este protejat la supracurenti (releu PI), la scurtcircuite (releu PS) si la curent diferential (releu DDR). Selectivitatea verticala a protectiei diferentiale se realizeaza prin reglarea la 30 mA a protectiei circuitelor care pleaca din tablou (intre circuitele care pleaca din tablou se realizeaza selectivitatea orizontala).

Prizele monofazate care alimenteaza receptoare sensibile la supratensiuni (de exemplu receptoare informatice) sunt protejate suplimentar cu varistoare (circuit PST).

Partea metalica a aparatelor de iluminat, daca acestea sunt accesibile, trebuie legata la nulul de protectie.

Intreruperea circuitelor de iluminat se face cu ajutorul comutatoarelor C conectate pe circuitul de faza al instalatiei.

In cazul cladirilor care necesita putere mai mare sau are o serie de receptoare trifazate (fig. 34), aparatele iluminat sunt repartizate pe cat posibil uniform pe cele trei faze.

3. Realizarea circuitelor electrice exterioare

La realizarea circuitelor de iluminat exterior si in special a celor de iluminat stradal, avand in vedere si lungimea relativ mare a circuitelor, se acorda atentie incarcarii egale a fazelor retelei electrice. In acest scop, din tabloul de iluminat (fig. 35), fie sunt alimentate alternat aparatele de iluminat de pe cele trei faze, fie sunt realizate circuite monofazate cu incarcare practic egala repartizate uniform pe cele trei faze. Controlul valorii curentului electric prin lampa, pentru asigurarea adaptarii nivelului de iluminare la trafic se poate face centralizat sau individual. In primul caz alimentarea din postul de se face prin intermediul unei instalatii de reglare IR (transformator cu prize sau alt dispozitiv de reglare) pentru a asigura adaptarea nivelului de iluminare la categoria strazii, avand in vedere ca pe durata noptii (intre orele 0 4), din punct de vedere luminotehnic, o artera poate fi declasata (a se vedea tabelul 8) datorita modificarii traficului. De asemenea, fiecare lampa poate primi centralizat un impuls pentru comutarea pe regimul economic (fig. 36).

In cel de al doilea caz, dispozitivul de reglare este inclus in aparatul de iluminat.
